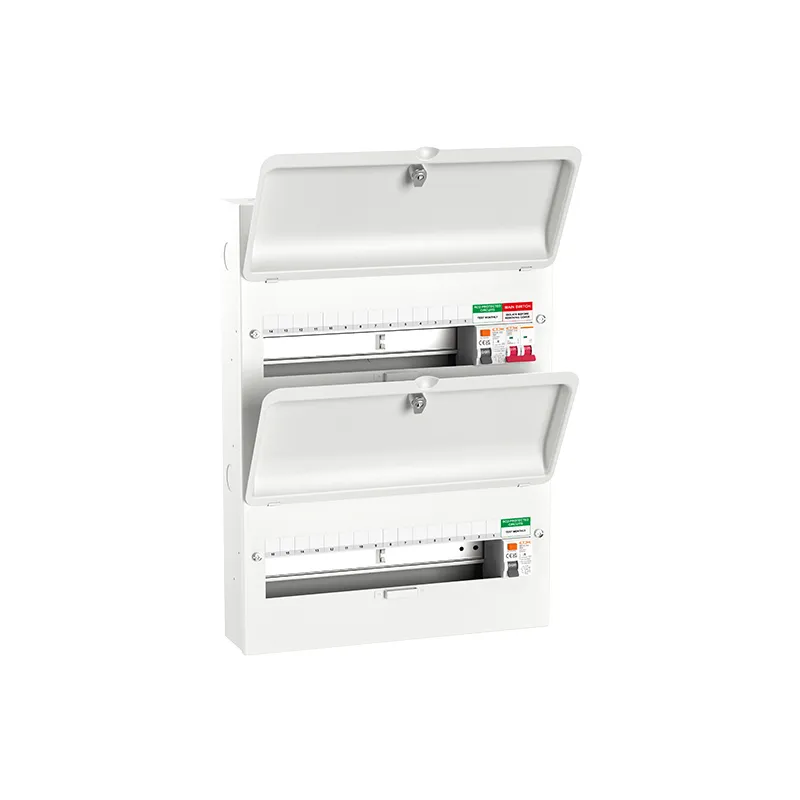

Tableau de distribution double rangée à double disjoncteur différentiel (RCD) — 28 et 36 voies

Le tableau double rangée à double disjoncteur différentiel (DDR) est équipé d'un interrupteur principal de 100 A alimentant deux DDR indépendants de 80 A, chaque DDR protégeant une rangée entière. Cette configuration offre un grand nombre de voies de protection par DDR tout en garantissant qu'un défaut sur une rangée n'affectera pas les autres. C'est la solution idéale pour les installations domestiques ou commerciales légères de grande envergure et complexes, où la continuité de l'alimentation et la sécurité sont primordiales. Son coffret spacieux en acier conforme à la norme BS EN 61439-3 facilite la gestion des câblages, même les plus complexes.

Principaux avantages :
1. Intégrité et capacité maximales : Deux DDR indépendants sur deux rangées offrent la meilleure séparation de défauts possible pour un grand nombre de circuits.
2. Équilibrage logique des circuits : Consacrez une rangée à l'étage et une au rez-de-chaussée, ou à l'éclairage et à l'alimentation, pour une fiabilité optimale.
3. Idéal pour les installations complexes : espace suffisant et séparation claire pour gérer proprement de nombreux circuits.
4. Protection intégrale par DDR : Toutes les voies de sortie sont protégées par l'un des deux DDR.
5. Robuste et conforme : Boîtier en acier conforme à la norme BS EN 61439-3 ; serrure en option sur les modèles SL.

Cas d'utilisation :
1. Maisons très grandes ou complexes avec une forte densité de circuits.
2. Bâtiments à occupation multiple (par exemple, résidences étudiantes) où la séparation des étages est essentielle.
3. Installations commerciales légères nécessitant une protection RCD complète sur tous les circuits (par exemple, bureaux, ateliers).

FAQ :
Q1 : Existe-t-il des voies qui ne sont pas protégées par un disjoncteur différentiel ?
A1 : Non, dans cette configuration, toutes les voies de sortie sont alimentées par l’un des deux disjoncteurs différentiels. Pour les voies non protégées par un disjoncteur différentiel, envisagez un modèle de répartition de charge à double rangée ou une solution utilisant uniquement des disjoncteurs différentiels.

Q2 : Combien y a-t-il de voies libres sur chaque rangée ?
A2 : Le modèle à 28 voies offre 10 et 12 voies libres par rangée, tandis que le modèle à 36 voies en offre 14 et 16.

Q3 : Puis-je ajouter une protection contre les surtensions ?
A3 : Oui, un kit SPD peut être installé à l'étage d'arrivée, avant que l'alimentation ne se divise vers les deux RCD.

Q4 : Quelles sont les valeurs nominales des disjoncteurs différentiels (RCD) ?
A4 : La carte comprend deux RCD double pôles de type A 80A, 30mA.

Q5 : Existe-t-il une version verrouillable ?
A5 : Oui, sélectionnez la variante « SL » pour une serrure de porte intégrée.
