● Normes : BS EN 61439‑3.

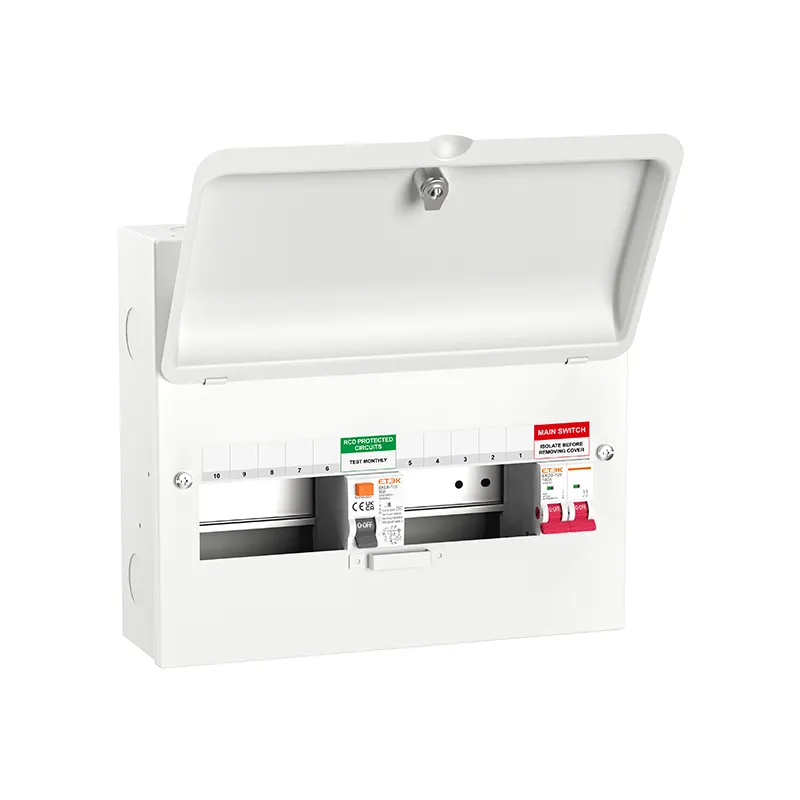

● Boîtier : Acier incombustible, porte à charnières ; EKDB16S standard / EKDB16SL avec serrure intégrée.
● Arrivée : interrupteur principal DP 100A (sectionneur).
● Dispositif préinstallé : 1× RCD 80A (Type A, 1P+N)
● Nombre de façons : 10, 14, 18, 24 rangées simples
● Boîtier : acier incombustible ; versions SL avec serrure de porte intégrée
● Barres de bornes : montées sur le dessus, codées par couleur N et E.
La configuration à charge divisée répartit les circuits sur deux sections : un côté disjoncteur principal bipolaire de 100 A et un côté disjoncteur différentiel bipolaire de 80 A. Cette configuration économique permet d’isoler les circuits susceptibles de déclencher intempestivement tout en assurant la continuité des services essentiels. L’armoire en acier, conforme à la norme BS EN 61439-3, offre un agencement intérieur épuré avec des barres de couleur montées sur le dessus, un support pour rail DIN et des vis imperdables facilitant l’installation. Les versions SL sont équipées d’une serrure de porte intégrée.
Q1 : Comment dois-je répartir les circuits ?
A1 : Placez les prises et les circuits extérieurs à risque plus élevé sous le RCCB ; les circuits d'éclairage/informatique critiques fonctionnent souvent du côté de l'interrupteur principal avec des RCBO.
Q2 : Puis-je mélanger les disjoncteurs miniatures (MCB) et les disjoncteurs différentiels (RCBO) ?
A2 : Oui. Les disjoncteurs différentiels sont recommandés pour les circuits critiques afin de réduire les déclenchements intempestifs.
Q3 : Quel est le nombre de barres omnibus doubles par taille ?
A3 : Voir le tableau des spécifications ; par exemple, le 18 voies utilise 2×8 broches.
| Ref No. | Ref No. (with lock) | Box size | Main switch | RCD | Busbar pins | Free ways |
| EKDB16S10-IR | EKDB16S10L-IR | 10 | DP 100A | DP 80A | 2x4 | 6 |
| EKDB16S14-IR | EKDB16S14L-IR | 14 | DP 100A | DP 80A | 2x6 | 10 |
| EKDB16S18-IR | EKDB16S18L-IR | 18 | DP 100A | DP 80A | 2x8 | 14 |
| EKDB16S24-IR | EKDB16S24L-IR | 24 | DP 100A | DP 80A | 2x11 | 20 |
