● Normes : BS EN 61439‑3.
● Boîtier : Acier incombustible, porte à charnières ; EKDB16S standard / EKDB16SL avec serrure intégrée.
● Arrivée : interrupteur principal DP 100A (sectionneur).
● Façons : 4, 6, 10, 14, 18, 24 rangées simples.

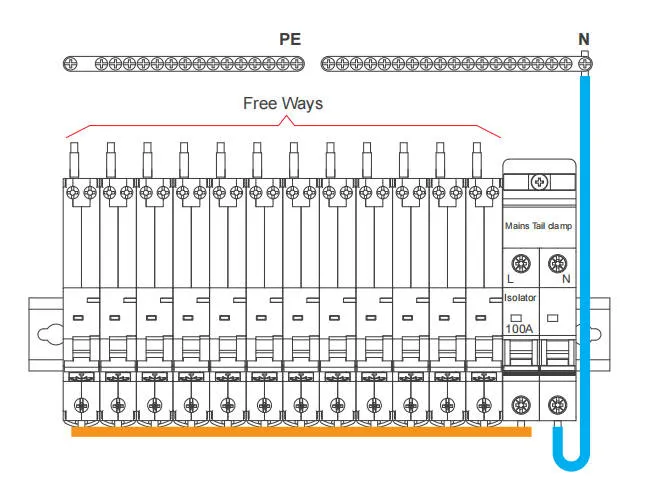

● Barres de bornes : montées sur le dessus, codées par couleur N et E.
● Montage : Trous de serrure, fixation sur trépied pour surfaces irrégulières, support sur rail DIN en forme de T.

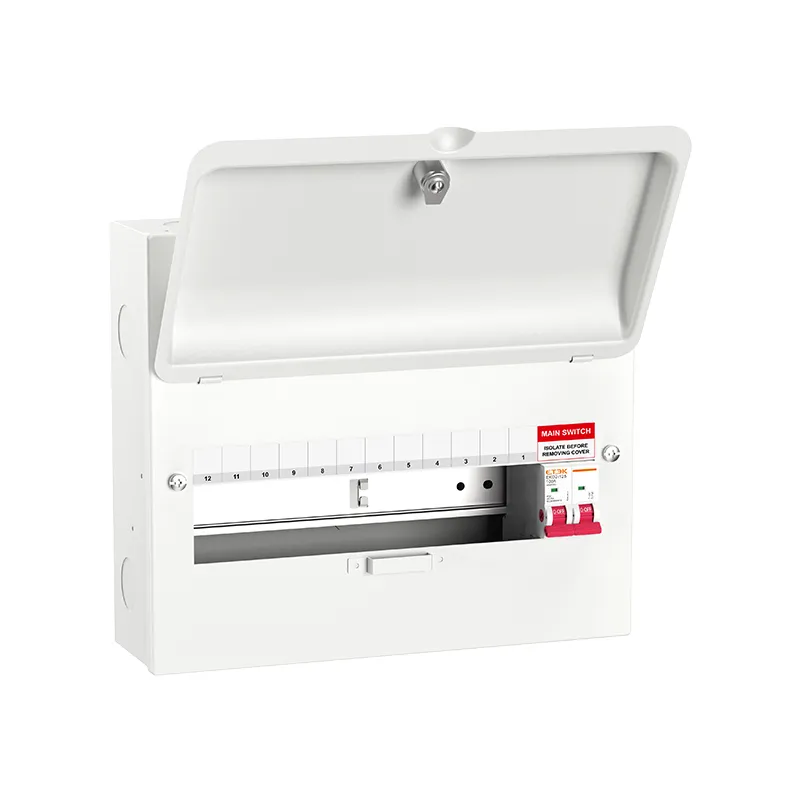

Le tableau de distribution principal EKDB16S(L) offre une base propre et évolutive pour la distribution électrique résidentielle et commerciale légère. Conforme à la norme BS EN 61439-3 et doté d'un boîtier en acier incombustible, il intègre un sectionneur bipolaire de 100 A et offre un espacement généreux entre les différents diamètres, ce qui le rend idéal pour les installations avec disjoncteur différentiel (RCBO) ou l'extension de circuits triphasés. Les installateurs bénéficient de vis imperdables, d'un rail DIN amovible avec support en T et de bornes de terre et de neutre colorées, montées sur le dessus, pour un câblage rapide et soigné. Les versions « L » sont équipées d'une serrure de porte intégrée pour sécuriser les panneaux critiques.
FAQ
Q1 : Quels dispositifs de protection puis-je installer ?
A1 : La carte prend en charge les MCB, les RCBO et les AFDD en aval de l'interrupteur principal DP 100A, conformément aux directives BS EN 61439‑3.
Q2 : Puis-je ajouter une protection contre les surtensions plus tard ?
A2 : Oui. Des kits SPD peuvent être ajoutés ; pour les options installées en usine, considérez les configurations SPD de la gamme EKDB16S(L).
Q3 : Les modèles SL comprennent-ils une serrure de porte ?
A3 : Oui. Les versions « L » intègrent une serrure de porte pour plus de sécurité ; les versions standard ne sont pas verrouillables.
Q4 : Où se trouvent les barres de neutre et de terre ?
A4 : Les deux barres sont montées sur le dessus et codées par couleur pour simplifier le routage et réduire le croisement des câbles.
Q5 : Les fixations sont-elles faciles à installer ?
A5 : Des vis à tête combinée captives desserrées, un montage en trou de serrure et un rail DIN amovible accélèrent une installation propre.
|
Ref No.
|
Ref No. (with lock)
|
Box size
|
Main switch
|
Busbar pins
|
Free ways
|
|
EKDB16S4-I
|
EKDB16S4L-I
|
4
|
DP 100A
|
3 | 2 |
|
EKDB16S6-I
|
EKDB16S6L-I
|
6 |
DP 100A
|
5 | 4 |
|
EKDB16S10-I
|
EKDB16S10L-I
|
10 |
DP 100A
|
9 | 8 |
|
EKDB16S14-I
|
EKDB16S14L-I
|
14 |
DP 100A
|
13 | 12 |
|
EKDB16S18-I
|
EKDB16S18L-I
|
18 |
DP 100A
|
17 | 16 |
|
EKDB16S24-I
|
EKDB16S24L-I
|
24 |
DP 100A
|
23 | 22 |
