● Normes : BS EN 61439‑3.
● Enceinte : Acier incombustible, porte à charnières
● Arrivée : interrupteur principal DP 100 A alimentant deux disjoncteurs différentiels DP 80 A de type A.
● Conception : Double disjoncteur différentiel pour une protection de circuit équilibrée.
● Façons : 14, 18, 24 rangées simples.
● Barres de bornes : montées sur le dessus, codées par couleur N et E.

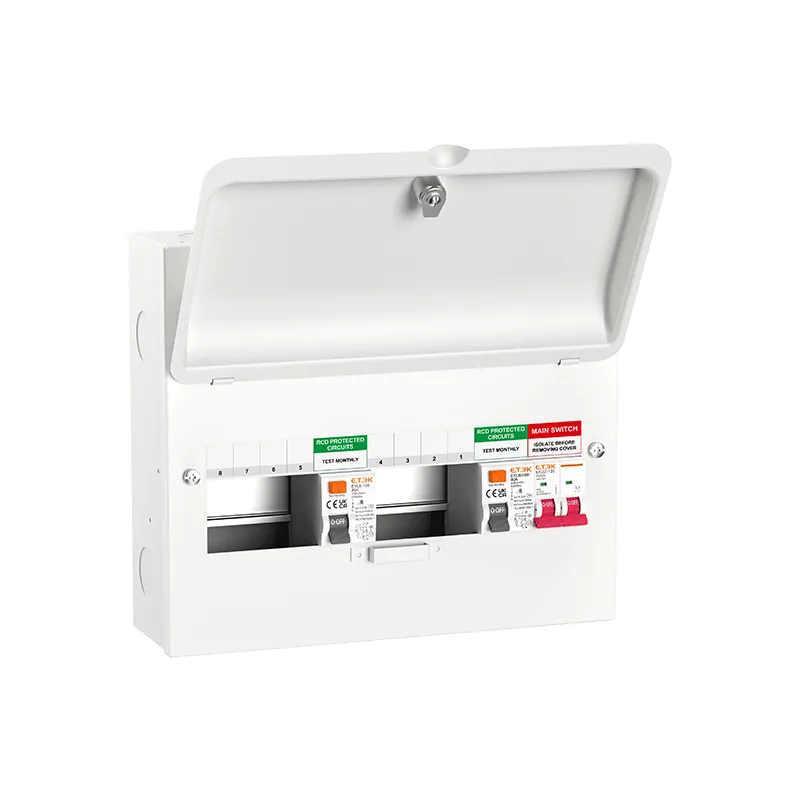

La configuration double DDR EKDB16S(L)-I2R assure une continuité d'alimentation renforcée grâce à l'équilibrage des circuits sur deux DDR 80 A indépendants. Ce système haute fiabilité, alimenté par un interrupteur principal 100 A, garantit qu'un défaut sur un groupe de circuits protégés par DDR n'affecte pas l'autre, assurant ainsi la continuité des services essentiels. Il constitue la norme pour les installations domestiques modernes, offrant une solution de distribution robuste et fiable. Le boîtier en acier conforme à la norme BS EN 61439-3 comprend des bornes supérieures et un rail DIN amovible pour une installation structurée et professionnelle. Choisissez les modèles « SL » pour bénéficier d'une serrure de porte intégrée.
Q1 : Comment dois-je équilibrer les circuits ?
A1 : Il est recommandé de répartir les circuits d’éclairage et de prises de courant sur deux disjoncteurs différentiels. Par exemple, branchez l’éclairage à l’étage et les prises du rez-de-chaussée sur le disjoncteur différentiel 1, et l’éclairage du rez-de-chaussée et les prises de l’étage sur le disjoncteur différentiel 2.
Q2 : Existe-t-il des moyens d'y accéder directement via l'interrupteur principal ?
A2 : Dans cette configuration standard à double RCD, toutes les voies de sortie sont protégées par l'un des deux RCD.
Q3 : Quelles sont les valeurs nominales des disjoncteurs différentiels (RCD) ?
A3 : La carte comprend deux RCD bipolaires de type A 80A, 30mA.
Q4 : Combien de voies sont protégées par chaque RCD ?
A4 : Sur le modèle à 18 voies, chaque RCD protège une barre omnibus à 7 voies, offrant un total de 12 voies libres après l'installation de l'interrupteur principal et des RCD.
Q5 : Existe-t-il une version verrouillable ?
A5 : Oui, sélectionnez la variante « SL » pour une serrure de porte intégrée.
| Ref No. | Ref No. (with lock) | Box size | Main switch | RCD | Busbar pins | Free ways |
| EKDB16S14-I2R | EKDB16S14L-I2R | 14 | DP 100A | 2xDP 80A | 2x5 | 8 |
| EKDB16S18-I2R | EKDB16S18L-I2R | 18 | DP 100A | 2xDP 80A | 2x7 | 12 |
| EKDB16S24-I2R | EKDB16S24L-I2R | 24 | DP 100A | 2xDP 80A | 2x10 | 18 |
