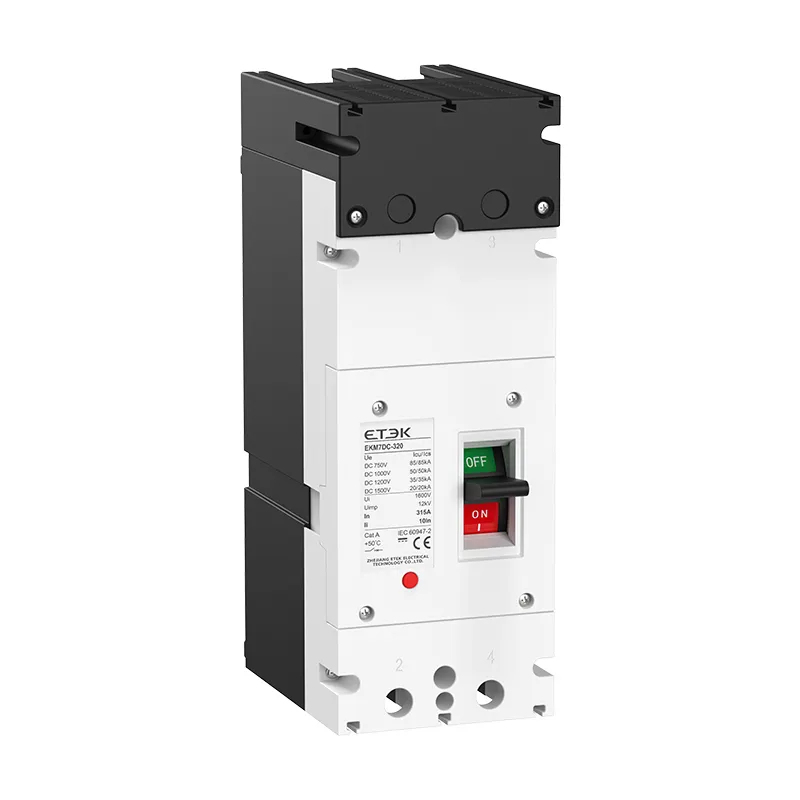

Name: Disjoncteur à boîtier moulé EKM7 DC MCCB 1500V pour système photovoltaïque
Brand: ETEK
SKU: 01545
Rating: 4.1 (823 reviews)

Obtenir un devis

Disjoncteur à boîtier moulé

Disjoncteur universel intelligent

Présentation du produit

EKM7DC est un disjoncteur à boîtier moulé spécifique au photovoltaïque solaire développé par ETEK Electric, conforme à la norme IEC 60947-2. Il présente une tension de fonctionnement nominale allant jusqu'à 1 500 V CC, une tension d'isolement nominale de 1 500 V, une tension de tenue aux impulsions nominale de 12 kV et une plage de courant nominale de 100 A à 1 600 A. Ces disjoncteurs sont capables de couper des courants de court-circuit jusqu'à 20 kA dans des applications à tension continue de 1 500 V.

Largement utilisé dans les circuits principaux des boîtiers de combinaison, des armoires CC et des armoires d'onduleurs, l'EKM7DC offre des fonctions de protection contre les courts-circuits, de protection contre les surcharges et d'isolation. Cela permet d'éviter les pannes du système causées par le courant provenant d'autres circuits passant par des points de court-circuit. Sa taille compacte, son installation facile, sa sécurité, son fonctionnement fiable et sa rentabilité élevée en font un produit parfaitement adapté aux besoins de la production d'énergie photovoltaïque.

Paramètres techniques

Données techniques

Norme			IEC60947-2
Modèle			EKM7DC-320	EKM7DC-400	EKM7DC-630	EKM7DC-1600
Polonais			2P			3P, 4P
Courant nominal (In)	UN		100 125 140 160 180 200 225 250 280 315	250,315,350,400	400 500 630	800,1000,1250,1500,1600A
Tension nominale de fonctionnement (Ue)	V, CC		750, 1000, 1200, 1500
Tension d'isolement nominale (Ui)	V		1600
Tension nominale de tenue aux chocs (Uimp)	kV		12
Pouvoir de coupure en court-circuit Ics = Icu	kA	750V	85	85	85	50
		1000V	50	50	50	30
		1200V	35	35	35	15
		1500V	20	20	20	10
Technologie des déclencheurs			Thermique-magnétique
La vie électrique	fois		1000	1000	1000	500
Durée de vie de la machine	fois		4000	4000	4000	2500
Distance d'arc	mm		50 / 0 (avec couvercle d'extinction d'arc)
Déclencheur instantané			5 po ou 10 po

Dimensions

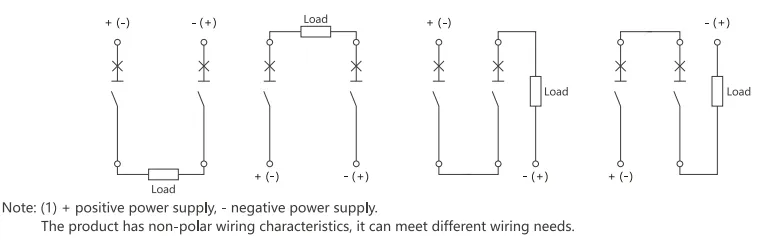

Schéma de circuit

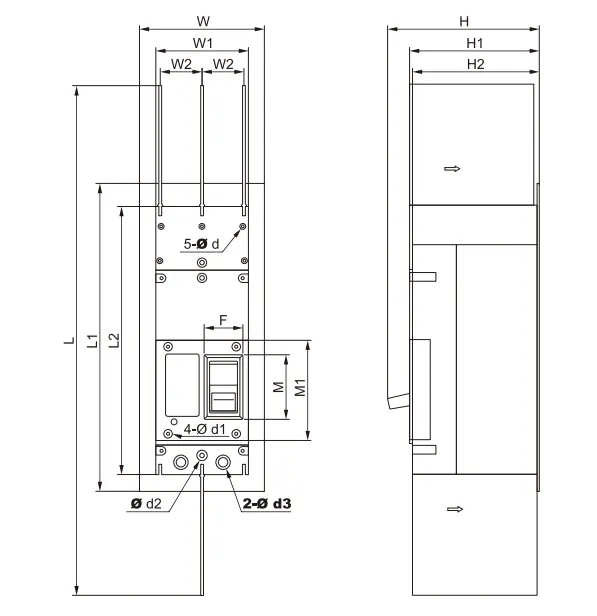

Dimensions

Modèle	W	W1	W2	L	L1	L2	M.	M1	F	H	H1	H2	d1	d2	d3
EKM7DC-320	/	99	38	465	/	245	51	101	28	135	118	/	/	10	12,5
EKM7DC-400	148	110	49	605	365	319	76	119	45	178	154	150	8	13	19
EKM7DC-630	148	110	49	605	365	319	76	119	45	178	154	150	8	13	19

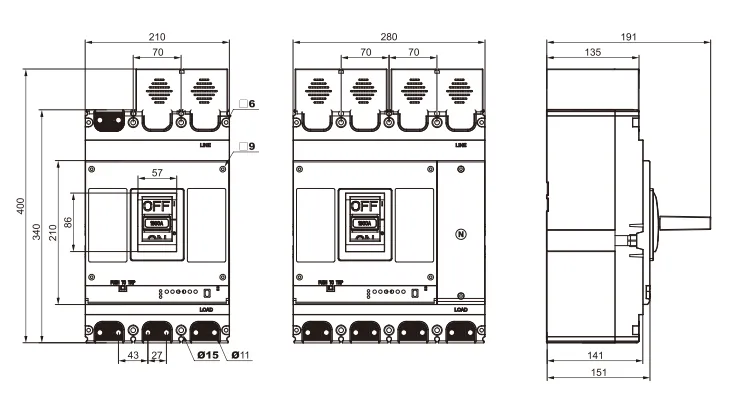

EKM7DC-1600
