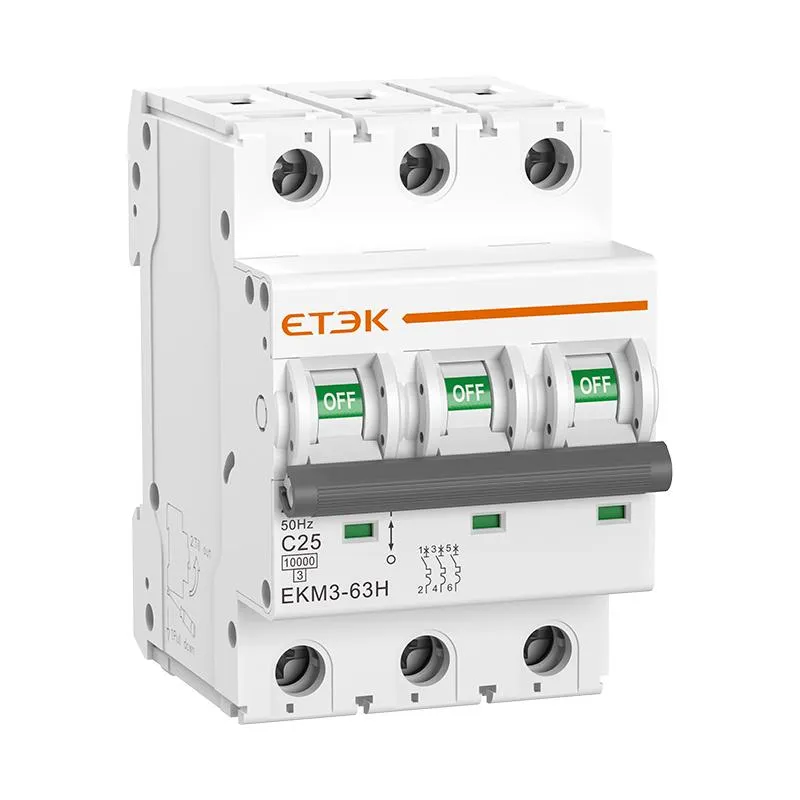

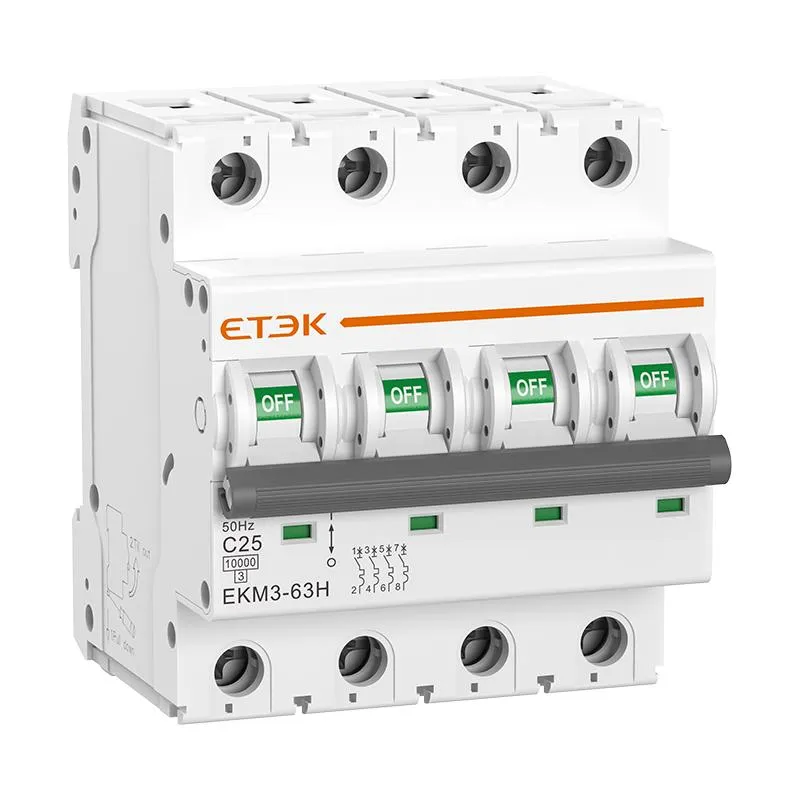

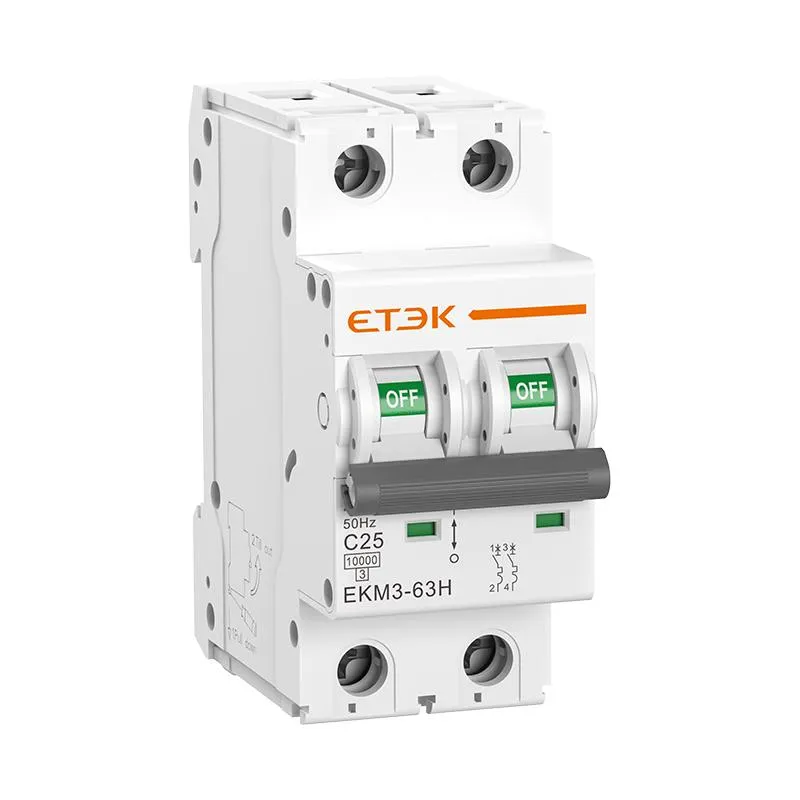

Disjoncteur miniature EKM3-63H MCB 10kA

● Norme : IEC60898-1
● Type de voyage : Thermo-magnétique
● Courant nominal : 1~63A
● Tension nominale : 230/400 V~240/415 V
● Nombre de pôles : 1P, 2P, 3P, 4P, 1P+N, 3P+N
● Pouvoir de coupure nominal en court-circuit : 10 kA
● Courbe de déclenchement : B, C, D
● Température ambiante : -25...+40 ºC
● Connexion : Par le haut et par le bas
● Certificats : CE, CB

Renseignez-vous maintenant PDF(Document actuellement disponible en anglais uniquement)

Disjoncteur miniature EKM3-63H MCB 10kA

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

EKM3-63H est notre dernier produit de disjoncteur miniature 10 kA de la série S3. Il est principalement utilisé pour le courant alternatif 50 Hz ou 60 Hz, la tension nominale 400 V ou moins et le courant de travail nominal 63 A ou moins. Il est utilisé pour la protection contre les surcharges et les courts-circuits de l'éclairage, des lignes de distribution, des équipements dans les immeubles de bureaux, les immeubles résidentiels, etc.

Paramètres techniques

Données techniques

Standard CEI/EN60898-1
Protection Surintensité et court-circuit
Type de voyage Thermo-magnétique
Polonais 1P, 1P+N, 2P, 3P, 3P+N, 4P
Courant nominal en 1,2,3,4,5,6,10,16,20,25,32,40,50,63A
Tension nominale Ue 240/415V
Fréquence nominale 50/60 Hz
Pouvoir de coupure nominal 10 000 A
Classe de limitation d'énergie 3
Tension de tenue aux chocs nominale (1,2/50) Uimp 4 000 V
Tension d'essai diélectrique à fréquence ind. pendant 1 min 2 kV
Caractéristique de libération thermique (1.13-1.45) x Dans
Caractéristique de déclenchement magnétique B: (3-5) x In, C: (5-10) x In, D: (10-20) x In
La vie électrique 4 000 cycles
Durée de vie mécanique 10 000 cycles
Indicateur de position de contact Oui
Degré de protection IP20
Température ambiante (avec une moyenne journalière ≤ 35 ℃) -5℃~+40℃, humidité maximale de 95 %
Type de connexion du terminal Barre omnibus de type câble/broche
Taille max. du terminal pour le câble 25 mm 2
Couple de serrage max. 2,5 Nm
Montage Montage sur rail DIN 35 mm
Connexion De haut en bas

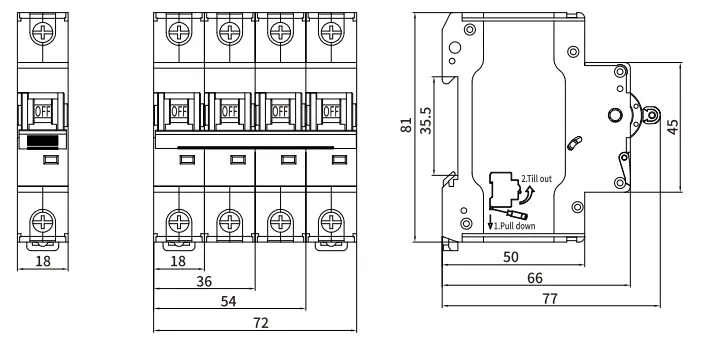

Dimensions

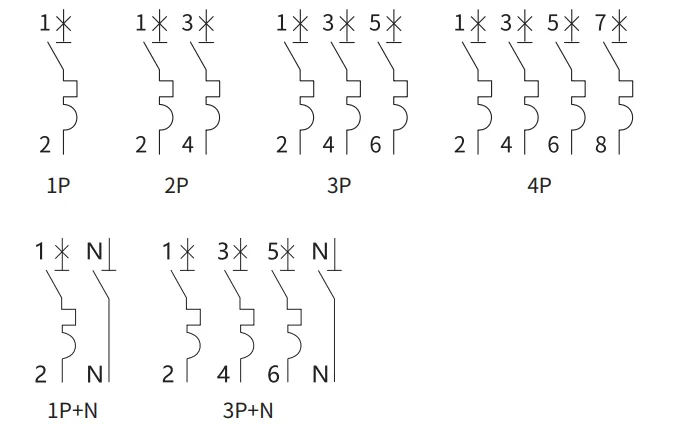

Schéma de circuit

Schéma du circuit du disjoncteur différentiel ETEK

Taille d'installation

Formulaire de sélection de produits

Modèle Courant nominal Polonais Courbe de déplacement Code
EKM3-63H-1B01 1A 1P B 117653
EKM3-63H-1B02 2A 1P B 117654
EKM3-63H-1B03 3A 1P B 117655
EKM3-63H-1B04 4A 1P B 117656
EKM3-63H-1B05 5A 1P B 117657
EKM3-63H-1B06 6A 1P B 117658
EKM3-63H-1B10 10A 1P B 117660
EKM3-63H-1B16 16A 1P B 117662
EKM3-63H-1B20 20A 1P B 117663
EKM3-63H-1B25 25A 1P B 117664
EKM3-63H-1B32 32A 1P B 117665
EKM3-63H-1B40 40A 1P B 117666
EKM3-63H-1B50 50A 1P B 117667
EKM3-63H-1B63 63A 1P B 117668
EKM3-63H-2B01 1A 2P B 117669
EKM3-63H-2B02 2A 2P B 117670
EKM3-63H-2B03 3A 2P B 117671
EKM3-63H-2B04 4A 2P B 117672
EKM3-63H-2B05 5A 2P B 117673
EKM3-63H-2B06 6A 2P B 117674
EKM3-63H-2B10 10A 2P B 117676
EKM3-63H-2B16 16A 2P B 117678
EKM3-63H-2B20 20A 2P B 117679
EKM3-63H-2B25 25A 2P B 117680
EKM3-63H-2B32 32A 2P B 117681
EKM3-63H-2B40 40A 2P B 117682
EKM3-63H-2B50 50A 2P B 117683
EKM3-63H-2B63 63A 2P B 117684
EKM3-63H-3B01 1A 3P B 117685
EKM3-63H-3B02 2A 3P B 117686
EKM3-63H-3B03 3A 3P B 117687
EKM3-63H-3B04 4A 3P B 117688
EKM3-63H-3B05 5A 3P B 117689
EKM3-63H-3B06 6A 3P B 117690
EKM3-63H-3B10 10A 3P B 117692
EKM3-63H-3B16 16A 3P B 117694
EKM3-63H-3B20 20A 3P B 117695
EKM3-63H-3B25 25A 3P B 117696
EKM3-63H-3B32 32A 3P B 117697
EKM3-63H-3B40 40A 3P B 117698
EKM3-63H-3B50 50A 3P B 117699
EKM3-63H-3B63 63A 3P B 117700
EKM3-63H-4B01 1A 4P B 117701
EKM3-63H-4B02 2A 4P B 117702
EKM3-63H-4B03 3A 4P B 117703
EKM3-63H-4B04 4A 4P B 117704
EKM3-63H-4B05 5A 4P B 117705
EKM3-63H-4B06 6A 4P B 117706
EKM3-63H-4B10 10A 4P B 117708
EKM3-63H-4B16 16A 4P B 117710
EKM3-63H-4B20 20A 4P B 117711
EKM3-63H-4B25 25A 4P B 117712
EKM3-63H-4B32 32A 4P B 117713
EKM3-63H-4B40 40A 4P B 117714
EKM3-63H-4B50 50A 4P B 117715
EKM3-63H-4B63 63A 4P B 117716
EKM3-63H-1C01 1A 1P C 117717
EKM3-63H-1C02 2A 1P C 117718
EKM3-63H-1C03 3A 1P C 117719
EKM3-63H-1C04 4A 1P C 117720
EKM3-63H-1C05 5A 1P C 117721
EKM3-63H-1C06 6A 1P C 117722
EKM3-63H-1C10 10A 1P C 117724
EKM3-63H-1C16 16A 1P C 117726
EKM3-63H-1C20 20A 1P C 117727
EKM3-63H-1C25 25A 1P C 117728
EKM3-63H-1C32 32A 1P C 117729
EKM3-63H-1C40 40A 1P C 117730
EKM3-63H-1C50 50A 1P C 117731
EKM3-63H-1C63 63A 1P C 117732
EKM3-63H-2C01 1A 2P C 117733
EKM3-63H-2C02 2A 2P C 117734
EKM3-63H-2C03 3A 2P C 117735
EKM3-63H-2C04 4A 2P C 117736
EKM3-63H-2C05 5A 2P C 117737
EKM3-63H-2C06 6A 2P C 117738
EKM3-63H-2C10 10A 2P C 117740
EKM3-63H-2C16 16A 2P C 117742
EKM3-63H-2C20 20A 2P C 117743
EKM3-63H-2C25 25A 2P C 117744
EKM3-63H-2C32 32A 2P C 117745
EKM3-63H-2C40 40A 2P C 117746
EKM3-63H-2C50 50A 2P C 117747
EKM3-63H-2C63 63A 2P C 117748
EKM3-63H-3C01 1A 3P C 117749
EKM3-63H-3C02 2A 3P C 117750
EKM3-63H-3C03 3A 3P C 117751
EKM3-63H-3C04 4A 3P C 117752
EKM3-63H-3C05 5A 3P C 117753
EKM3-63H-3C06 6A 3P C 117754
EKM3-63H-3C10 10A 3P C 117756
EKM3-63H-3C16 16A 3P C 117758
EKM3-63H-3C20 20A 3P C 117759
EKM3-63H-3C25 25A 3P C 117760
EKM3-63H-3C32 32A 3P C 117761
EKM3-63H-3C40 40A 3P C 117762
EKM3-63H-3C50 50A 3P C 117763
EKM3-63H-3C63 63A 3P C 117764
EKM3-63H-4C01 1A 4P C 117765
EKM3-63H-4C02 2A 4P C 117766
EKM3-63H-4C03 3A 4P C 117767
EKM3-63H-4C04 4A 4P C 117768
EKM3-63H-4C05 5A 4P C 117769
EKM3-63H-4C06 6A 4P C 117770
EKM3-63H-4C10 10A 4P C 117772
EKM3-63H-4C16 16A 4P C 117774
EKM3-63H-4C20 20A 4P C 117775
EKM3-63H-4C25 25A 4P C 117776
EKM3-63H-4C32 32A 4P C 117777
EKM3-63H-4C40 40A 4P C 117778
EKM3-63H-4C50 50A 4P C 117779
EKM3-63H-4C63 63A 4P C 117780
EKM3-63H-1D01 1A 1P D 117781
EKM3-63H-1D02 2A 1P D 117782
EKM3-63H-1D03 3A 1P D 117783
EKM3-63H-1D04 4A 1P D 117784
EKM3-63H-1D05 5A 1P D 117785
EKM3-63H-1D06 6A 1P D 117786
EKM3-63H-1D10 10A 1P D 117788
EKM3-63H-1D16 16A 1P D 117790
EKM3-63H-1D20 20A 1P D 117791
EKM3-63H-1D25 25A 1P D 117792
EKM3-63H-1D32 32A 1P D 117793
EKM3-63H-1D40 40A 1P D 117794
EKM3-63H-1D50 50A 1P D 117795
EKM3-63H-1D63 63A 1P D 117796
EKM3-63H-2D01 1A 2P D 117797
EKM3-63H-2D02 2A 2P D 117798
EKM3-63H-2D03 3A 2P D 117799
EKM3-63H-2D04 4A 2P D 117800
EKM3-63H-2D05 5A 2P D 117801
EKM3-63H-2D06 6A 2P D 117802
EKM3-63H-2D10 10A 2P D 117804
EKM3-63H-2D16 16A 2P D 117806
EKM3-63H-2D20 20A 2P D 117807
EKM3-63H-2D25 25A 2P D 117808
EKM3-63H-2D32 32A 2P D 117809
EKM3-63H-2D40 40A 2P D 117810
EKM3-63H-2D50 50A 2P D 117811
EKM3-63H-2D63 63A 2P D 117812
EKM3-63H-3D01 1A 3P D 117813
EKM3-63H-3D02 2A 3P D 117814
EKM3-63H-3D03 3A 3P D 117815
EKM3-63H-3D04 4A 3P D 117816
EKM3-63H-3D05 5A 3P D 117817
EKM3-63H-3D06 6A 3P D 117818
EKM3-63H-3D10 10A 3P D 117820
EKM3-63H-3D16 16A 3P D 117822
EKM3-63H-3D20 20A 3P D 117823
EKM3-63H-3D25 25A 3P D 117824
EKM3-63H-3D32 32A 3P D 117825
EKM3-63H-3D40 40A 3P D 117826
EKM3-63H-3D50 50A 3P D 117827
EKM3-63H-3D63 63A 3P D 117828
EKM3-63H-4D01 1A 4P D 117829
EKM3-63H-4D02 2A 4P D 117830
EKM3-63H-4D03 3A 4P D 117831
EKM3-63H-4D04 4A 4P D 117832
EKM3-63H-4D05 5A 4P D 117833
EKM3-63H-4D06 6A 4P D 117834
EKM3-63H-4D10 10A 4P D 117836
EKM3-63H-4D16 16A 4P D 117838
EKM3-63H-4D20 20A 4P D 117839
EKM3-63H-4D25 25A 4P D 117840
EKM3-63H-4D32 32A 4P D 117841
EKM3-63H-4D40 40A 4P D 117842
EKM3-63H-4D50 50A 4P D 117843
EKM3-63H-4D63 63A 4P D 117844

Télécharger les fichiers

Document actuellement disponible en anglais uniquement.
Type de document
Nom du document
Taille
Catalogue de produits
Disjoncteur différentiel 10 kA EKM3-63H 2024
542.27KB

Présentation du produit

EKM3-63H est notre dernier produit de disjoncteur miniature 10 kA de la série S3. Il est principalement utilisé pour le courant alternatif 50 Hz ou 60 Hz, la tension nominale 400 V ou moins et le courant de travail nominal 63 A ou moins. Il est utilisé pour la protection contre les surcharges et les courts-circuits de l'éclairage, des lignes de distribution, des équipements dans les immeubles de bureaux, les immeubles résidentiels, etc.
