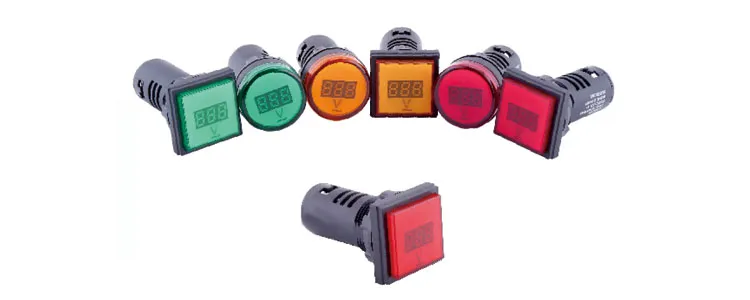

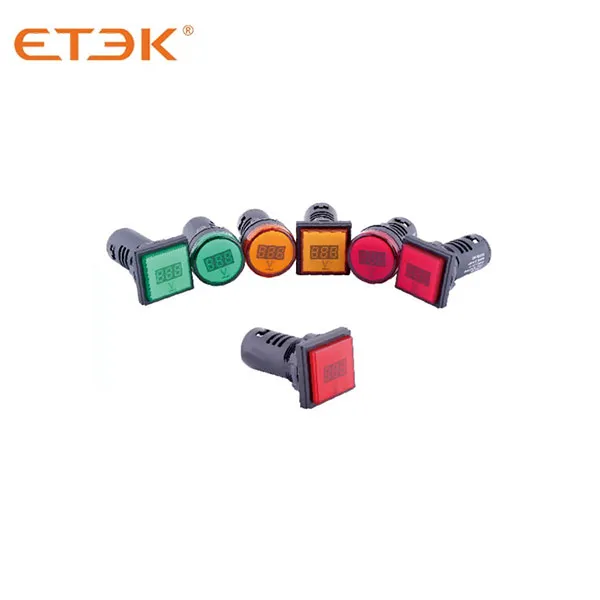

EKLV22 22mm Panneau d'installation LED Affichage numérique Voltmètre

La série EKLV22 est un voltmètre à affichage numérique CA/CC à deux fils et trois voies. Les produits utilisent un écran à tube numérique LED longue durée de 2,5 pouces avec un boîtier carré compact, une installation pratique.

Renseignez-vous maintenant PDF

Présentation du produit

Mode et explication

EKLV22	R	UN	V
Modèle de compteur à affichage numérique	R signifie rond, S signifie carré	A signifie CA, D signifie DC	V signifie voltmètre

Paramètres techniques

Données techniques

Résumé

Produits de la série EKLV22 : voltmètre à affichage numérique CA, CC à deux fils et trois voies.
● Les produits utilisent un écran à tube numérique LED longue durée de 2,5 pouces avec un boîtier carré compact, une installation pratique.
● Plage de mesure des produits AC 80V-500V, DC 5-120V, fréquence 50/60Hz.
● Les produits utilisent un système à deux fils, le courant alternatif est connecté à la ligne zéro et la ligne d'incendie est connectée directement,
● DC dispose d'une fonction de protection de connexion contre l'inversion de polarité.

État de fonctionnement

● Température ambiante : -10 ~ +55℃
● Pression de travail : 80-106 KPa
● Humidité relative de l'air : 10-80 % (sans condensation)
● Ensoleillement : pas d'ensoleillement

Paramètre technique

● Tension de fonctionnement : CA 80-500 V, CC 8-150 V
● Fréquence de travail : 50/60 Hz
● Courant de fonctionnement : ≤ 20 mA
● Précision de mesure : 1,0
● Taux de mesure : < 200 MS/heure
● Taille du trou de montage : φ22 mm

Dimensions

Liste de référence des types
Style	Nom	Taper	Couleur	Tension	Dimensions du contour
	Voltmètre à LED φ22	EKLV22-RAV	Blanc	CA 80-500 V
			Vert
			Rouge
			Jaune
			Bleu
	Voltmètre à LED φ22	EKLV22-SAV	Blanc	CA 80-500 V
			Vert
			Rouge
			Jaune
			Bleu
	Voltmètre à LED φ22	EKLV22-RDV	Blanc	DC5-120V
			Vert
			Rouge
			Jaune
			Bleu
	Voltmètre à LED φ22	EKLV22-SDV	Blanc	DC5-120V
			Vert
			Rouge
			Jaune
			Bleu

Formulaire de sélection de produits

Numéro de référence	Spécifications
EKLVA22-RAVA-500/50G	Ampèremètre LED 22 mm Type rond 80-500 VCA 0-50 A Vert
EKLVA22-RAVA-500/50R	Ampèremètre LED 22 mm Type rond 80-500 VCA 0-50 A Rouge
EKLVA22-RAVA-500/50Y	Ampèremètre LED 22 mm Type rond 80-500 VCA 0-50 A Jaune
EKLVA22-RAVA-500/50B	Ampèremètre LED 22 mm Type rond 80-500 VCA 0-50 A Bleu
EKLVA22-RAVA-500/50W	Ampèremètre LED 22 mm Type rond 80-500 VCA 0-50 A Blanc
EKLVA22-SAVA-500/50G	Ampèremètre LED 22 mm Type carré 80-500 VCA 0-50 A Vert
EKLVA22-SAVA-500/50R	Ampèremètre LED 22 mm Type carré 80-500 VCA 0-50 A Rouge
EKLVA22-SAVA-500/50Y	Ampèremètre LED 22 mm Type carré 80-500 VCA 0-50 A Jaune
EKLVA22-SAVA-500/50B	Ampèremètre LED 22 mm Type carré 80-500 VCA 0-50 A Bleu
EKLVA22-SAVA-500/50W	Ampètre de tension à LED 22 mm de type carré 80-500 VCA 0-50 A Blanc
