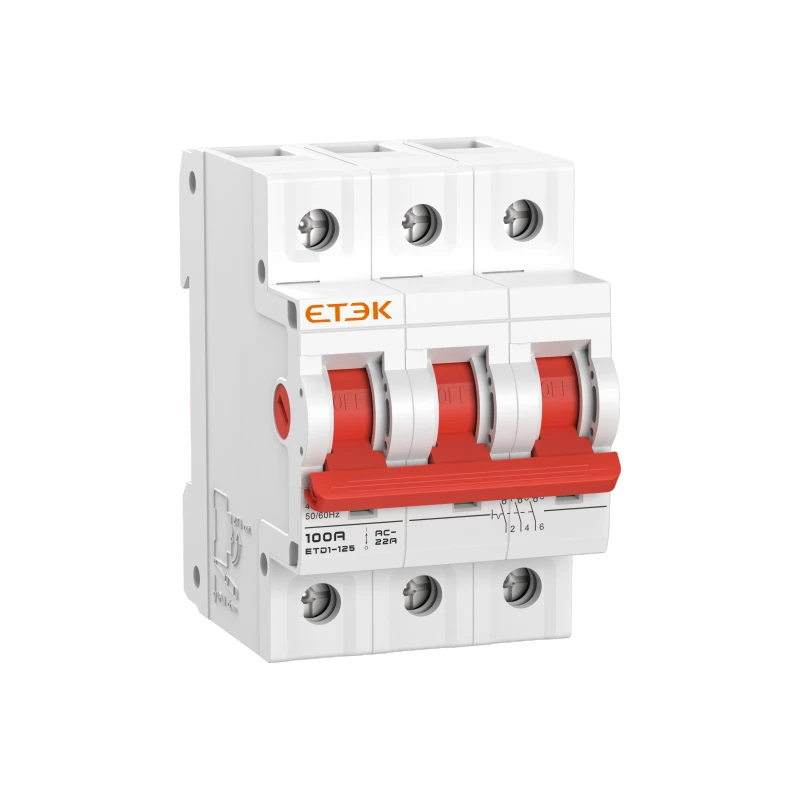

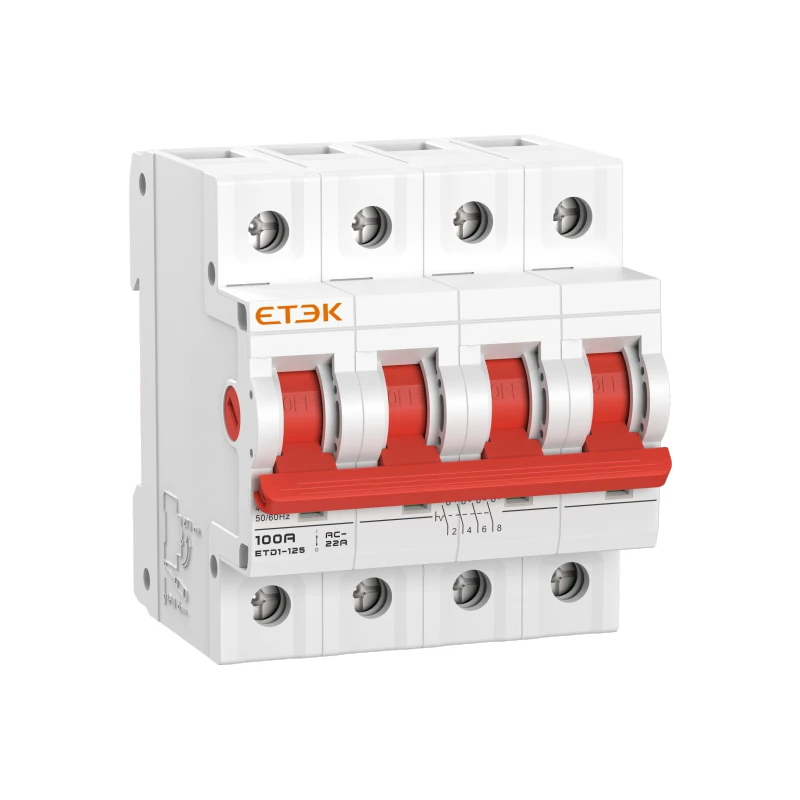

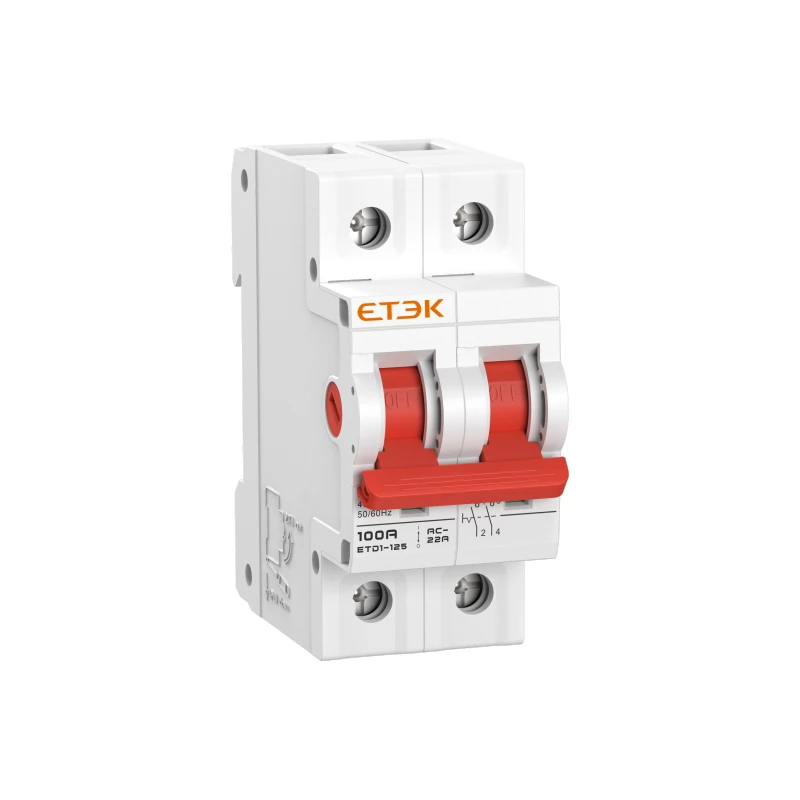

Interrupteur d'isolement

Les isolateurs ETD1-125, conçus pour des circuits jusqu'à 125 A, sont des sectionneurs à commande manuelle capables de fermer, de maintenir et de couper le circuit dans des conditions normales, tout en conservant leur capacité de résistance au courant de court-circuit pendant des durées spécifiées.

Ces dispositifs garantissent une mise hors tension sécurisée des circuits lors des opérations de maintenance ou d'entretien et font office d'interrupteur principal fiable pour les armoires électriques, les tableaux de distribution ou les unités de consommation.

Intensités nominales : 25 A à 125 A
Pôles : 1P, 2P, 3P, 4P
Catégorie d'utilisation : AC-22A
Bornes standard à vis unique

Renseignez-vous dès MAINTENANT

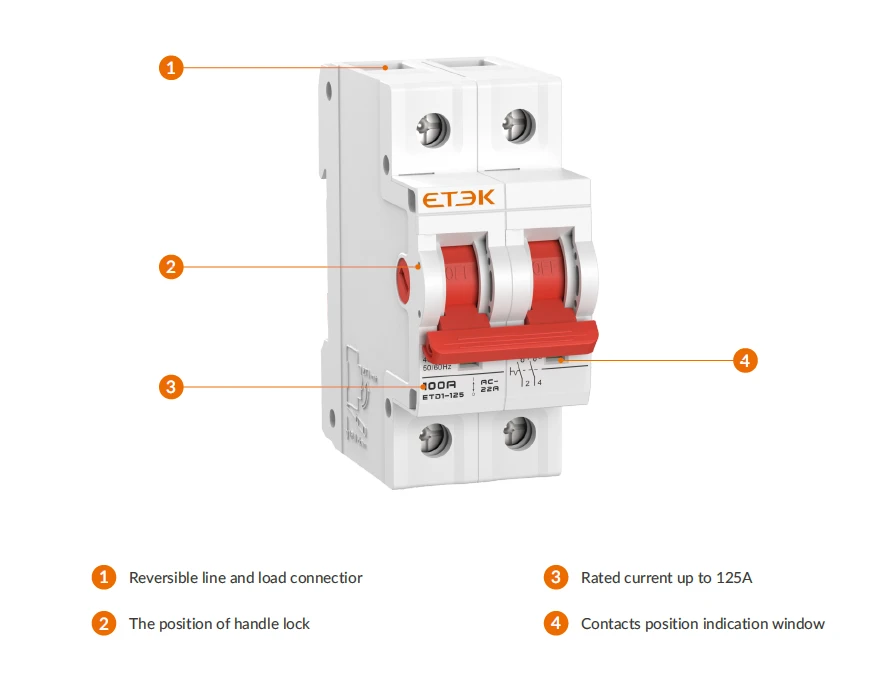

Caractéristiques du produit

Indice de protection IP20 :
Bornes de raccordement protégées contre les contacts accidentels.
Norme :
IEC 60947-3 : Appareillage à basse tension – Partie 3.
Indication de la position des contacts :
Reconnaissance fiable de l'état de commutation grâce à un indicateur de position rouge/vert.
Conforme RoHS :
ETEK utilise des matériaux de boîtier de pointe respectueux de l'environnement. Grâce à la dernière génération de thermoplastiques sans halogène pour les sectionneurs, il est désormais possible de recycler entièrement le sectionneur, ce qui réduit la pollution environnementale. L'ensemble de la gamme de dispositifs de protection des circuits de la série T est conforme aux normes RoHS.

Conseils d'utilisation

Schéma de câblage

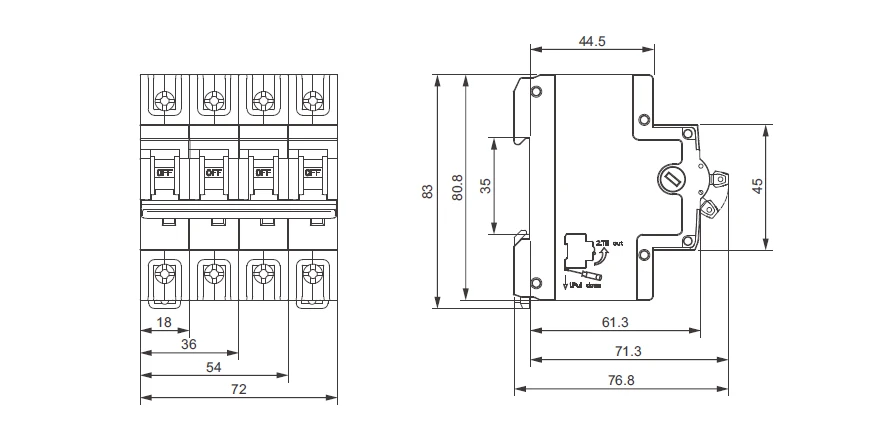

Dimensions (mm)

Caractéristiques techniques

Caractéristiques techniques
Norme	CEI/EN 60947-3
Mode de fonctionnement	Commande manuelle dépendante
Nombre de pôles	1P, 2P, 3P, 4P
Tension d'isolation (Ui)	500 V
Tension nominale (Ue)	220/230/240 V et 380/400/415 V pour 1P
Tension nominale (Ue)	380/400/415 V pour 2P/3P/4P
Fréquence nominale	50/60 Hz
Courants nominaux (In)	25, 32, 40, 50, 63, 80, 100, 125 A
Catégorie d'utilisation	AC-22A
Courant de tenue de courte durée (Icw)	2500 A/1 s
Capacité nominale de fermeture en court-circuit (Icm)	3550 A
Tension de tenue aux impulsions nominale (Uimp) (1,2/50 μs)	6 kV
Tension d'essai diélectrique	2 kV (50/60 Hz, 1 min.)
Résistance au feu (essai au fil incandescent)	960 ± 15 °C (boîtier)
Résistance au feu (essai au fil incandescent)	650 ± 10 °C (poignée)
Durée de vie électrique	2 000 cycles
Durée de vie mécanique	10 000 cycles
Indicateur de position de contact	vert OFF / rouge ON
Indice de protection	IP20 pour le capot avant
Température ambiante	-5 °C à +40 °C
Température de stockage	-25 °C à +70 °C
Type de raccordement des bornes	Barre omnibus de type câble/broche
Section maximale des câbles	35 mm² pour les câbles souples / 50 mm² pour les câbles rigides
Couple de serrage max.	3,5 N·m
Installation	Montage sur rail DIN 35 mm
Mode de transmission	Bidirectionnel

Catégories d'utilisation des appareillages de commutation basse tension selon la norme CEI 60947-3
Courant	Catégories d'utilisation		Application type
Courant	Catégorie A	Catégorie B	Application type
CA	AC-20A	AC-20B	Connexion et déconnexion à vide
	AC-21A	AC-21B	Commutation de charges résistives, y compris des surcharges modérées
	AC-22A	AC-22B	Commutation de charges mixtes résistives et inductives, y compris des surcharges modérées
	AC-23A	AC-23B	Commutation de charges de moteurs ou d'autres charges hautement inductives
	AC-23Ae	AC-23Be	Commutation de charges de moteurs avec des courants de rotor bloqué plus élevés
CC	DC-20A	DC-20B	Connexion et déconnexion à vide
	DC-21A	DC-21B	Commutation de charges résistives, y compris des surcharges modérées
	DC-22A	DC-22B	Commutation de charges mixtes résistives et inductives, y compris en cas de surcharges modérées (par ex. moteurs en dérivation)
	DC-23A	DC-23B	Commutation de charges hautement inductives (par ex. moteurs en série)

Capacité de câblage
Courant nominal In (A)	Section transversale s (mm²)	Couple de serrage (N·m)
25	4	3.5
32	6	3.5
40	10	3.5
50	10	3.5
63	16	3.5
80	35	3.5
100	35	3.5
125	50	3.5
