Protection du circuit principal dans les réseaux de distribution résidentiels

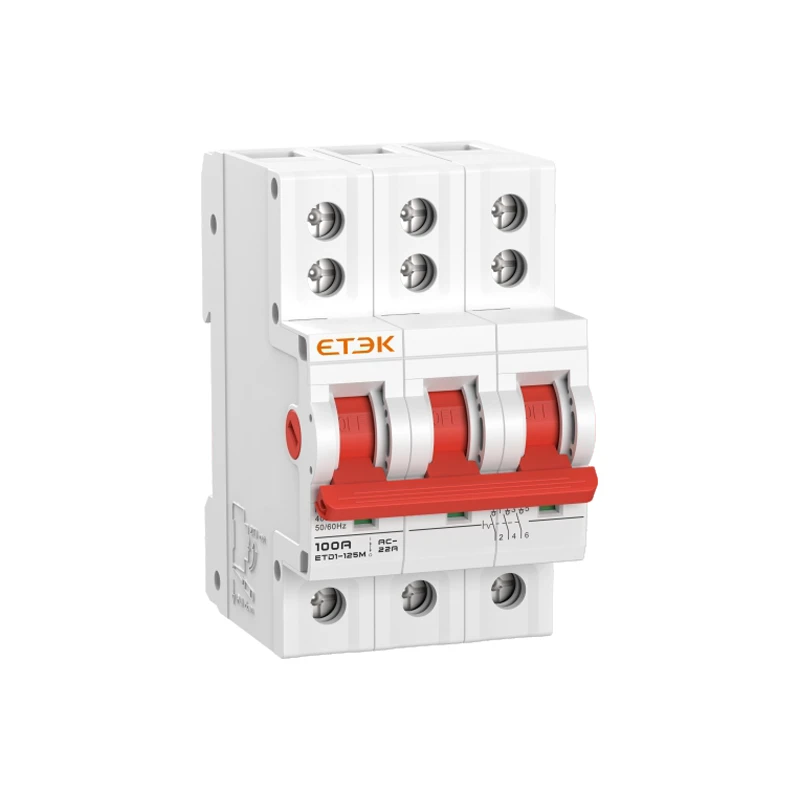

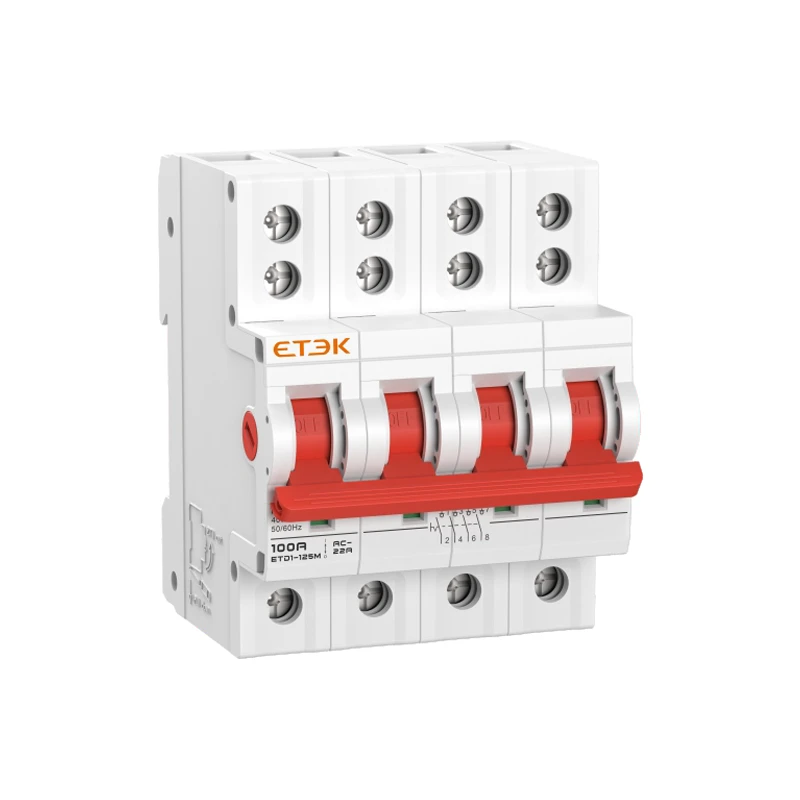

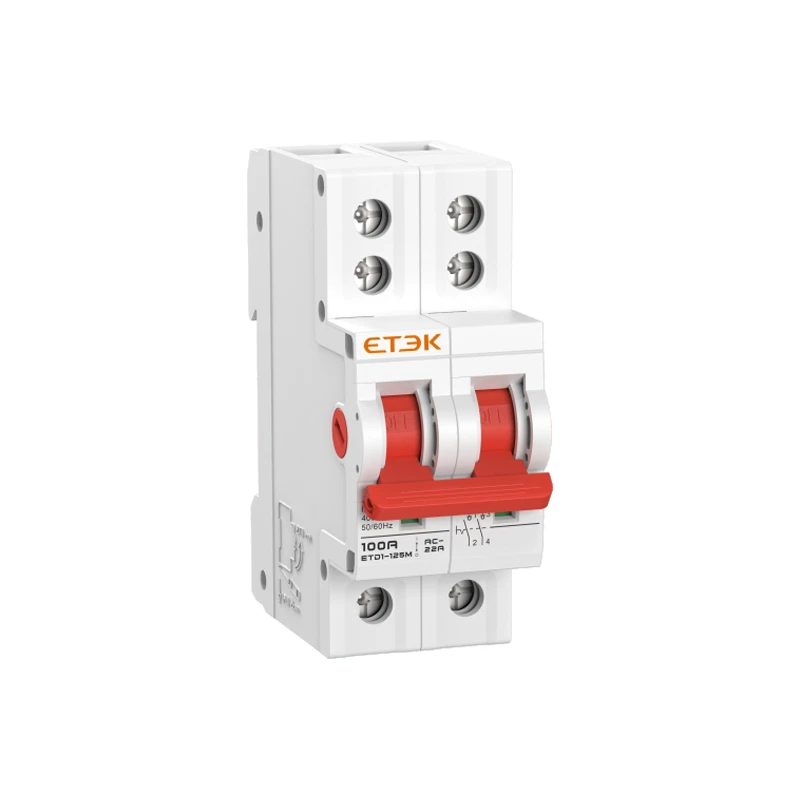

ETD1-125M – Bornes à double vis côté charge pour une sécurité accrue des connexions de sortie.
Conforme à la norme CEI 60947-3, cette série offre des courants nominaux allant jusqu'à 125 A et est disponible en configurations 1P, 2P, 3P et 4P, ce qui en fait une solution polyvalente pour une large gamme de systèmes de distribution basse tension.



| Caractéristiques techniques | ||
| Modèle | ETD1-125M | |
| Configuration des bornes | Bornes côté ligne | À vis unique |
| Bornes côté charge | À double vis | |
| Norme | IEC/EN 60947-3 | |
| Mode de fonctionnement | Commande manuelle dépendante | |
| Nombre de pôles | 1P, 2P, 3P, 4P | |
| Tension d'isolation (Ui) | 500 V | |
| Tension nominale (Ue) | 220/230/240 V et 380/400/415 V pour 1P | |
| 380/400/415 V pour 2P/3P/4P | ||
| Fréquence nominale | 50/60 Hz | |
| Courants nominaux (In) | 25, 32, 40, 50, 63, 80, 100, 125 A | |
| Catégorie d'utilisation | AC-22A | |
| Courant de tenue de courte durée (Icw) | 2500 A/1 s | |
| Pouvoir de fermeture nominal en court-circuit (Icm) | 3550 A | |
| Tension de tenue aux impulsions nominale (Uimp) (1,2/50 μs) | 6 kV | |
| Tension d'essai diélectrique | 2 kV (50/60 Hz, 1 min.) | |
| Résistance au feu (essai au fil incandescent) | 960 ± 15 °C (boîtier) | |
| 650 ± 10 °C (poignée) | ||
| Durée de vie électrique | 2 000 cycles | |
| Durée de vie mécanique | 10 000 cycles | |
| Indicateur de position des contacts | vert OFF / rouge ON | |
| Indice de protection | IP20 pour le capot avant | |
| Température ambiante | -5 °C à +40 °C | |
| Température de stockage | -25 °C à +70 °C | |
| Type de connexion des bornes | Câble/Barre omnibus à broches | |
| Section maximale des câbles | 35 mm² souple / 50 mm² rigide | |
| Couple de serrage max. | 3,5 N.m | |
| Installation | Montage sur rail DIN de 35 mm | |
| Méthode d'entrée | Bidirectionnelle | |
| Catégories d'utilisation des appareillages de commutation basse tension selon la norme CEI 60947-3 | |||
| Courant | Catégories d'utilisation | Application type | |
| Catégorie A | Catégorie B | ||
| CA | AC-20A | AC-20B | Connexion et déconnexion à vide |
| AC-21A | AC-21B | Commutation de charges résistives, y compris des surcharges modérées | |
| AC-22A | AC-22B | Commutation de charges mixtes résistives et inductives, y compris des surcharges modérées | |
| AC-23A | AC-23B | Commutation de charges de moteurs ou d'autres charges hautement inductives | |
| AC-23Ae | AC-23Be | Commutation de charges de moteurs avec des courants de rotor bloqué plus élevés | |
| CC | DC-20A | DC-20B | Connexion et déconnexion à vide |
| DC-21A | DC-21B | Commutation de charges résistives, y compris des surcharges modérées | |
| DC-22A | DC-22B | Commutation de charges mixtes résistives et inductives, y compris des surcharges modérées (par ex. moteurs shuntés) |
|

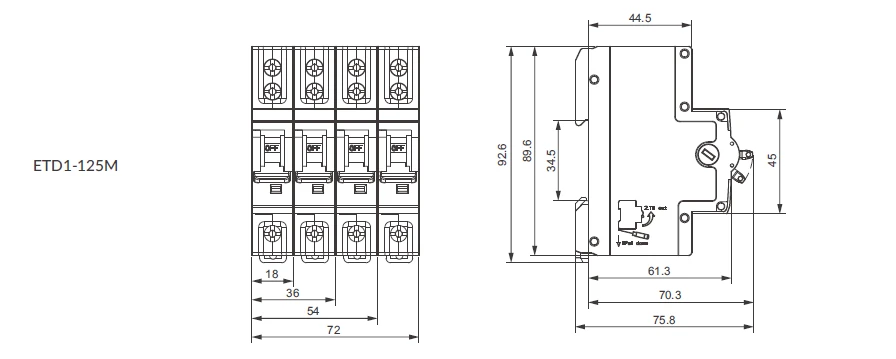

| DC-23A | DC-23B | Commutation de charges à forte inductance (par exemple, moteurs en série) | |
| Capacité de câblage | ||
| Courant nominal In (A) | Section transversale s (mm²) | Couple de serrage (N·m) |
| 25 | 4 | 3.5 |
| 32 | 6 | 3.5 |
| 40 | 10 | 3.5 |
| 50 | 10 | 3.5 |
| 63 | 16 | 3.5 |
| 80 | 35 | 3.5 |
| 100 | 35 | 3.5 |
| 125 | 50 | 3.5 |
