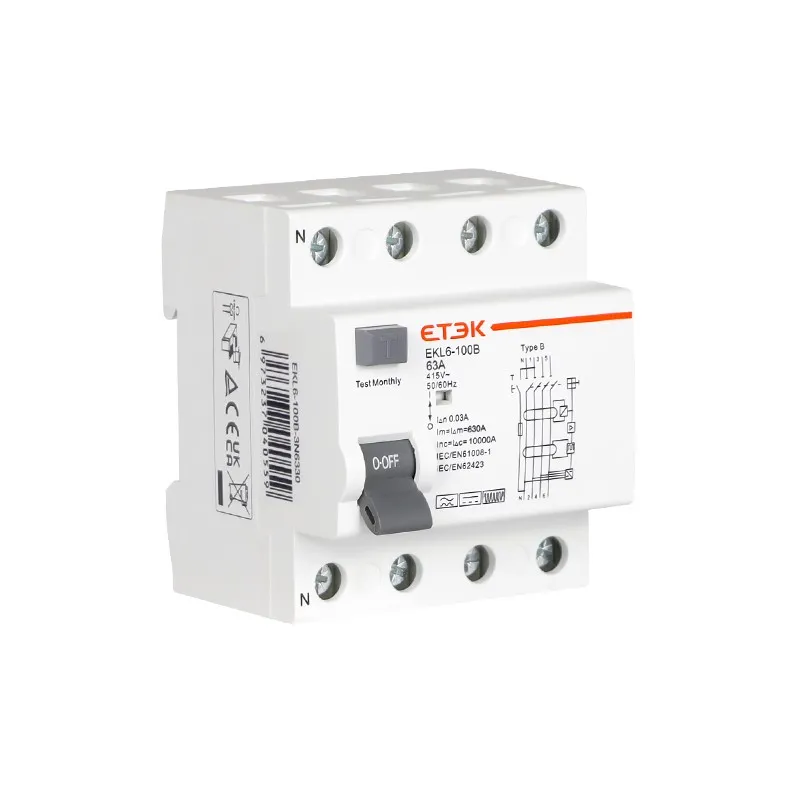

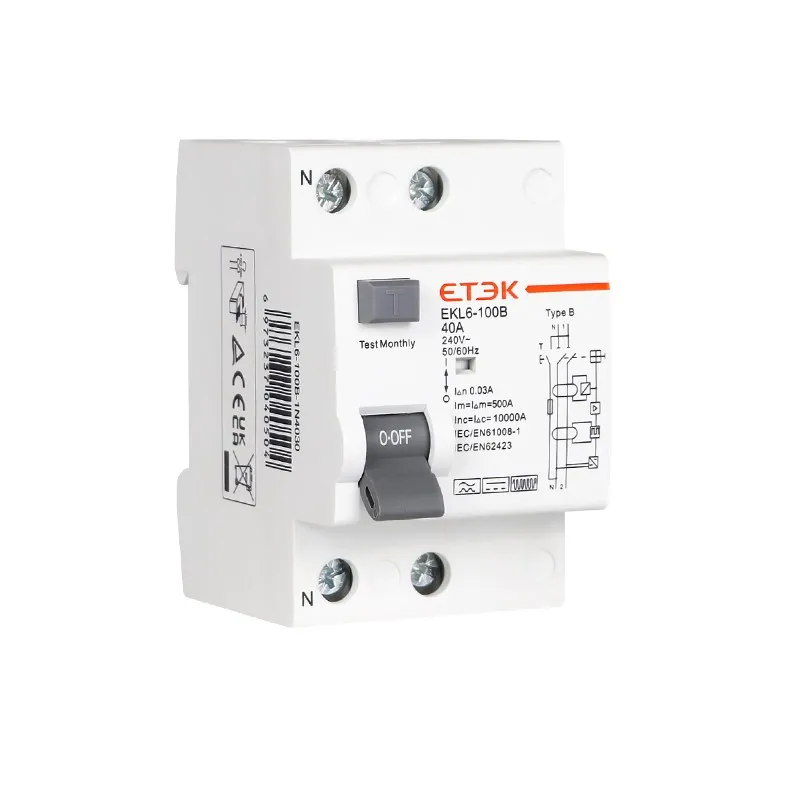

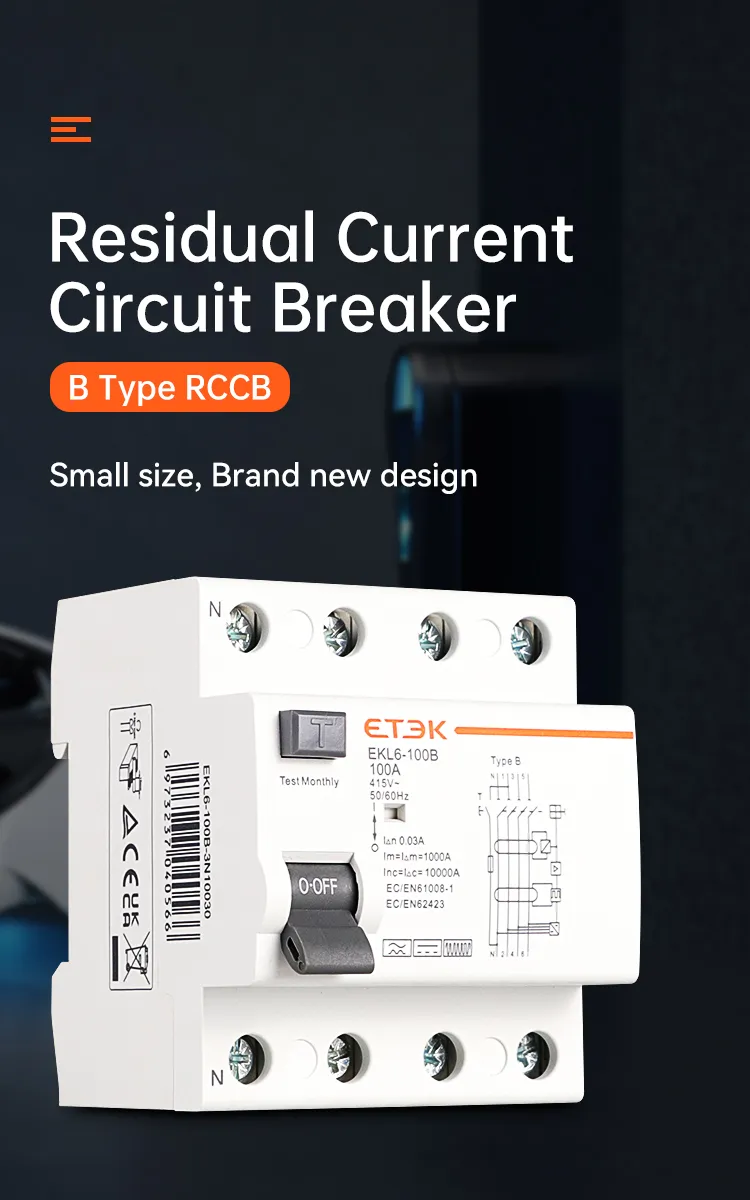

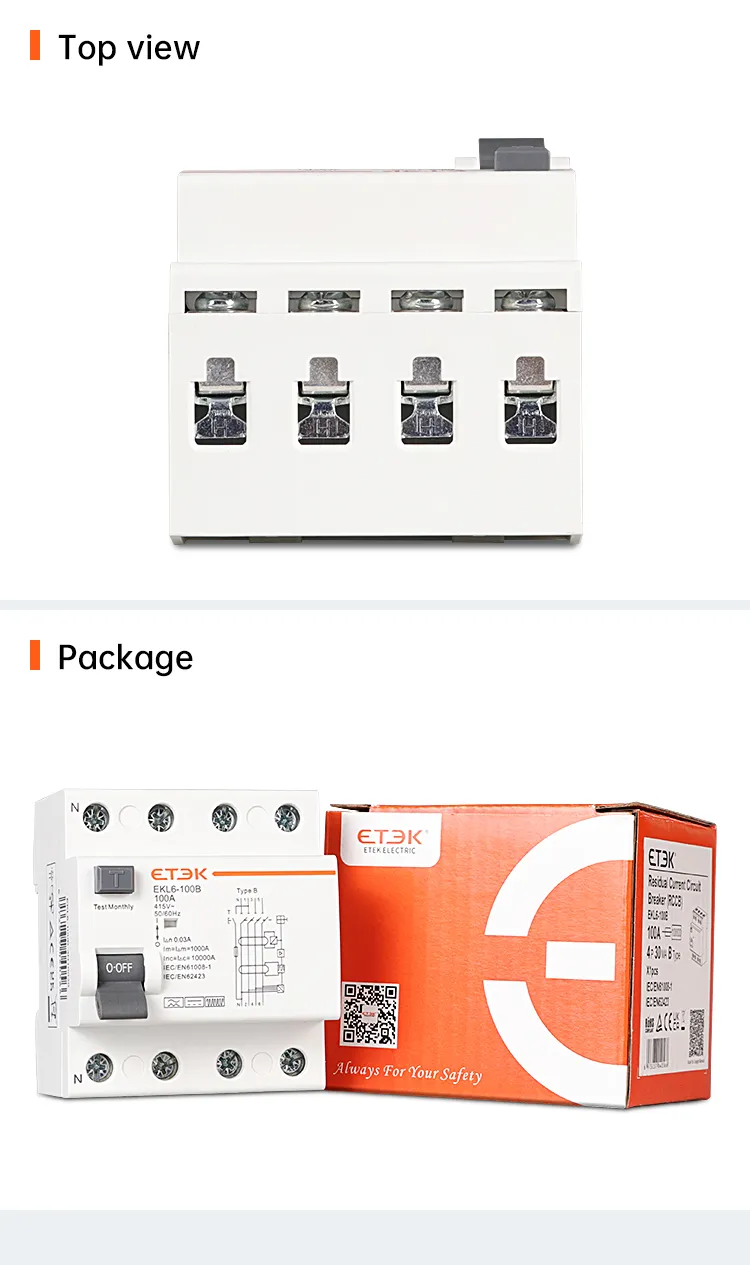

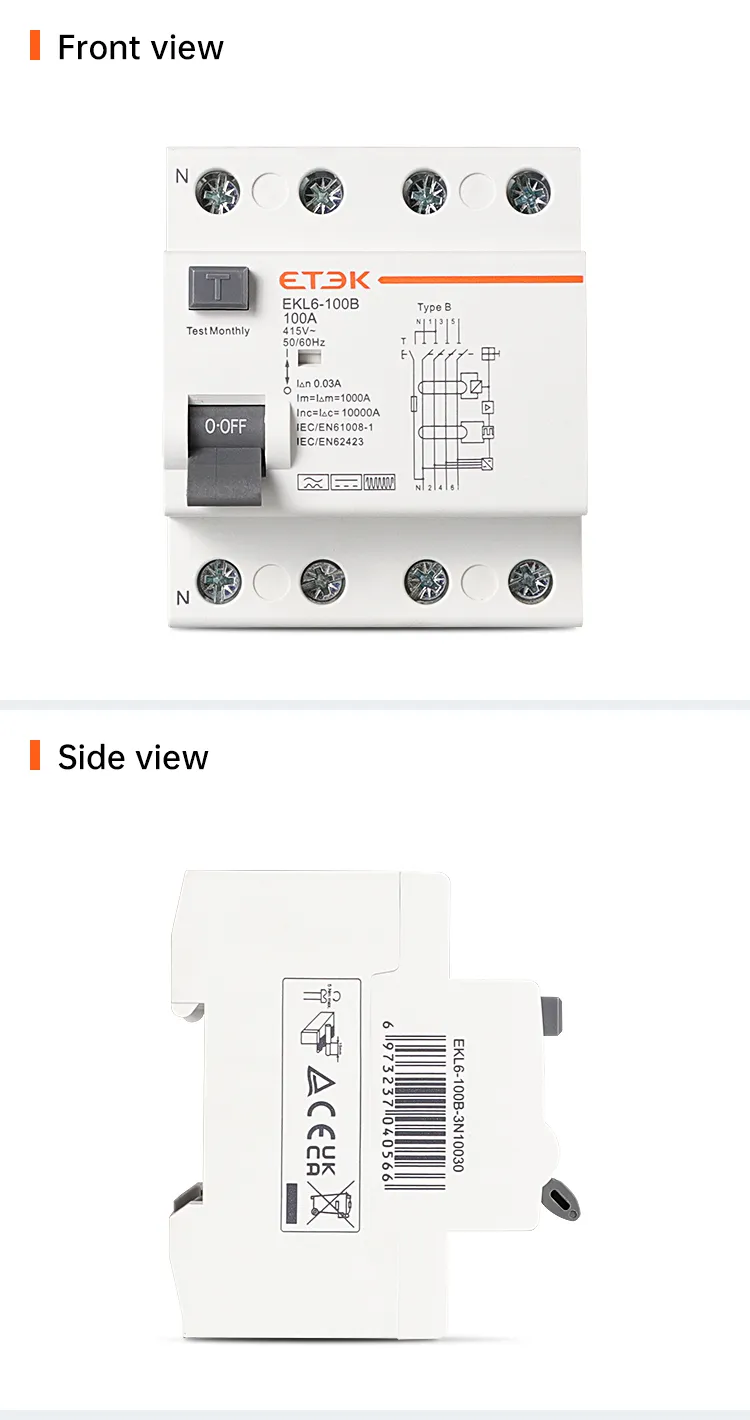

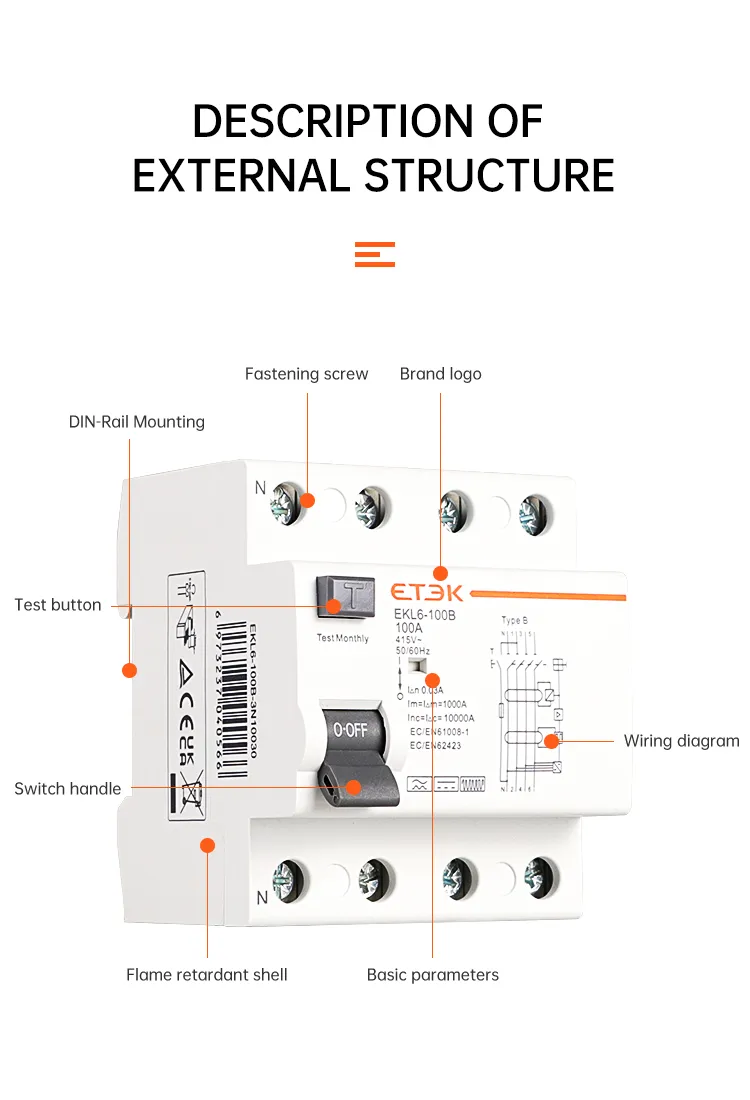

ETEK EKL6-100B Din Rail 10kA Type B RCD RCCB pour la recharge de véhicules électriques
EKL6-100B Type B RCD a une nouvelle conception d'apparence, une structure compacte, une bonne fiabilité et une sécurité élevée. Ils garantissent des niveaux de protection plus élevés avec une continuité opérationnelle maximale dans toutes les conditions de travail. Les RCD de type B peuvent assurer une sécurité maximale dans de nombreuses applications, telles que les stations de recharge pour véhicules électriques, les grues et les ascenseurs, les centrales photovoltaïques et éoliennes, etc.
EKL6-100B Type B RCD a une nouvelle conception d'apparence, une structure compacte, une bonne fiabilité et une sécurité élevée. Les produits sont conformes aux normes IEC61008-1, IEC62423. Ils garantissent des niveaux de protection plus élevés avec une continuité opérationnelle maximale dans toutes les conditions de travail. Les RCD de type B peuvent assurer une sécurité maximale dans de nombreuses applications, telles que les stations de recharge pour véhicules électriques, les grues et les ascenseurs, les centrales photovoltaïques et éoliennes, etc.
données techniques
Caractéristiques électriques
Mode
Électromagnétique
Type (forme d'onde de la fuite à la terre détectée)
B
Courant nominal In
25,40,63,80,100A
Poteaux
2P, 4P
Tension nominale Ue
2P 240V~, 4P 415V~
Tension d'isolement Ui
500V
Fréquence nominale
50/60Hz
Courant de fonctionnement résiduel nominal (I△n)
30mA
Pouvoir résiduel nominal de fermeture et de coupure (I△m)
500(Entrée=25, 40A) 630(Entrée=63A)
Courant de court-circuit Inc= I△c
10 000 A
Fusible SCPD
Temps de pause sous I△n
≤0.1s
Tension nominale de tenue aux chocs (1,5/50) Uimp
4000V
Tension d'essai diélectrique à ind.Freq. pendant 1min
2.5kV

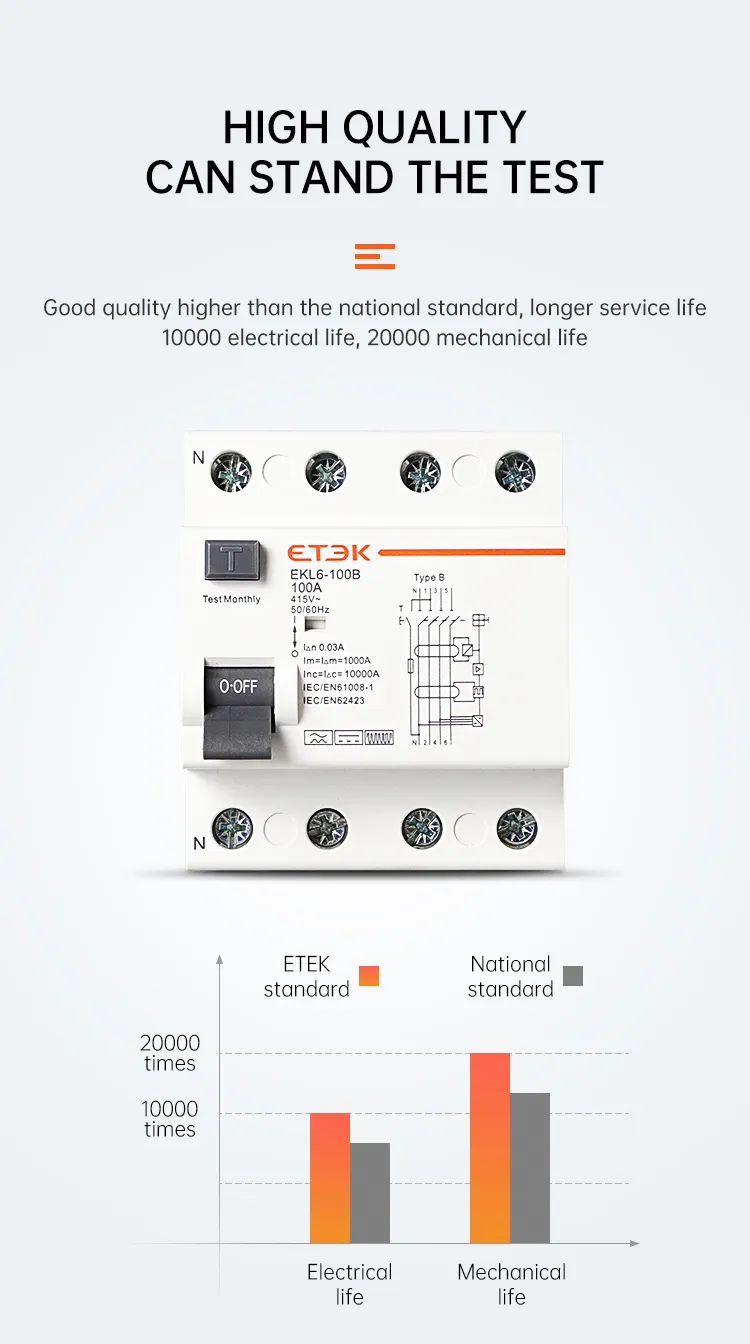

Durée de vie électrique
2 000 Cycles
Durée de vie mécanique
4 000 Cycles
Installation
Indicateur de position des contacts
Oui
Degré de protection
IP20
Température ambiante (avec une moyenne quotidienne≤35℃)
-5℃~+40℃
Température de stockage
-25℃~+70℃
Type de connexion des bornes
Câble/jeu de barres de type Pin/jeu de barres de type U
Taille de borne haut/bas pour câble
35mm2 18-3AWG
Taille de borne haut/bas pour jeu de barres
35mm2 18-3AWG
Couple de serrage
2.5Nm 22In-lbs
Montage
Sur rail DIN EN60715(35mm) au moyen d'un dispositif de clip rapide
Lien
Alimentation dans les deux sens
Plage de courant de déclenchement
Angle de retard
I△n>0.01A
I△n≤0.01A
0°
0.35I△n≤I△≤1.4I△n
0,35I△n≤I△≤2I△n
90°
0.25I△n≤I△≤1.4I△n
0,25I△n≤I△≤2I△n
135°
0.11I△n≤I△≤1.4I△n
0,11I△n≤I△≤2I△n

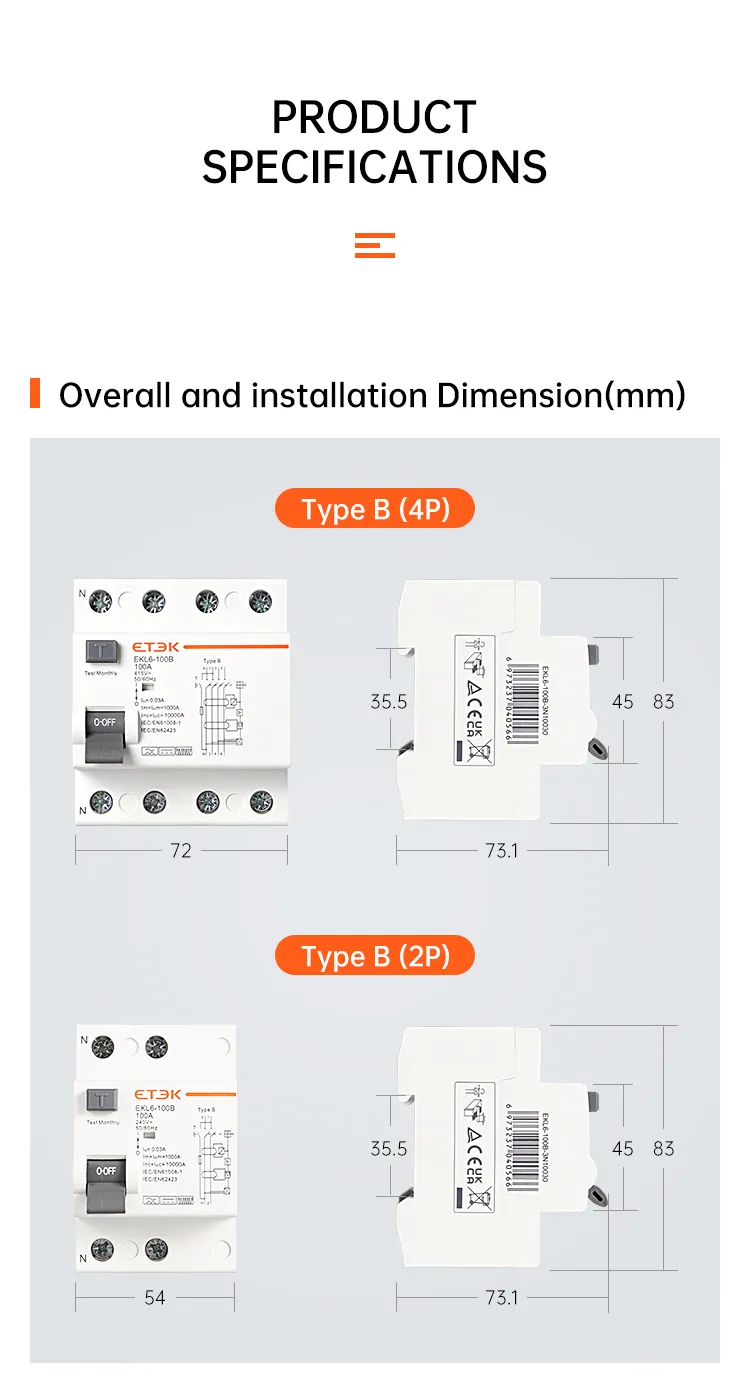

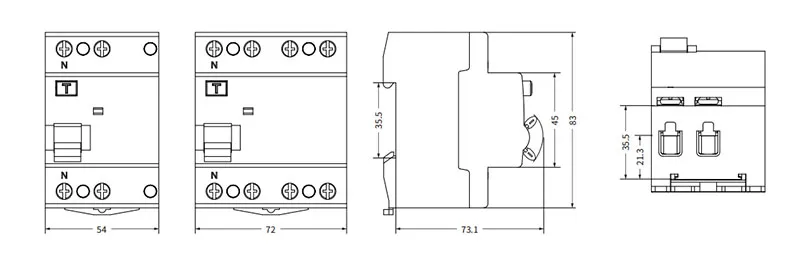

Dimensions
Schéma
Taille d'installation
Formulaire de sélection de produits
Poteaux
Courant nominal (A)
Sensibilité
30mA
100mA
300mA
1P+N
16A
EKL6-100B-1N1630
EKL6-100B-1N16100
EKL6-100B-1N16300
25A
EKL6-100B-1N2530
EKL6-100B-1N25100
EKL6-100B-1N25300
32A
EKL6-100B-1N3230
EKL6-100B-1N32100
EKL6-100B-1N32300
40A
EKL6-100B-1N4030
EKL6-100B-1N40100
EKL6-100B-1N40300
63A
EKL6-100B-1N6330
EKL6-100B-1N63100
EKL6-100B-1N63300
80A
EKL6-100B-1N8030
EKL6-100B-1N80100
EKL6-100B-1N80300
100A
EKL6-100B-1N10030
EKL6-100B-1N100100
EKL6-100B-1N100300
3P+N
16A
EKL6-100B-3N1630
EKL6-100B-3N16100
EKL6-100B-3N16300
25A
EKL6-100B-3N2530
EKL6-100B-3N25100
EKL6-100B-3N25300
32A
EKL6-100B-3N3230
EKL6-100B-3N32100
EKL6-100B-3N32300
40A
EKL6-100B-3N4030
EKL6-100B-3N40100
EKL6-100B-3N40300
63A
EKL6-100B-3N6330
EKL6-100B-3N63100
EKL6-100B-3N63300
80A
EKL6-100B-3N8030
EKL6-100B-3N80100
EKL6-100B-3N80300
100A
EKL6-100B-3N10030
EKL6-100B-3N100100
EKL6-100B-3N100300
Profil du produit
La description
EKL6-100B Type B RCD a une nouvelle conception d'apparence, une structure compacte, une bonne fiabilité et une sécurité élevée. Les produits sont conformes aux normes IEC61008-1, IEC62423. Ils garantissent des niveaux de protection plus élevés avec une continuité opérationnelle maximale dans toutes les conditions de travail. Les RCD de type B peuvent assurer une sécurité maximale dans de nombreuses applications, telles que les stations de recharge pour véhicules électriques, les grues et les ascenseurs, les centrales photovoltaïques et éoliennes, etc.
données techniques
Caractéristiques électriques
Mode
Électromagnétique
Type (forme d'onde de la fuite à la terre détectée)
B
Courant nominal In
25,40,63,80,100A
Poteaux
2P, 4P
Tension nominale Ue
2P 240V~, 4P 415V~
Tension d'isolement Ui
500V
Fréquence nominale
50/60Hz
Courant de fonctionnement résiduel nominal (I△n)
30mA
Pouvoir résiduel nominal de fermeture et de coupure (I△m)
500(Entrée=25, 40A) 630(Entrée=63A)
Courant de court-circuit Inc= I△c
10 000 A
Fusible SCPD
Temps de pause sous I△n
≤0.1s
Tension nominale de tenue aux chocs (1,5/50) Uimp
4000V
Tension d'essai diélectrique à ind.Freq. pendant 1min
2.5kV
Durée de vie électrique
2 000 Cycles
Durée de vie mécanique
4 000 Cycles
Installation
Indicateur de position des contacts
Oui
Degré de protection
IP20
Température ambiante (avec une moyenne quotidienne≤35℃)
-5℃~+40℃
Température de stockage
-25℃~+70℃
Type de connexion des bornes
Câble/jeu de barres de type Pin/jeu de barres de type U
Taille de borne haut/bas pour câble
35mm2 18-3AWG
Taille de borne haut/bas pour jeu de barres
35mm2 18-3AWG
Couple de serrage
2.5Nm 22In-lbs
Montage
Sur rail DIN EN60715(35mm) au moyen d'un dispositif de clip rapide
