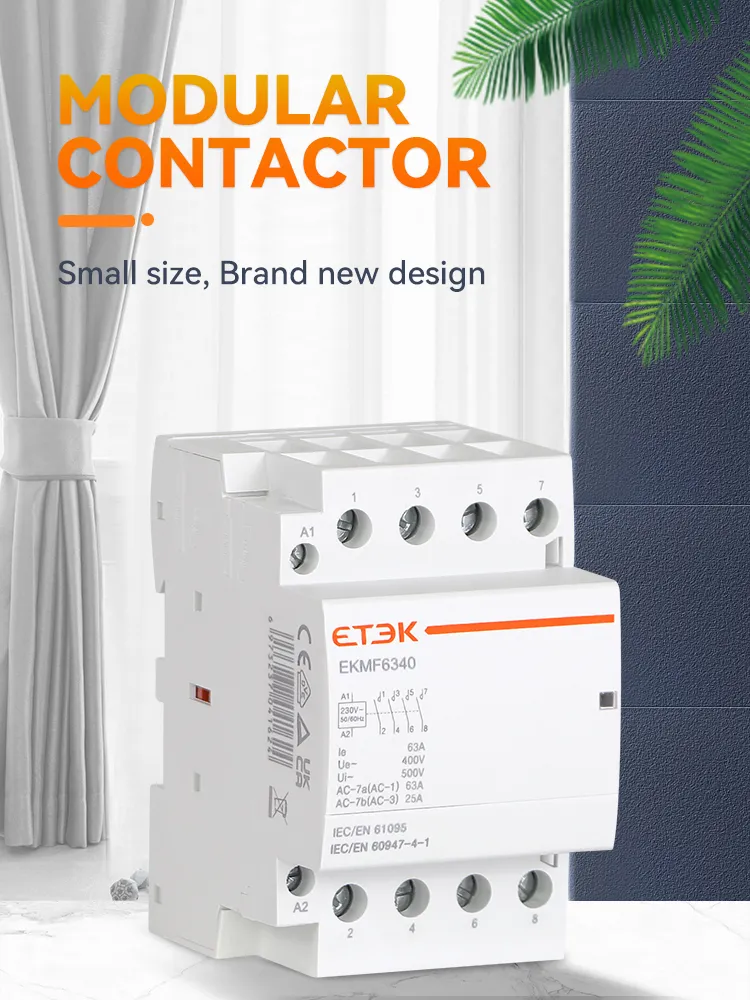

Contacteur modulaire à commande automatique EKMF de type AC pour chargeur EV

Les contacteurs modulaires ETEK EKMF proposent des versions manuelles et automatiques avec une large gamme de valeurs nominales de 16 A à 100 A. Largement utilisés dans les bâtiments pour la commutation et le contrôle de l'éclairage, du chauffage, de la ventilation, des moteurs et des pompes, les contacteurs modulaires portent la réduction du bruit à un nouveau niveau.

Renseignez-vous maintenant PDF

Contacteur modulaire à commande automatique EKMF de type AC pour chargeur EV

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

Description

Le contacteur modulaire est un type d'appareil de commutation utilisé pour contrôler des charges de faible capacité sans générer de bourdonnement pendant son fonctionnement. Il peut être monté sur un rail DIN. Il est de taille compacte et peut être utilisé dans de petits boîtiers et armoires électriques.

Les contacteurs modulaires ETEK EKMF proposent des versions manuelles et automatiques avec une large gamme de valeurs nominales de 16 A à 100 A. Largement utilisés dans les bâtiments pour la commutation et le contrôle de l'éclairage, du chauffage, de la ventilation, des moteurs et des pompes, les contacteurs modulaires portent la réduction du bruit à un nouveau niveau.

Paramètres techniques

Données techniques

Caractéristiques électriques
Tension nominale (Ue) 1P, 2P 250 V c.a.
3P, 4P 400 V c.a.
Fréquence 50/60 Hz
Endurance (OC)
La vie électrique 100000
Nombre maximal d'opérations de commutation par jour 100
Caractéristiques supplémentaires
Tension d'isolement (Ui) 500 V c.a.
Degré de pollution 2
Tension de tenue aux chocs nominale (Uimp) 2,5 kV (4 kV à 12/24/48 VCA)
Degré de protection (CEI 60529) IP20
IP40
Température de fonctionnement -5℃~+60℃ (1)
Température de stockage -40℃~+70℃
Tropicalisation (CEI 60068-1) Traitement 2 (humidité relative 95% à 55℃)
Conformité ELSV (Extra Low Safety Voltage) pour les versions 12/24/48VAC
Le contrôle du produit est conforme aux exigences SELV (très basse tension de sécurité)

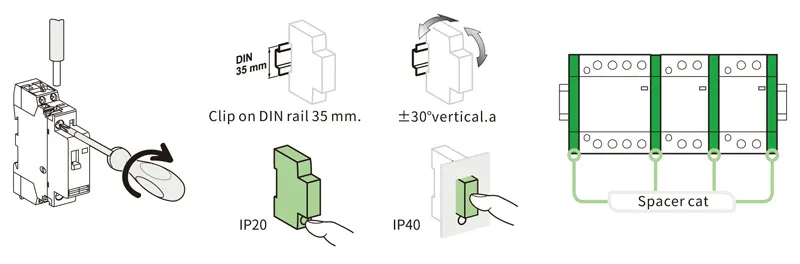

Remarque : Dans le cas d'un montage de contacteur dans un boîtier dont la température intérieure est comprise entre 50℃ et 60℃, il est nécessaire d'utiliser une entretoise entre chaque contacteur.



Connexion
Taper Notation Longueur de déclenchement Circuit Couple de serrage Câbles en cuivre
Rigide Flexible ou virole

EKMF PZ1:4MM 16~100A 9 mm Contrôle 0,8 Nm 1,5 à 2,5 mm2
2×1,5 mm2		 1,5 à 2,5 mm2
2×2,5 mm2
16 à 25 A Pouvoir 1,5 à 6 mm2 1 à 4 mm2
PZ2:6MM 40A-63A 14 mm 3,5 Nm 6 à 25 mm2 6 à 16 mm2
100A 6×3,5 mm2 6 à 35 mm2



Consommation
  Évaluation (en) Tension de commande (VAC) (50/60 Hz) Consommation Puissance max.
AC-7a AC-7b Holding Affluence
1P 16A 6A 230 2,8 VA 11,5 VA 1,2 W
20A 7A 230 2,8 VA 11,5 VA 1,2 W
25A 9A 230 2,8 VA 11,5 VA 1,2 W
2P 16A 6A 230 2,8 VA 11,5 VA 1,2 W
20A 7A 230 2,8 VA 11,5 VA 1,2 W
25A 9A 240 3,0 VA 11,5 VA 1,3 W
230 2,8 VA 11,5 VA 1,2 W
32A 12A 230 4,1 VA 31VA 1,6 W
40A 18A 230 4,1 VA 31VA 1,6 W
63A 25A 230 4,1 VA 31VA 1,6 W
100A - 230 4,1 VA 31VA 2,1 W
3P 16A 6A 230 4,1 VA 31VA 1,6 W
20A 7A 230 4,1 VA 31VA 1,6 W
25A 9A 230 4,1 VA 31VA 1,6 W
32A 12A 230 7VA 48 VA 2,1 W
40A 18A 230 7VA 48 VA 2,1 W
63A 25A 230 7VA 48 VA 2,1 W
4P 16A 6A 230 4,1 VA 31VA 1,6 W
20A 7A 230 4,1 VA 31VA 1,6 W
25A 9A 240 4,8 VA 33VA 1,6 W
230 4,1 VA 31VA 1,6 W
32A 12A 230 7VA 48 VA 2,1 W
40A 18A 230 7VA 48 VA 2,1 W
63A 25A 230 7VA 48 VA 2,1 W
100A - 230 13VA 106 VA 4,2 W

Dimensions

Dimensions hors tout et d'installation (mm)
EKMF-16/20/25A
EKMF-32/40/63A
EKMF-80/100/125A
EACT

Formulaire de sélection de produits

Liste de référence des types automatiques EKMF
Nombre de pôles Mode Évaluation (en) Tension nominale Ue (VAC)(50Hz) Schéma électrique
AC-7a
AC-7b
1P
EKMF-1610
16A
 6A
24
110
230
EKMF-2010
 20A 7A
EKMF-2510
 25A 9A
EKMF-1601
 16A 6A
EKMF-2001
 20A 7A
EKMF-2501 25A 9A
EKMF-3210
 32A 12A
EKMF-4010
 40A 18A
EKMF-6310
 63A 25A
EKMF-3201
 32A 12A
EKMF-4001
 40A 18A
EKMF-6301
 63A 25A
2P
EKMF-1620
 16A 6A
24
110
230
EKMF-2020
 20A 7A
EKMF-2520
 25A 9A
EKMF-1611
 16A 6A
EKMF-2011
 20A 7A
EKMF-2511
 25A 9A
EKMF-1602
 16A 6A
EKMF-2002
 20A 7A
EKMF-2502
 25A 9A
EKMF-3220
32A
 12A

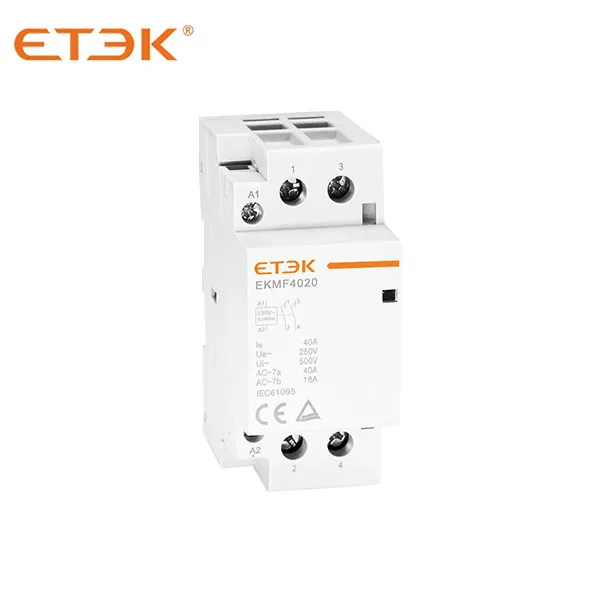

EKMF-4020
 40A 18A
EKMF-6320
 63A 25A
EKMF-3211
 32A 12A
EKMF-4011
 40A 18A
EKMF-6311
 63A 25A
EKMF-3202
 32A 12A
EKMF-4002
 40A 18A
EKMF-6302
 63A 25A
EKMF-8020
 80A 32A
EKMF-10020
 100A 40A
EKMF-12520
 125A 50A
EKMF-8011
 80A  32A
EKMF-10011
 100A 40A
EKMF-12511
 125A 50A
EKMF-8002
 80A 32A
EKMF-10002
 100A 40A
EKMF-12502
 125A 50A
3P
EKMF-1630
 16A 6A
24
110
230
380
EKMF-2030
 20A 7A
EKMF-2530
 25A 9A
EKMF-1603
 16A 6A
EKMF-2003
 20A 7A
EKMF-2503
 25A 9A
EKMF-3230
 32A 12A
EKMF-4030
 40A 18A
EKMF-6330
 63A 25A
EKMF-3203
 32A 12A
EKMF-4003
 40A 18A
EKMF-6303
 63A 25A



































4P
EKMF-1640
 16A 6A
24
110
230
380
EKMF-2040
 20A 7A

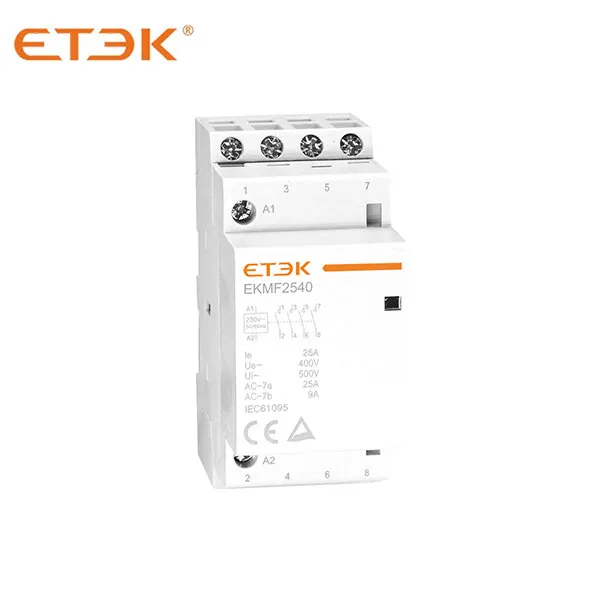

EKMF-2540
 25A 9A
EKMF-1604
 16A 6A
EKMF-2004
 20A 7A
EKMF-2504
 25A 9A
EKMF-1622
 16A 6A
EKMF-2022
 20A 7A
EKMF-2522
 25A 9A
EKMF-1631
 16A 6A
EKMF-2031
 20A 7A
EKMF-2531
 25A 9A
EKMF-3240
 32A 12A

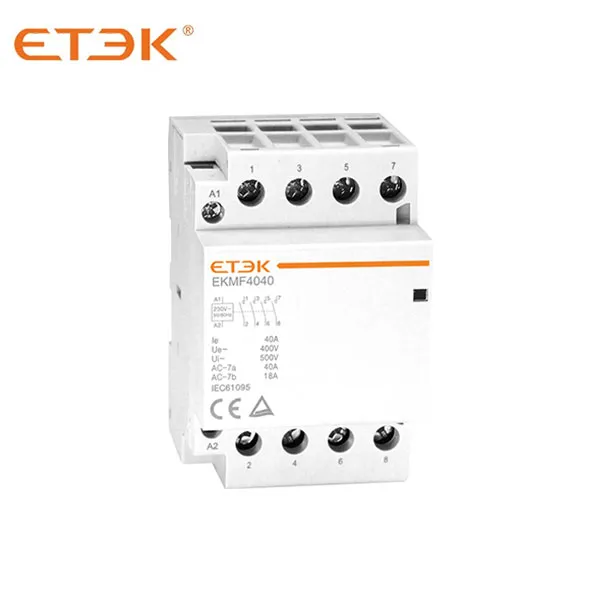

EKMF-4040
 40A 18A
EKMF-6340
 63A 25A
EKMF-3204
 32A 12A
EKMF-4004
 40A 18A
EKMF-6304
 63A 25A
EKMF-3222
 32A 12A
EKMF-4022
 40A 18A
EKMF-6322
 63A 25A
EKMF-3231
 32A 12A
EKMF-4031
 40A 18A
EKMF-6331
 63A 25A
EKMF-8040
 80A 32A
EKMF-10040
 100A 40A
EKMF-12540
 125A 50A
EKMF-8004
 80A 32A
EKMF-10004
 100A 40A
EKMF-12504
 125A 50A
EKMF-8022
 80A 32A
EKMF-10022
 100A 40A
EKMF-12522
 125A 50A
EKMF-8031
 80A 32A
EKMF-10031
 100A 40A
EKMF-12531
 125A 50A
