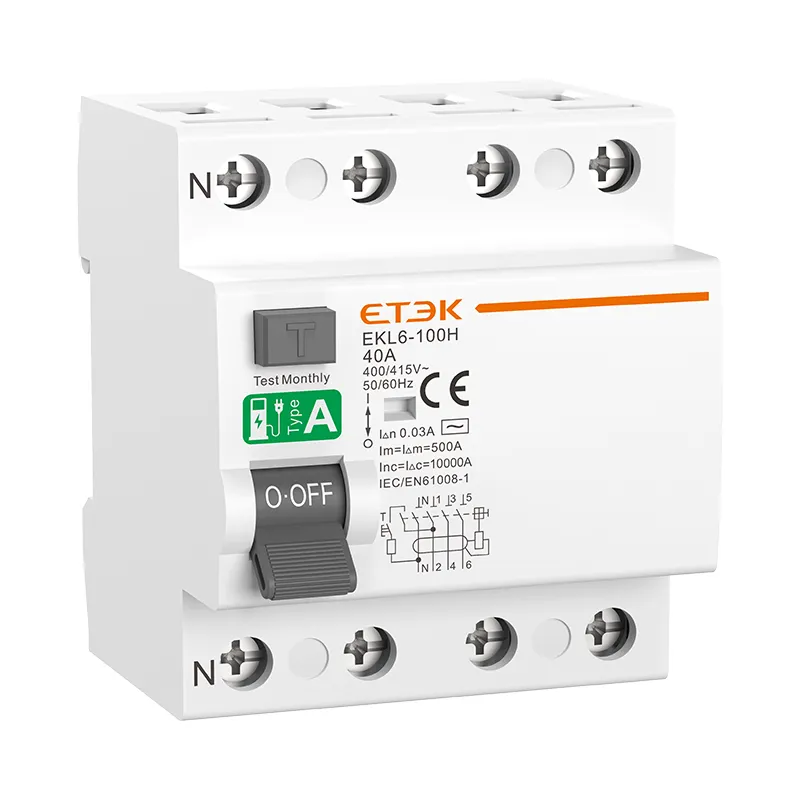

Name: Disjoncteur différentiel de type magnétique EKL6-100H RCCB 10kA
Brand: ETEK
SKU: 01544
Rating: 4.1 (822 reviews)

Disjoncteur différentiel de type magnétique EKL6-100H RCCB 10kA

● Norme : IEC61008-1
● Type : A
● Courant nominal : 16~100A
● Tension nominale : 230/400 V~240/415 V
● Pôles : 2P (1P + N), 4P (3P + N), pôle N à gauche
● Sensibilité nominale I△n : 30 mA, 100 mA, 300 mA
● Pouvoir de coupure nominal : 10 kA
● Température ambiante : -25...+40 ºC
● Connexion : Par le haut et par le bas
● Certificats : CE, CB, TUV, UKCA

Présentation du produit

Description

Disjoncteur à courant résiduel de type EKL6-100H A adapté à la protection contre les fuites à la terre du système de distribution CA 16-100 A, grand port de terminal 35 mm², les deux côtés peuvent utiliser un jeu de barres de type broche ou de type fourche ; Hautes performances de sécurité, courant supérieur à 30 mA et panne de courant en 3 millisecondes ; Développé et produit indépendamment toutes les pièces et composants de manière indépendante.

Paramètres techniques

Données techniques

Standard	CEI/EN61008-1
Protection	Défaut de terre
Type de voyage	Électromagnétique
Type de protection (fuite électrique)	UN
Nombre de pôles	2P (1P + N), 4P (3P + N), pôle N à gauche
Courant nominal In	16,25,32,40,63,80,100A
Courants de sensibilité nominaux I△n	10,30,100,300mA (10mA uniquement pour In=16-25A)
Temps de coupure du courant résiduel sous I△n	≤0,1 s
Pouvoir résiduel nominal de fermeture et de coupure (I△m)	500 A (Entrée ≤ 50 A), 10 In (Entrée > 50 A)
Tension nominale Ue	1P+N : 230/240 V~, 3P+N : 400/415 V~
Fréquence nominale	50/60 Hz
Pouvoir de coupure nominal	10 000 A
Fusible SCPD	10000
Tension de tenue aux chocs nominale (1,5/50) Uimp	4000V
Tension d'essai diélectrique à fréquence ind. pendant 1 min	2 kV
La vie électrique	2 000 cycles
Durée de vie mécanique	4 000 cycles
Indicateur de position de contact	Oui
Indicateur de défaut à la terre	Oui
Degré de protection	IP20
Température ambiante	-25℃ à 40℃, humidité max.95%
Type de connexion du terminal	Câble/barre omnibus de type broche/barre omnibus de type fourche
Taille max. du terminal pour le câble	35 mm ²
Couple de serrage max.	2,5 Nm
Installation	Montage sur rail DIN 35 mm
Connexion	De haut en bas

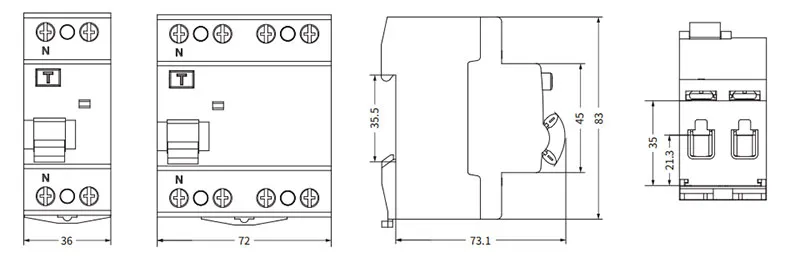

Dimensions

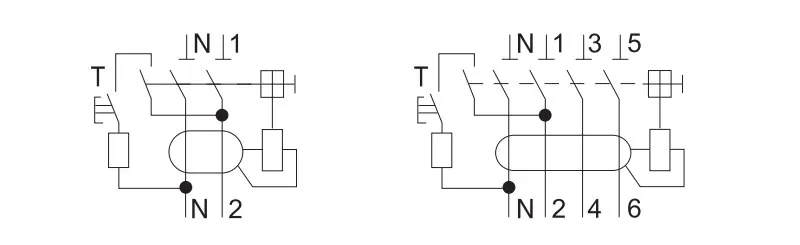

Schéma de circuit

Taille d'installation

Disjoncteur différentiel ETEK EKL6-100 Taille

Formulaire de sélection de produits

Type A
Pouvoir de coupure	Polonais	Courant nominal (A)	Sensibilité
Pouvoir de coupure	Polonais	Courant nominal (A)	30mA	100mA	300mA
10KA	1P+N	16A	EKL6-100H-1N1630A	EKL6-100H-1N16100A	EKL6-100H-1N16300A
		25A	EKL6-100H-1N2530A	EKL6-100H-1N25100A	EKL6-100H-1N25300A
		32A	EKL6-100H-1N3230A	EKL6-100H-1N32100A	EKL6-100H-1N32300A
		40A	EKL6-100H-1N4030A	EKL6-100H-1N40100A	EKL6-100H-1N40300A
		63A	EKL6-100H-1N6330A	EKL6-100H-1N63100A	EKL6-100H-1N63300A
		80A	EKL6-100H-1N8030A	EKL6-100H-1N80100A	EKL6-100H-1N80300A
		100A	EKL6-100H-1N10030A	EKL6-100H-1N100100A	EKL6-100H-1N100300A
	3P+N	16A	EKL6-100H-3N1630A	EKL6-100H-3N16100A	EKL6-100H-3N16300A
		25A	EKL6-100H-3N2530A	EKL6-100H-3N25100A	EKL6-100H-3N25300A
		32A	EKL6-100H-3N3230A	EKL6-100H-3N32100A	EKL6-100H-3N32300A
		40A	EKL6-100H-3N4030A	EKL6-100H-3N40100A	EKL6-100H-3N40300A
		63A	EKL6-100H-3N6330A	EKL6-100H-3N63100A	EKL6-100H-3N63300A
		80A	EKL6-100H-3N8030A	EKL6-100H-3N80100A	EKL6-100H-3N80300A
		100A	EKL6-100H-3N10030A	EKL6-100H-3N100100A	EKL6-100H-3N100300A
