Le disjoncteur différentiel de type B EKL5-63B offre le plus haut niveau de protection pour la recharge des véhicules électriques

Le disjoncteur différentiel électronique de type B de la série EKL5-63 est principalement utilisé pour le courant alternatif de 50 Hz ou 60 Hz, la tension nominale de 230 V ou moins et le courant de fonctionnement nominal de 63 A ou moins et coupe immédiatement l'alimentation électrique dès qu'une personne subit un choc électrique ou un courant de fuite supérieur à la valeur spécifiée. Il peut protéger efficacement la sécurité personnelle et éviter d'endommager l'équipement. Ce produit est conforme à la norme IEC61009-1, IEC62423.

Renseignez-vous maintenant PDF(Document actuellement disponible en anglais uniquement)

Le disjoncteur différentiel de type B EKL5-63B offre le plus haut niveau de protection pour la recharge des véhicules électriques

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

Description
Les disjoncteurs différentiels de type B assurent la protection des personnes et des machines en présence de courant continu et de courant alternatif de défaut à haute fréquence. Parmi les différents types de disjoncteurs différentiels, le type B offre le niveau de protection le plus élevé.

1. Sensibilité au courant résiduel – UNIVERSEL
  • Courant résiduel sinusoïdal pur CA, 50/60 Hz
  • Courant continu sinusoïdal et pulsé, 50/60 Hz
  • B : CA + A + courant continu lisse + haute fréquence (1 kHz)
2. Normes
  • IEC/EN 61009-1 Normes de base pour les disjoncteurs différentiels de type AC et A
  • IEC/EN 62423 exigences supplémentaires pour le type B
3. Applications typiques
  • Protection contre les défauts (protection contre le contact indirect des pièces sous tension)
  • Protection supplémentaire (protection en cas de contact direct de pièces sous tension, I∆n≤30mA)
  • Protection incendie (pour les emplacements exposés au risque d'incendie, I∆n≤300mA)
4.Quels sont les éléments vulnérables aux courants résiduels continus lisses ?
  • Systèmes photovoltaïques, côté AC.
  • Bornes de recharge pour véhicules électriques.
  • Machines-outils à vitesse variable.
  • UPS, centres de données informatiques.
  • Commandes d'ascenseur.
  • Grues de toutes sortes.
  • Equipements électroniques sur les chantiers.
  • Montages d'essais en laboratoire.

  • Installations générales où l'on peut s'attendre à des courants résiduels continus lisses en courant continu.

Le courant maximum du disjoncteur différentiel de type B EKL5-63 peut atteindre 63 ampères, et trois options de courant de fuite de 30 mA, 100 mA et 300 mA sont disponibles pour répondre aux besoins de différents scénarios.

Paramètres techniques

Données techniques

Caractéristiques électriques
Mode Électronique
Taper B
Courant nominal In 16,20,25,32,40,50,63A
Polonais 2P(1P+N),4P(3P+N)
Tension nominale Ue 2P 240V~
4P 415V~
Tension d'isolement Ui 500 V
Fréquence nominale 50/60 Hz
Courant résiduel nominal de fonctionnement (I△n) 30, 100, 300 mA
Pause sous I△n ≤ 0,1 s (type S < 0,5 s)
Pouvoir de coupure nominal 6 000 A, 10 000 A
Classe de limitation d'énergie 3
Tension de tenue aux chocs nominale (1,5/50) Uimp 4 000 V
Tension d'essai diélectrique à fréquence ind. pendant 1 min 2 kV
Degré de pollution 2
Caractéristique de déclenchement thermomagnétique B, C, D
Caractéristiques mécaniques
La vie électrique 4 000 cycles
Durée de vie mécanique 10 000 cycles
Indicateur de position de contact Oui
Degré de protection IP20
Température de référence pour le réglage des éléments thermiques 30℃
Température ambiante (avec une moyenne journalière ≤ 35 ℃) -5℃~+40℃
Température de stockage -25℃~+70℃
Installation
Type de connexion du terminal Câble/barre omnibus de type broche/barre omnibus de type U
Taille du terminal haut/bas pour câble 25 mm2 18-3AWG
Taille du terminal haut/bas pour jeu de barres 25 mm2 18-3AWG
Couple de serrage 2,5 Nm 22 po-lb
Montage Sur rail DIN EN60715 (35 mm) au moyen d'un dispositif de fixation rapide
Connexion Alimentation par le haut
Combinaison avec accessoires
Contact auxiliaire EKM1-DE
Contact d'alarme EKM1-FB
Déclenchement par shunt EKM1-MX
Protection contre les surtensions Oui
Protection contre les sous-tensions Oui
Protection contre les surtensions et les sous-tensions Oui

Dimensions

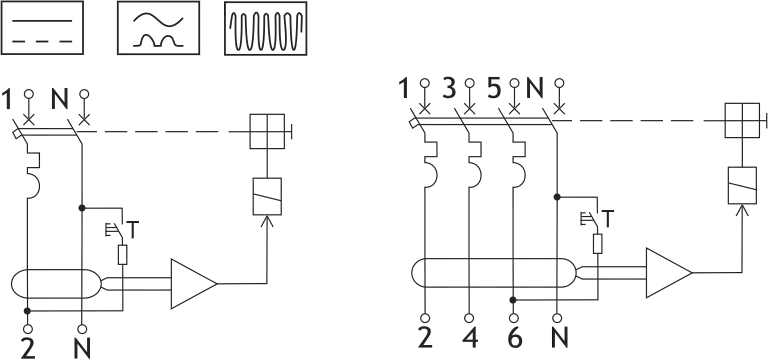

Schéma de circuit





Taille d'installation



Formulaire de sélection de produits

Pouvoir de coupure Polonais Courant nominal (A) Sensibilité
30mA 100mA 300mA
Courbe B
10KA 1P+N 6A EKL5-63B-1NB0630 EKL5-63B-1NB06100 EKL5-63B-1NB06300
10A EKL5-63B-1NB1030 EKL5-63B-1NB10100 EKL5-63B-1NB10300
16A EKL5-63B-1NB1630 EKL5-63B-1NB16100 EKL5-63B-1NB16300
20A EKL5-63B-1NB2030 EKL5-63B-1NB20100 EKL5-63B-1NB20300
25A EKL5-63B-1NB2530 EKL5-63B-1NB25100 EKL5-63B-1NB25300
32A EKL5-63B-1NB3230 EKL5-63B-1NB32100 EKL5-63B-1NB32300
40A EKL5-63B-1NB4030 EKL5-63B-1NB40100 EKL5-63B-1NB40300
50A EKL5-63B-1NB5030 EKL5-63B-1NB50100 EKL5-63B-1NB50300
63A EKL5-63B-1NB6330 EKL5-63B-1NB63100 EKL5-63B-1NB63300
  Courbe C
6A EKL5-63B-1NC0630 EKL5-63B-1NC06100 EKL5-63B-1NC06300
10A EKL5-63B-1NC1030 EKL5-63B-1NC10100 EKL5-63B-1NC10300
16A EKL5-63B-1NC1630 EKL5-63B-1NC16100 EKL5-63B-1NC16300
20A EKL5-63B-1NC2030 EKL5-63B-1NC20100 EKL5-63B-1NC20300
25A EKL5-63B-1NC2530 EKL5-63B-1NC25100 EKL5-63B-1NC25300
32A EKL5-63B-1NC3230 EKL5-63B-1NC32100 EKL5-63B-1NC32300
40A EKL5-63B-1NC4030 EKL5-63B-1NC40100 EKL5-63B-1NC40300
50A EKL5-63B-1NC5030 EKL5-63B-1NC50100 EKL5-63B-1NC50300
63A EKL5-63B-1NC6330 EKL5-63B-1NC63100 EKL5-63B-1NC63300
3P+N   Courbe B
6A EKL5-63B-3NB0630 EKL5-63B-3NB06100 EKL5-63B-3NB06300
10A EKL5-63B-3NB1030 EKL5-63B-3NB10100 EKL5-63B-3NB10300
16A EKL5-63B-3NB1630 EKL5-63B-3NB16100 EKL5-63B-3NB16300
20A EKL5-63B-3NB2030 EKL5-63B-3NB20100 EKL5-63B-3NB20300
25A EKL5-63B-3NB2530 EKL5-63B-3NB25100 EKL5-63B-3NB25300
32A EKL5-63B-3NB3230 EKL5-63B-3NB32100 EKL5-63B-3NB32300
40A EKL5-63B-3NB4030 EKL5-63B-3NB40100 EKL5-63B-3NB40300
50A EKL5-63B-3NB5030 EKL5-63B-3NB50100 EKL5-63B-3NB50300
63A EKL5-63B-3NB6330 EKL5-63B-3NB63100 EKL5-63B-3NB63300
  Courbe C
6A EKL5-63B-3NC0630 EKL5-63B-3NC06100 EKL5-63B-3NC06300
10A EKL5-63B-3NC1030 EKL5-63B-3NC10100 EKL5-63B-3NC10300
16A EKL5-63B-3NC1630 EKL5-63B-3NC16100 EKL5-63B-3NC16300
20A EKL5-63B-3NC2030 EKL5-63B-3NC20100 EKL5-63B-3NC20300
25A EKL5-63B-3NC2530 EKL5-63B-3NC25100 EKL5-63B-3NC25300
32A EKL5-63B-3NC3230 EKL5-63B-3NC32100 EKL5-63B-3NC32300
40A EKL5-63B-3NC4030 EKL5-63B-3NC40100 EKL5-63B-3NC40300
50A EKL5-63B-3NC5030 EKL5-63B-3NC50100 EKL5-63B-3NC50300
63A EKL5-63B-3NC6330 EKL5-63B-3NC63100 EKL5-63B-3NC63300

Télécharger les fichiers

Document actuellement disponible en anglais uniquement.

Présentation du produit

Description
Les disjoncteurs différentiels de type B assurent la protection des personnes et des machines en présence de courant continu et de courant alternatif de défaut à haute fréquence. Parmi les différents types de disjoncteurs différentiels, le type B offre le niveau de protection le plus élevé.

1. Sensibilité au courant résiduel – UNIVERSEL
  • Courant résiduel sinusoïdal pur CA, 50/60 Hz
  • Courant continu sinusoïdal et pulsé, 50/60 Hz
  • B : CA + A + courant continu lisse + haute fréquence (1 kHz)
2. Normes
  • IEC/EN 61009-1 Normes de base pour les disjoncteurs différentiels de type AC et A
  • IEC/EN 62423 exigences supplémentaires pour le type B
3. Applications typiques
  • Protection contre les défauts (protection contre le contact indirect des pièces sous tension)
  • Protection supplémentaire (protection en cas de contact direct de pièces sous tension, I∆n≤30mA)
  • Protection incendie (pour les emplacements exposés au risque d'incendie, I∆n≤300mA)
4.Quels sont les éléments vulnérables aux courants résiduels continus lisses ?
  • Systèmes photovoltaïques, côté AC.
  • Bornes de recharge pour véhicules électriques.
  • Machines-outils à vitesse variable.
  • UPS, centres de données informatiques.
  • Commandes d'ascenseur.
  • Grues de toutes sortes.
  • Equipements électroniques sur les chantiers.
  • Montages d'essais en laboratoire.

  • Installations générales où l'on peut s'attendre à des courants résiduels continus lisses en courant continu.

Le courant maximum du disjoncteur différentiel de type B EKL5-63 peut atteindre 63 ampères, et trois options de courant de fuite de 30 mA, 100 mA et 300 mA sont disponibles pour répondre aux besoins de différents scénarios.
