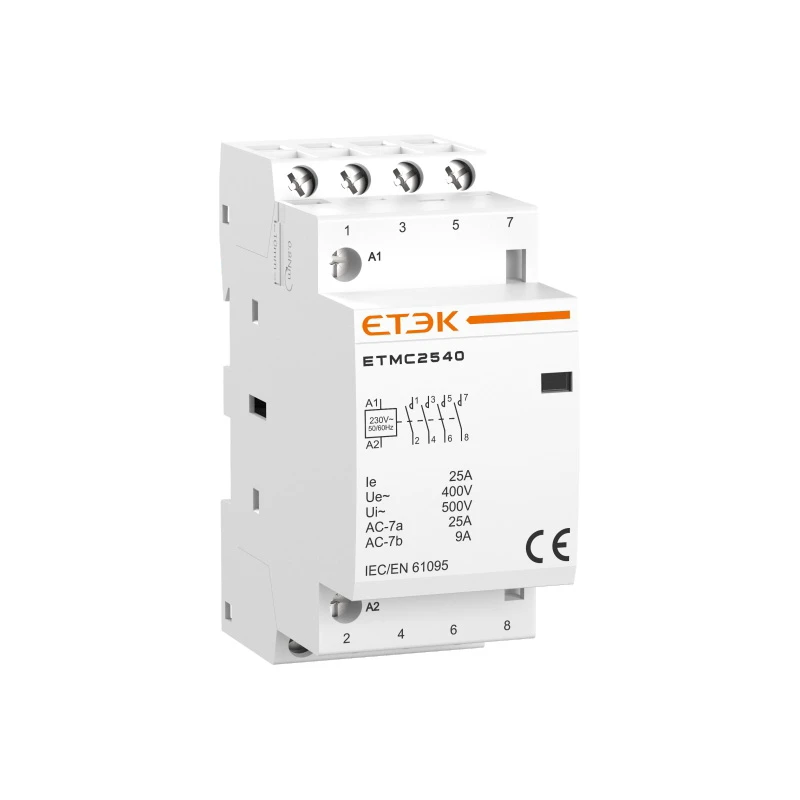

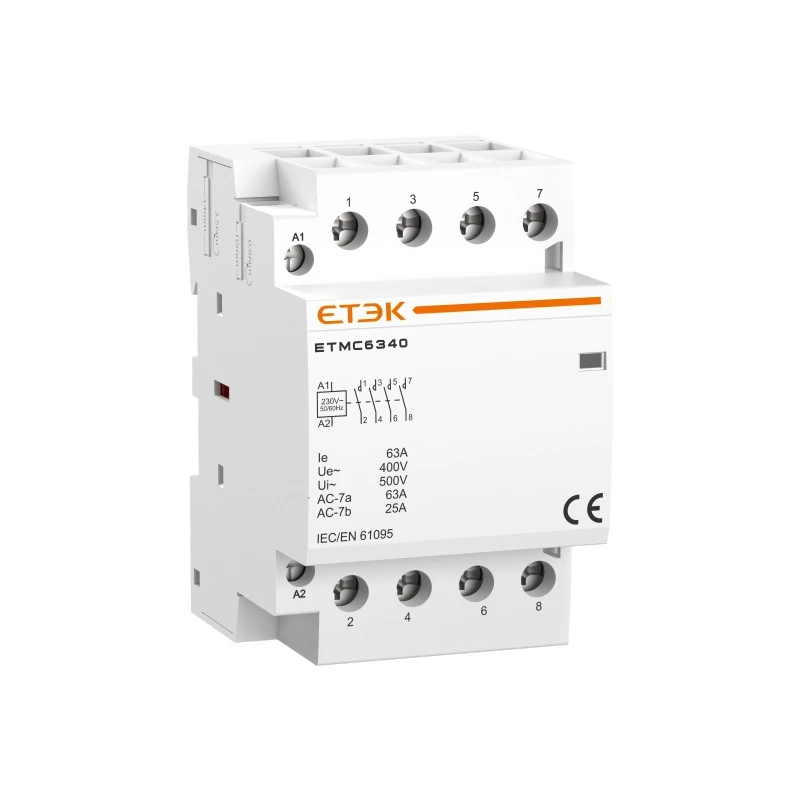

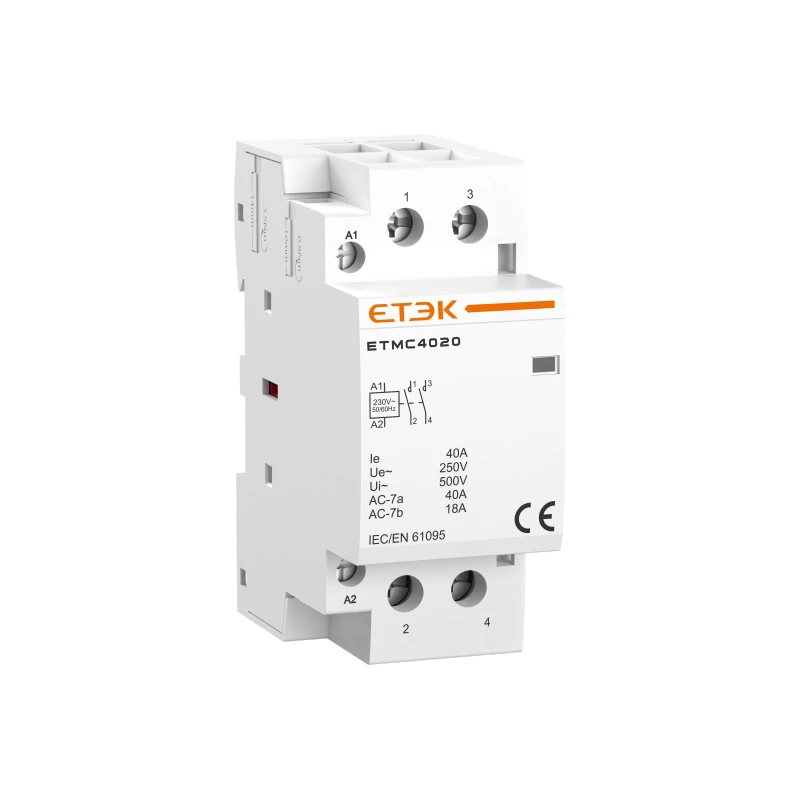

Les contacteurs modulaires ETMC fonctionnent en courant alternatif 50/60 Hz jusqu'à 400 V et 63 A. Ils commandent des charges à faible inductance ou des moteurs domestiques (avec déclassement) et sont conformes aux normes CEI/EN 61095 et CEI 60947-4-1. Couramment utilisés pour l'éclairage, le chauffage, la ventilation et les pompes, ils s'installent facilement sur des rails DIN dans les armoires et les tableaux électriques.

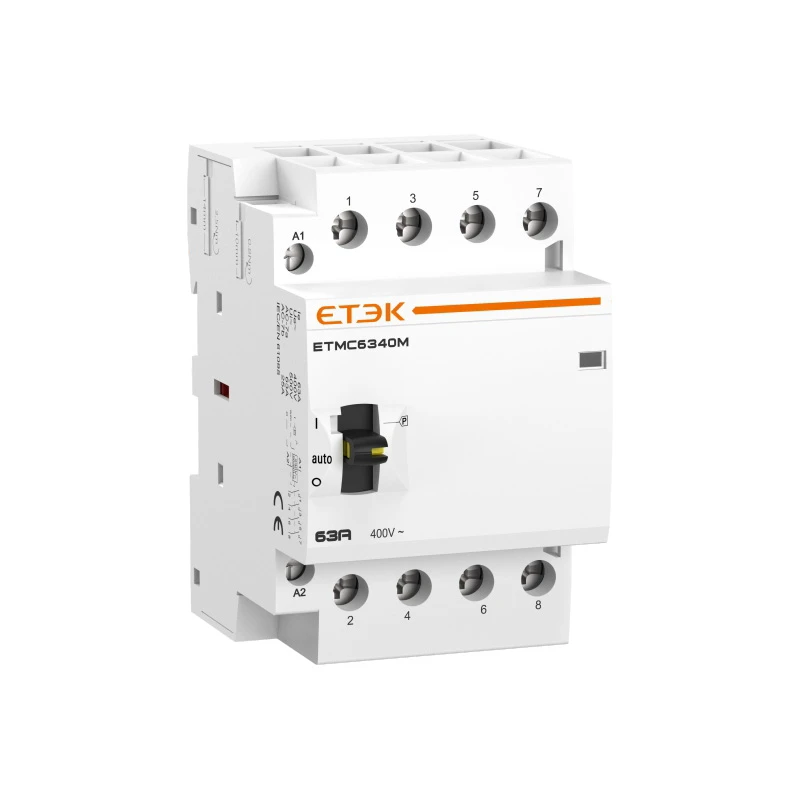

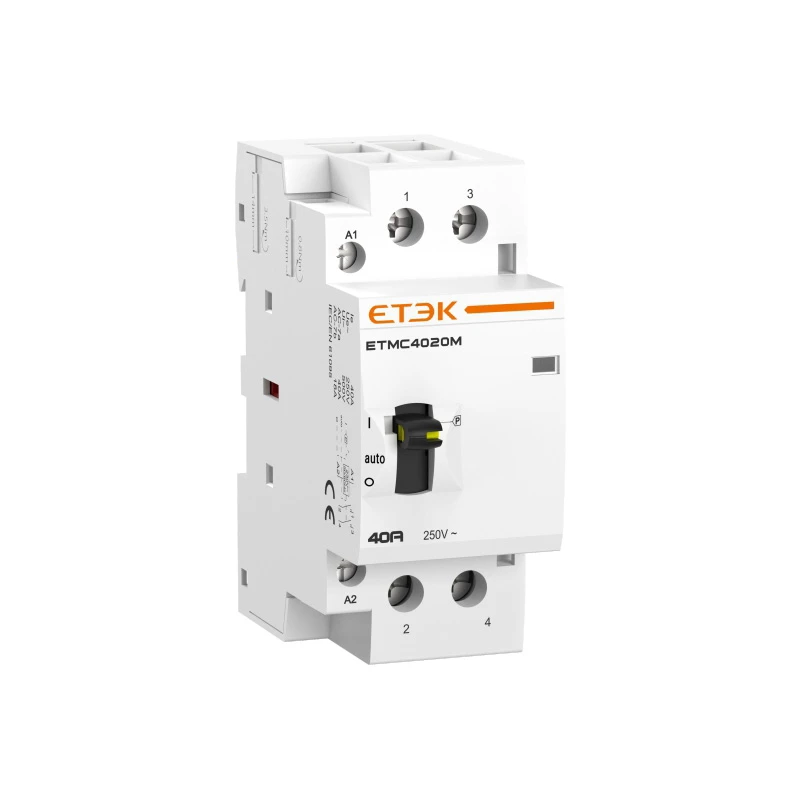

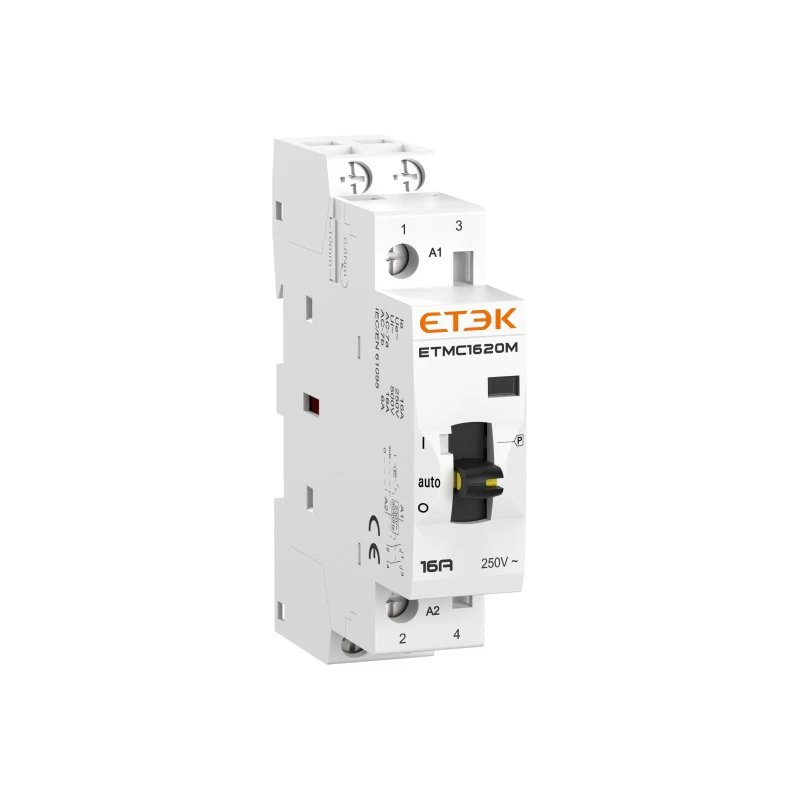

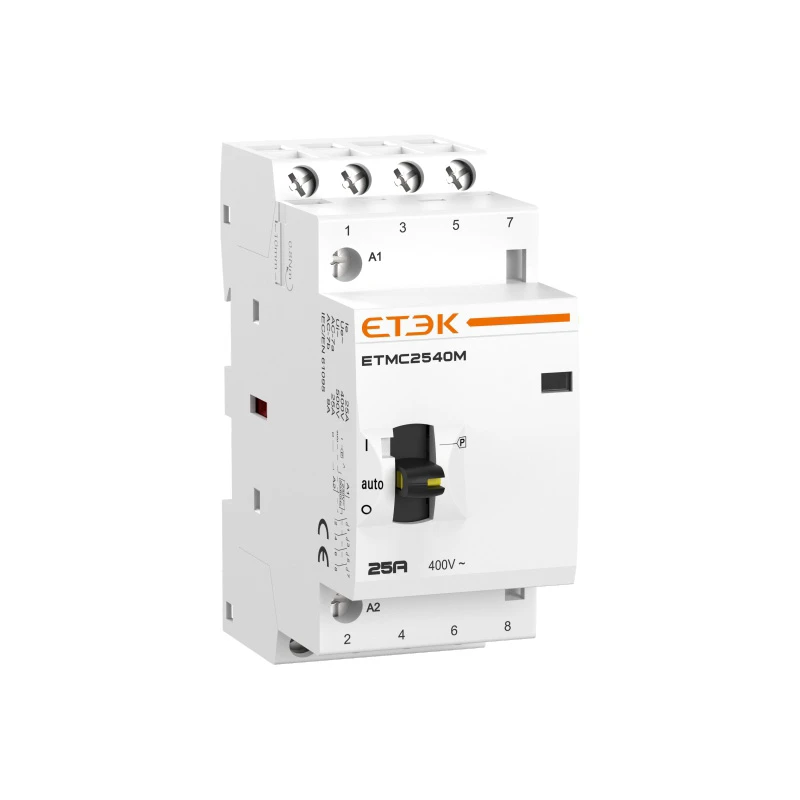

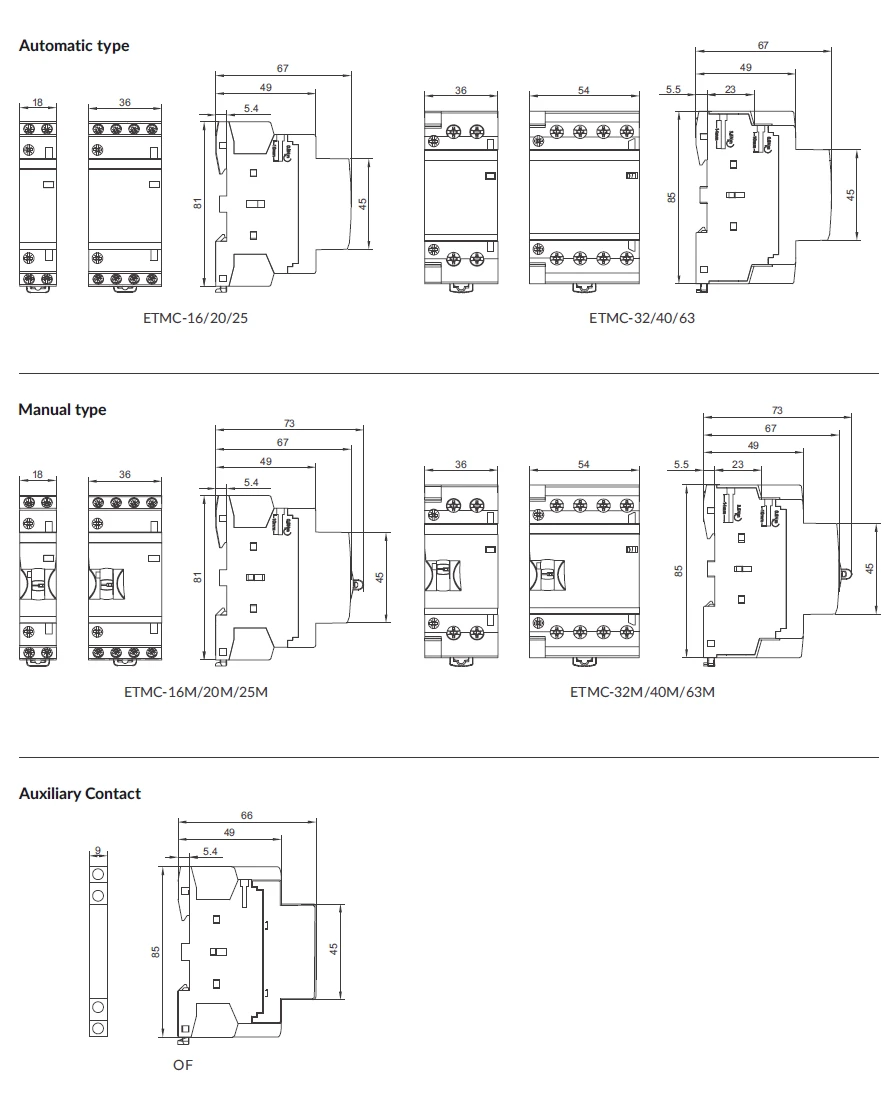

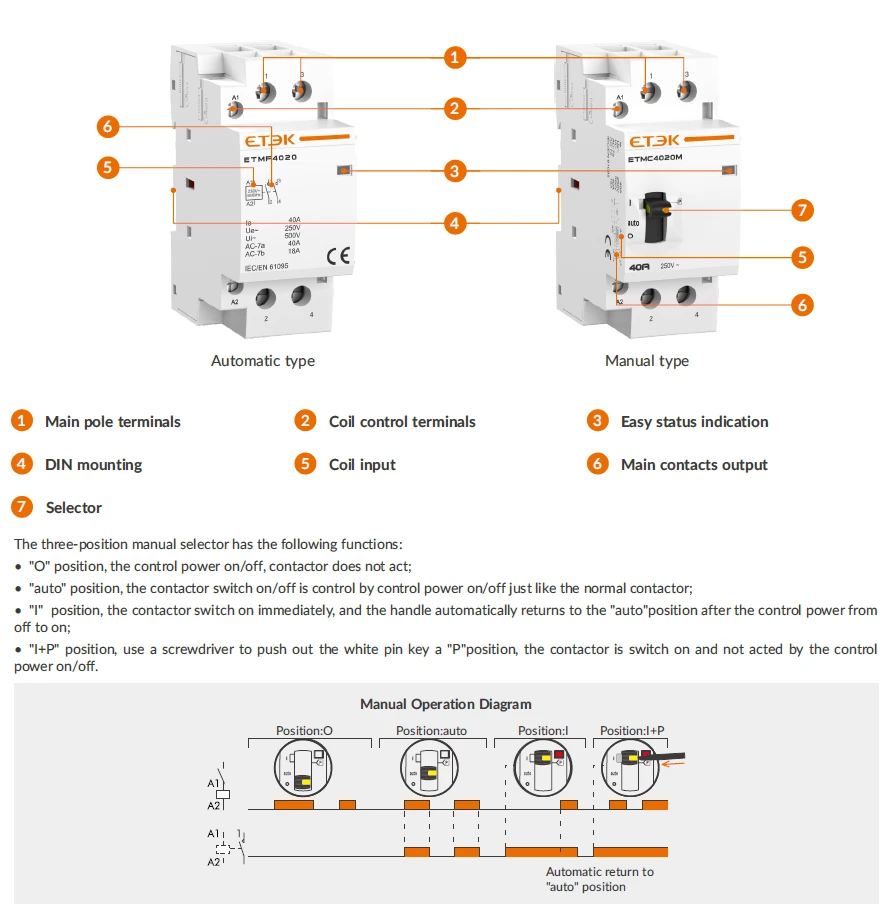

Afin de répondre à la diversité des besoins, les contacteurs ETMC sont disponibles en versions à commande automatique et à commande manuelle. Leur conception extérieure et leurs dimensions s'harmonisent avec celles des produits de protection des circuits de la série T, garantissant ainsi une apparence homogène et une installation côte à côte sans raccord visible, pour une esthétique et une disposition cohérentes du tableau électrique.



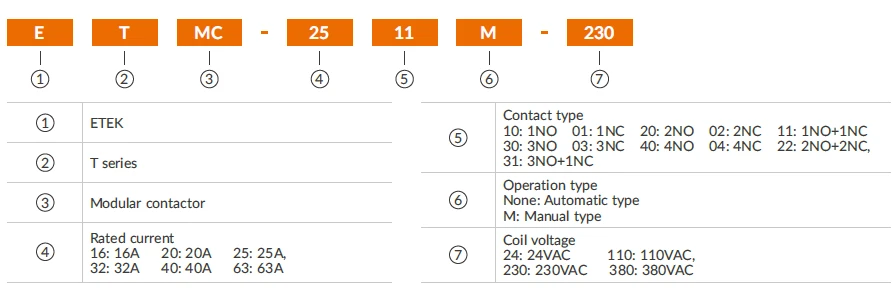

| Norme | IEC/EN 61095, IEC/EN 60947-4-1 | ||||
| Modèle | ETMC-16 | ETMC-20 | ETMC-25 | ||
| Courant nominal In (A) | AC-7a | 16 | 20 | 25 | |
| AC-7b | 6 | 7 | 9 | ||
| Courant thermique conventionnel Ith(A) | 25 | 25 | 25 | ||
| Modes de commande | Automatique/Manuel | ||||
| Tension d'isolation nominale Ui(V) | 500 | ||||
| Tension nominale de service Ue(V) | 250(1P/2P),400(3P/4P) | ||||
| Nombre de contacts principaux | 1P | 1NO, 1NC | |||
| 2P | 1NO+1NC,2NO,2NC | ||||
| 3P | 3NO,3NC | ||||
| 4P | 4NO, 4NC, 2NO+2NC, 3NO+1NC | ||||
| Puissance du produit (230 V) | 1P | Déclenchement | 2,8 VA | 2,8 VA | 2,8 VA |
| En fonctionnement | 11,5 VA | 11,5 VA | 11,5 VA | ||
| 2P | Déclenchement | 2,8 VA | 2,8 VA | 2,8 VA | |
| En fonctionnement | 11,5 VA | 11,5 VA | 11,5 VA | ||
| 3P | Déclenchement | 4,1 VA | 4,1 VA | 4,1 VA | |
| En fonctionnement | 31 VA | 31 VA | 31 VA | ||
| 4P | Déclenchement | 4,1 VA | 4,1 VA | 4,1 VA | |
| En fonctionnement | 31 VA | 31 VA | 31 VA | ||
| Puissance de commande (kW) | AC-7a | 250 V | 3,5 | 4,5 | 5,5 |
| 400 V | 6 | 7,5 | 9,5 | ||
| AC-7b | 250 V | 1,4 | 1,6 | 2 | |
| 400 V | 2,2 | 2,5 | 3,2 | ||
| Perte thermique (W) | 1,2 | 1,2 | 1,2 | ||
| Tension nominale de commande (Us) | 24/110/230 V CA (1P/2P), 24/110/230/380 V CA (3P/4P) | ||||
| Durée de vie électrique (cycles) | 10x10⁴ | ||||
| Durée de vie mécanique (cycles) | 10×10⁵ | ||||
| Tension nominale de tenue aux impulsions (Uimp) | 4 kV | ||||
| Degré de pollution | 2 | ||||
| Indice de protection | IP20 | ||||
| Température ambiante | -5 ℃ à +50 ℃ | ||||
| Température de stockage | -40 °C à +70 °C | ||||
| Installation | Montage sur rail DIN 35 mm | ||||
| Capacité de câblage | Circuit de commande |
Câblage fixe | 1,5~2,5 mm² | ||
| Fil souple | 1,5~6 mm² | ||||
| Circuit d'alimentation |
Câble rigide | 1,5~4 mm² | |||
| Câble souple | 1,5~6 mm² | ||||
| Couple (N.m) | Circuit de commande | 0,8 | |||
| Circuit d'alimentation | 0,8 | ||||
| Norme | IEC/EN 61095, IEC/EN 60947-4-1 | ||||
| Modèle | ETMC-32 | ETMC-40 | ETMC-63 | ||
| Courant nominal In (A) | AC-7a | 32 | 40 | 63 | |
| AC-7b | 12 | 18 | 25 | ||
| Courant thermique conventionnel Ith(A) | 63 | 63 | 63 | ||
| Modes de commande | Automatique/Manuel | ||||
| Tension d'isolation nominale Ui(V) | 500 | ||||
| Tension nominale de service Ue(V) | 250(1P/2P),400(3P/4P) | ||||
| Nombre de contacts principaux | 1P | 1NO, 1NC | |||
| 2P | 1NO+1NC,2NO,2NC | ||||
| 3P | 3NO,3NC | ||||
| 4P | 4NO, 4NC, 2NO+2NC, 3NO+1NC | ||||
| Puissance du produit (230 V) | 1P | Déclenchement | / | / | / |
| Fonctionnement | / | / | / | ||
| 2P | Déclenchement | 4,1 VA | 4,1 VA | 4,1 VA | |
| En service | 31 VA | 31 VA | 31 VA | ||
| 3P | Déclenchement | 7VA | 7VA | 7VA | |
| En service | 48VA | 48VA | 48VA | ||
| 4P | Déclenchement | 7VA | 7VA | 7VA | |
| En service | 48 VA | 48 VA | 48 VA | ||
| Puissance de commande (kW) | AC-7a | 250 V | 8 | 9 | 14 |
| 400 V | 12 | 15 | 24 | ||
| AC-7b | 250 V | 3 | 4 | 5,5 | |
| 400 V | 4,5 | 6 | 8 | ||
| Perte thermique (W) | 1,6 | 2,1 | 2,1 | ||
| Tension nominale de commande (Us) | 24/110/230 V CA (1P/2P), 24/110/230/380 V CA (3P/4P) | ||||
| Durée de vie électrique (cycles) | 10×10⁴ | ||||
| Durée de vie mécanique (cycles) | 10×10⁵ | ||||
| Tension de tenue aux impulsions nominale (Uimp) | 4 kV | ||||
| Degré de pollution | 2 | ||||
| Indice de protection | IP20 | ||||
| Température ambiante | -5 ℃ à +50 ℃ | ||||
| Température de stockage | -40 ℃ à +70 ℃ | ||||
| Installation | Montage sur rail DIN 35 mm | ||||
| Capacité de câblage | Circuit de commande |
Câble rigide | 1,5~2,5 mm² | ||
| Câble souple | 1,5~6 mm² | ||||
| Circuit d'alimentation |
Câble rigide | 6~16 mm² | |||
| Fil souple | 6~25 mm² | ||||
| Couple (N.m) | Circuit de commande | 0,8 | |||
| Circuit de puissance | 3.5 | ||||
| Contact auxiliaire | ||||
![]() |
Modèle | OF-11 | OF-20 | |
| Nombre de contacts | 1NO+1NC | 2NO | ||
| Tension d'isolation nominale Ui (V) | 500 | |||
| Tension de choc nominale (Uimp) | 4 kV | |||
| Catégorie d'utilisation | AC-12 | 240 V/5 A | ||
| AC-15 | 230 V/2 A | |||
| DC-13 | 130 V/1 A | |||
| Capacité de câblage | Câble souple | 1,5~6 mm² | ||
| Fil rigide | 1,5~6 mm² | |||
| Schéma de câblage | ![]() |
![]() |
||
