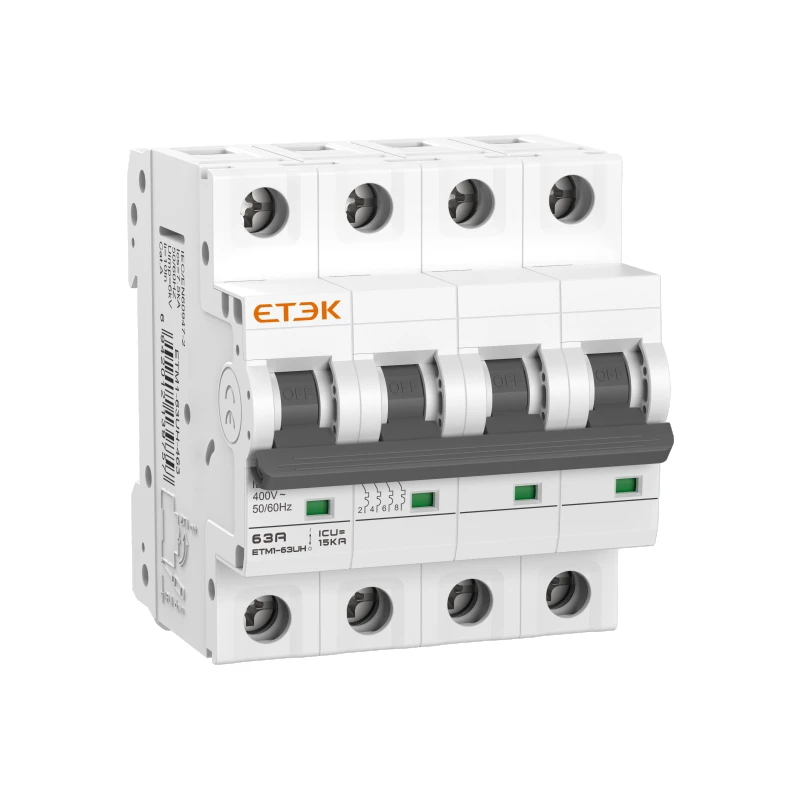

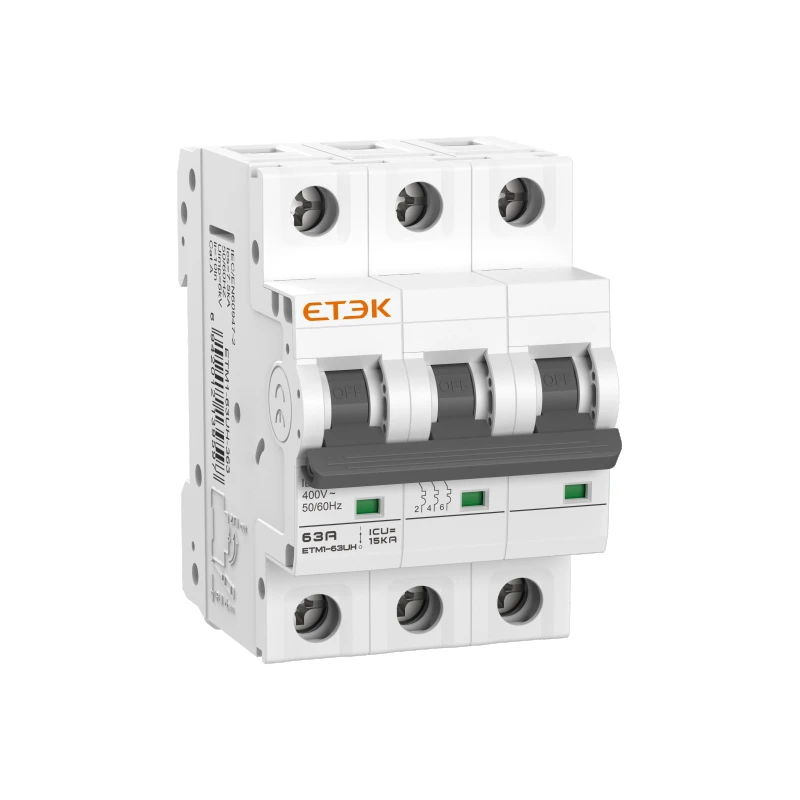

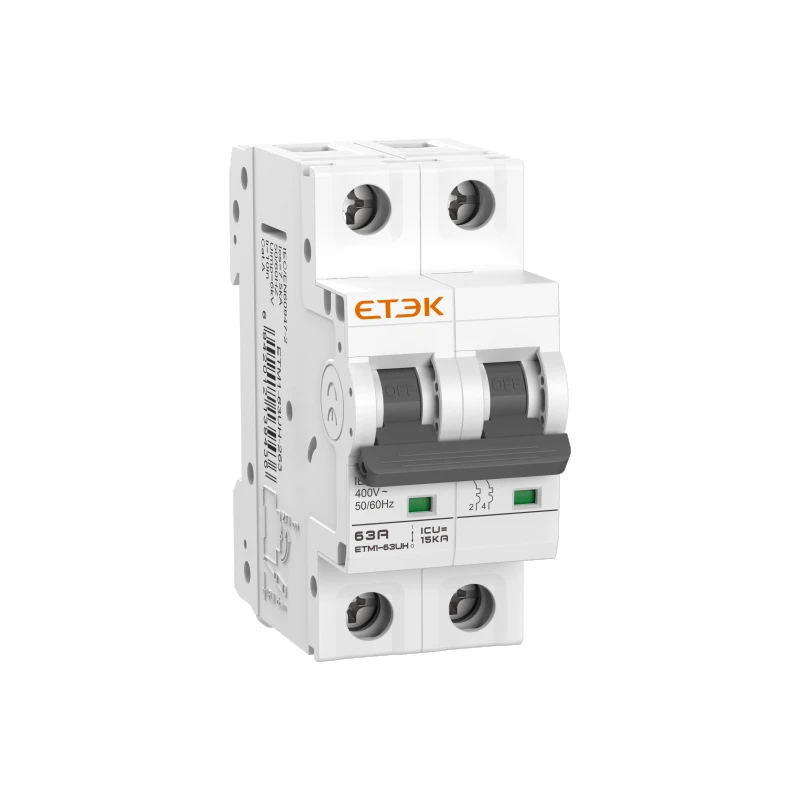

Disjoncteur miniature ETM1-63UH 15 kA

Disjoncteur miniature 15 kA

Le disjoncteur miniature de la série ETM1-63UH est spécialement conçu pour la protection des réseaux de distribution électrique en bout de ligne dans les immeubles de bureaux, les locaux résidentiels et les applications industrielles générales. Il convient aux circuits en courant alternatif 50/60 Hz, avec une tension nominale de 110/240/415 V et un courant nominal allant jusqu'à 63 A.

Doté d'une protection contre les surcharges et les courts-circuits, il peut également être utilisé pour des opérations de commutation de ligne peu fréquentes dans des conditions normales. Avec une capacité de coupure de court-circuit ultime (Icu) maximale de 15 kA, il assure une protection fiable des circuits.

Pouvoir de coupure : 15 kA
Courants nominaux : 1 A à 63 A
Protection maximale pour les circuits à haut risque
Conforme à la norme CEI 60947-2

Renseignez-vous dès MAINTENANT

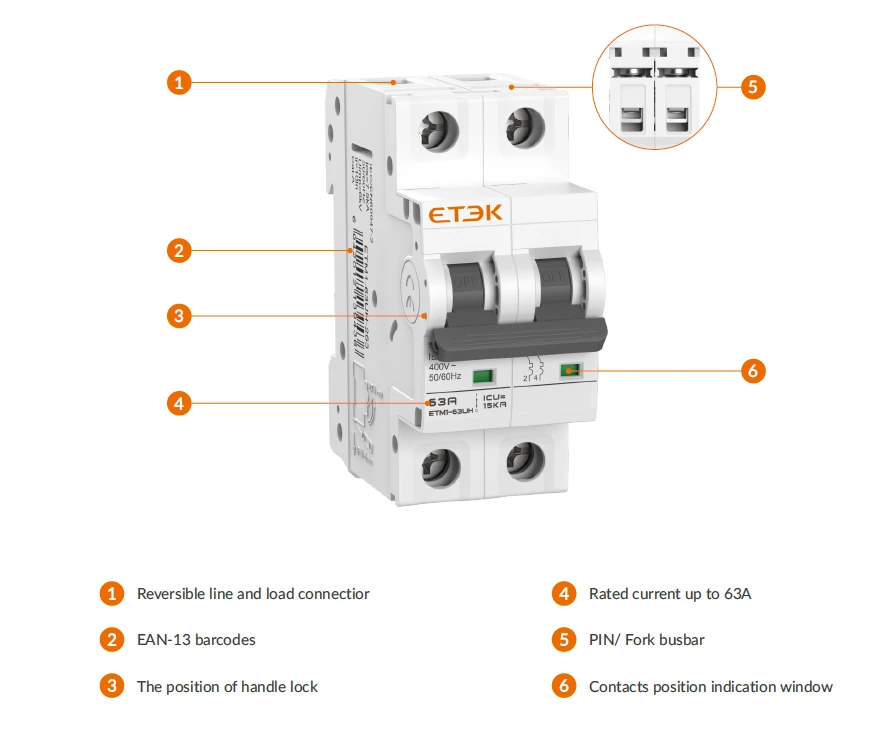

Caractéristiques du produit

Indice de protection IP20 :
Bornes de raccordement protégées contre les contacts accidentels.
Extension modulaire des accessoires :
Convient au montage rapide et facile de composants supplémentaires, tels que des interrupteurs auxiliaires et des contacts de signalisation de défaut.
Code EAN :
Le boîtier est muni d'un code EAN imprimé par tampographie.
Norme :
CEI 60947-2 : Appareillage à basse tension – Partie 2.
Raccordement multiple :
Les bornes d'entrée et de sortie conviennent pour : câble standard, barres omnibus à fourche, barres omnibus à broches, connexion simultanée barre omnibus à fourche + câble.
Indication de la position des contacts :
Reconnaissance fiable de l'état de commutation grâce à un indicateur de position rouge/vert.
Conforme RoHS :
ETEK utilise des matériaux de boîtier de pointe respectueux de l'environnement. Grâce à la dernière génération de thermoplastiques sans halogène pour les disjoncteurs miniatures, il est désormais possible de recycler entièrement ces derniers, ce qui réduit la pollution environnementale. L'ensemble de la gamme de dispositifs de protection des circuits de la série T est conforme aux normes RoHS.

Conseils d'utilisation

Schéma de câblage

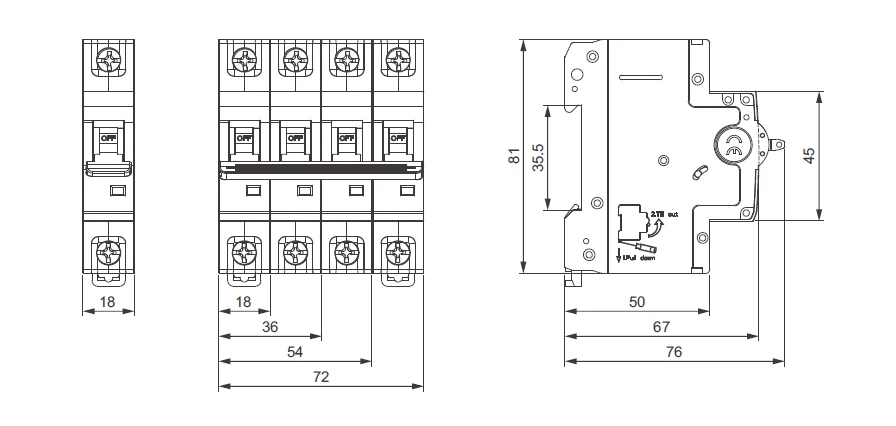

Dimensions (mm)

Caractéristiques techniques

Données générales
Protection	Surintensité et court-circuit
Type de déclenchement	Thermo-magnétique
Nombre de pôles	1P, 2P, 3P, 4P
Tension nominale de service (Ue)	1P : 110/230 V, 120/240 V, 230/400 V, 240/415 V 2P, 3P, 4P : 230/400 V, 240/415 V, 400/415 V
Courant nominal (In)	1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63 A
Fréquence nominale	50/60 Hz
Tension d'isolation nominale (Ui)	440 V
Tension de tenue aux impulsions nominale (Uimp) (1,2/50 μs)	6 kV
Tension d'essai diélectrique	2 kV (50/60 Hz, 1 min.)
Résistance au feu (essai au fil incandescent)	960 ± 15 °C (boîtier) ; 650 ± 10 °C (poignée)
Degré de pollution	2

Données conformes à la norme IEC/EN 60947-2
Capacité nominale de coupure en court-circuit lcu (kA)	15 kA
Pouvoir de coupure nominal en service Ics (kA)	7,5 kA
Caractéristiques de déclenchement thermique	1,05×In Pas de déclenchement dans l'heure ; 1,3×In Déclenchement dans l'heure
Caractéristiques de déclenchement instantané	8ln-12In

Caractéristiques mécaniques
Durée de vie électrique	10 000 cycles
Durée de vie mécanique	20 000 cycles
Indication de la position des contacts	vert OFF/rouge ON
Indice de protection	IP20
Température de référence	30 °C
Température ambiante de fonctionnement (avec une moyenne journalière ≤ 35 °C)	-25 °C à +55 °C
Température de stockage	-30℃~+70℃

Installation
Type de raccordement des bornes	Barre omnibus à câble/à broches/à fourche
Bloc de bornes	Connexion par vis à pression
Section maximale des câbles	16 mm² pour les câbles souples / 25 mm² pour les câbles rigides
Couple de serrage maximal	2,5 N·m
Type de montage	Montage sur rail DIN 35 mm
Mode d'entrée	Bidirectionnel

Contact auxiliaire pour déclenchement à distance ou signalisation
Contact auxiliaire	Oui
Contact auxiliaire et d'alarme	Oui
Déclenchement par shunt	Oui
Déclenchement par shunt et contact auxiliaire	Oui
Déclenchement par perte de tension	Oui
Déclenchement par surtension	Oui
Déclenchement par sous-tension	Oui
Déclenchement par sur-sous-tension	Oui
Verrouillage mécanique	Oui
