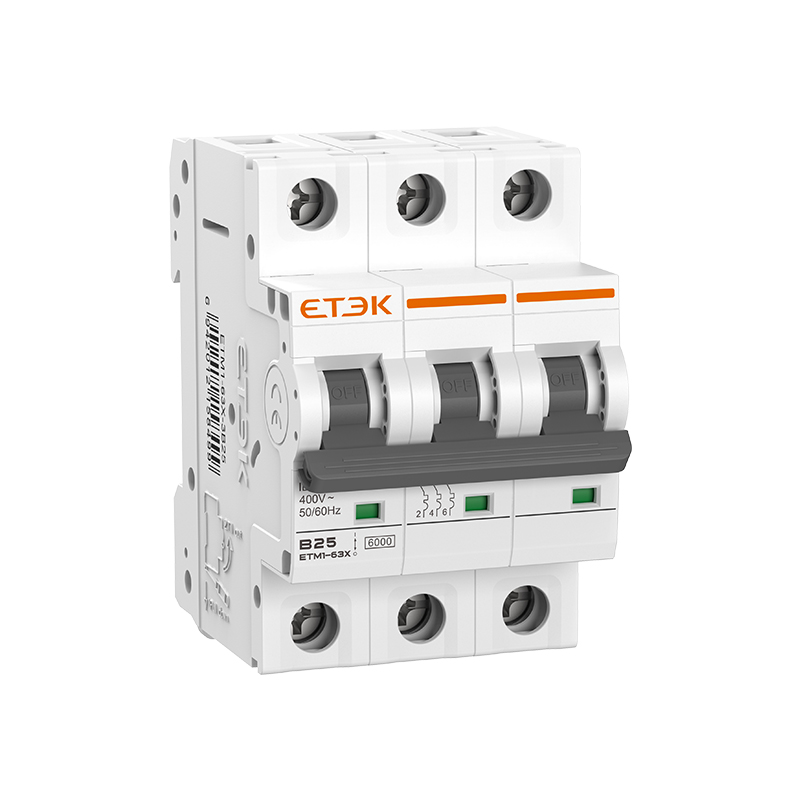

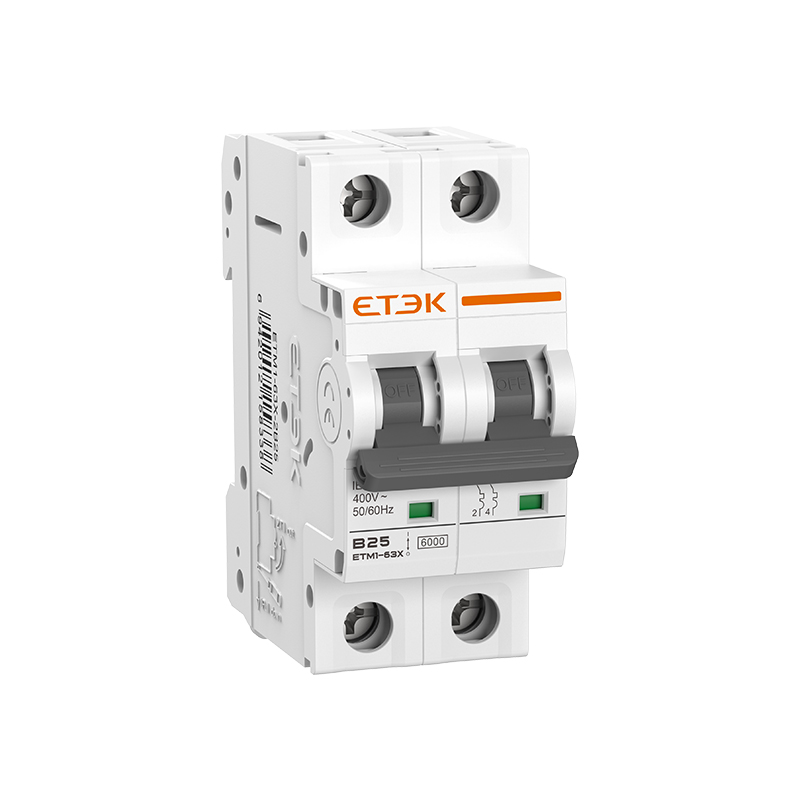

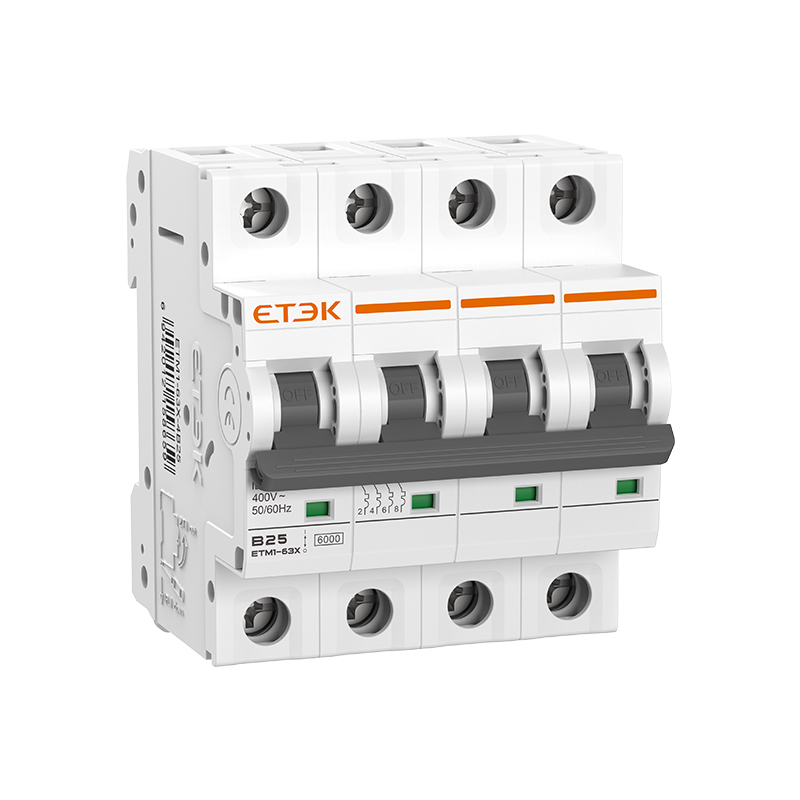

Le disjoncteur miniature de la série ETM1-63X est spécialement conçu pour la protection des réseaux de distribution électrique dans les immeubles de bureaux, les locaux résidentiels et les applications industrielles générales.

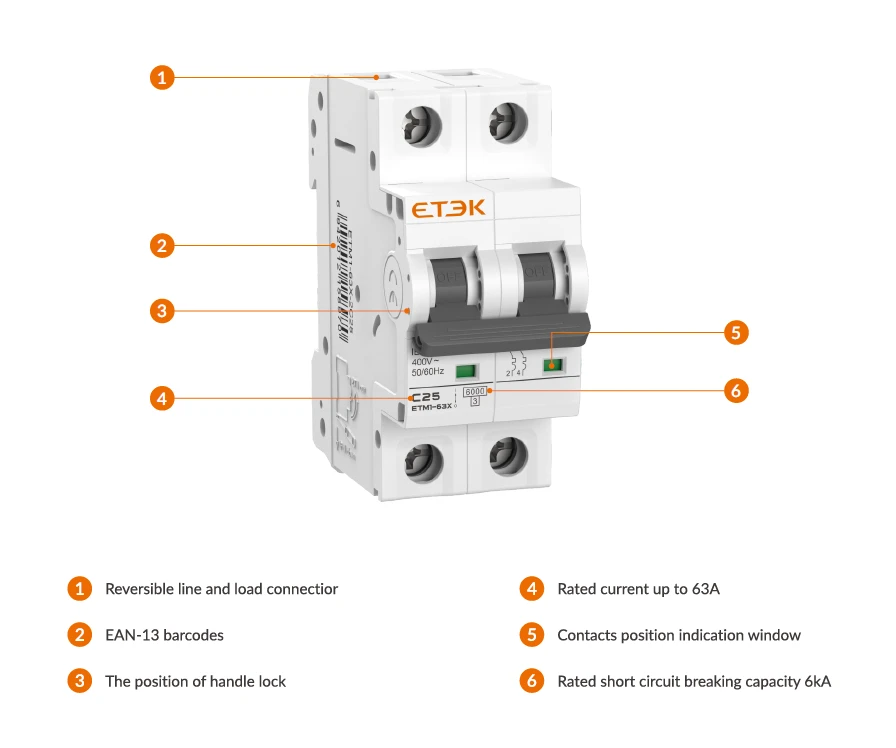

Ce produit intègre des bornes combinées à protection contre les contacts accidentels et offre une indication de l'état d'ouverture/fermeture des contacts, ce qui renforce considérablement la sécurité d'utilisation. De plus, divers accessoires modulaires peuvent être configurés pour répondre aux besoins variés des applications.
Données générales |
|
|
Protection
|
Surintensité et court-circuit
|
|
Type de déclenchement
|
Thermo-magnétique
|
|
Nombre de pôles
|
1P, 2P, 3P, 4P
|
|
Tension nominale de service (Ue)
|
1P : 2110/230 V, 120/240 V, 230/400 V, 240/415 V
2P, 3P, 4P : 230/400 V, 240/415 V, 400/415 V
|
|
Courant nominal (In)
|
1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63 A
|
|
Fréquence nominale
|
50/60 Hz
|
|
Tension d'isolation nominale (Ui)
|
415 V
|
|
Tension de tenue aux impulsions nominale (Uimp) (1,2/50 μs)
|
6 kV
|
|
Tension d'essai diélectrique
|
2 kV (50/60 Hz, 1 min.)
|
|
Résistance au feu (essai au fil incandescent)
|
960 ± 15 °C (boîtier) ; 650 ± 10 °C (poignée)
|
|
Degré de pollution
|
2
|
Données conformes à la norme CEI/EN 60898-1 |
|
|
Capacité nominale de coupure en court-circuit (Icn)
|
6 kA |
|
Pouvoir de coupure nominal en service (Ics)
|
6 kA |
|
Classe de limitation d'énergie
|
3 |
|
Caractéristiques de déclenchement thermique
|
1,13×In Pas de déclenchement dans l'heure ; 1,45×In Déclenchement dans l'heure
|
|
Caractéristiques de déclenchement instantané
|
B : 3In-5In ; C : 5In-10In ; D : 10In-20In
|
Caractéristiques mécaniques |
|
|
Durée de vie électrique
|
4 000 cycles
|
|
Durée de vie mécanique
|
20 000 cycles
|
|
Indication de la position des contacts
|
vert OFF / rouge ON
|
|
Indice de protection
|
IP20
|
|
Température de référence
|
30 °C
|
|
Température ambiante de fonctionnement (avec une moyenne journalière ≤ 35 °C)
|
-25 °C ~ +55 °C
|
|
Température de stockage
|
-30°C ~ +70°C
|

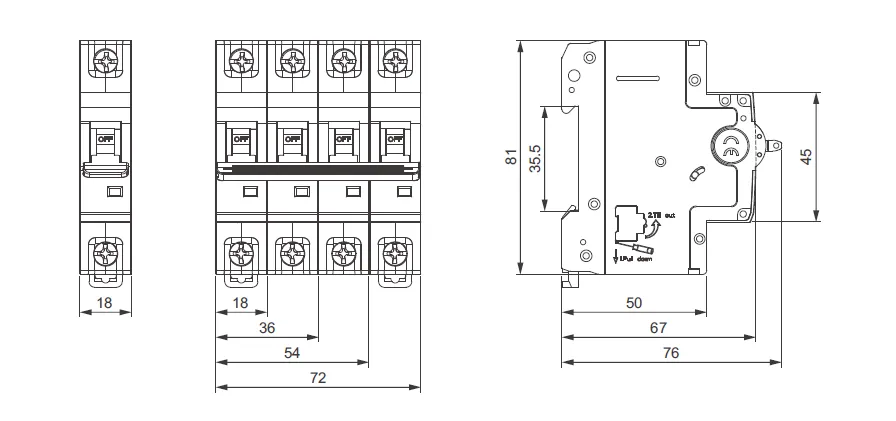

Installation |
|
|
Type de raccordement des bornes
|
Type de câble/broches
|
|
Bornier
|
Connexion par vis à pression
|
|
Section maximale des bornes pour le câble
|
16 mm² souple / 25 mm² rigide
|
|
Couple de serrage max.
|
2,5 N.m
|
|
Type de montage
|
Montage sur rail DIN 35 mm
|
|
Mode d'entrée
|
Bidirectionnel
|
Contact auxiliaire pour déclenchement ou signalisation à distance |
|
|
Contact auxiliaire
|
Oui |
|
Contact auxiliaire et d'alarme
|
Oui |
|
Déclencheur à shunt
|
Oui |
|
Déclenchement par shunt et contact auxiliaire
|
Oui |
|
Déclencheur de perte de tension
|
Oui |
|
Déclencheur de surtension
|
Oui |
|
Déclenchement par sous-tension
|
Oui |
|
Déclenchement en cas de surtension et de sous-tension
|
Oui |
|
Verrouillage mécanique
|
Oui |
