New Zealand (English)Protection du circuit principal dans les réseaux de distribution résidentiels
Langue

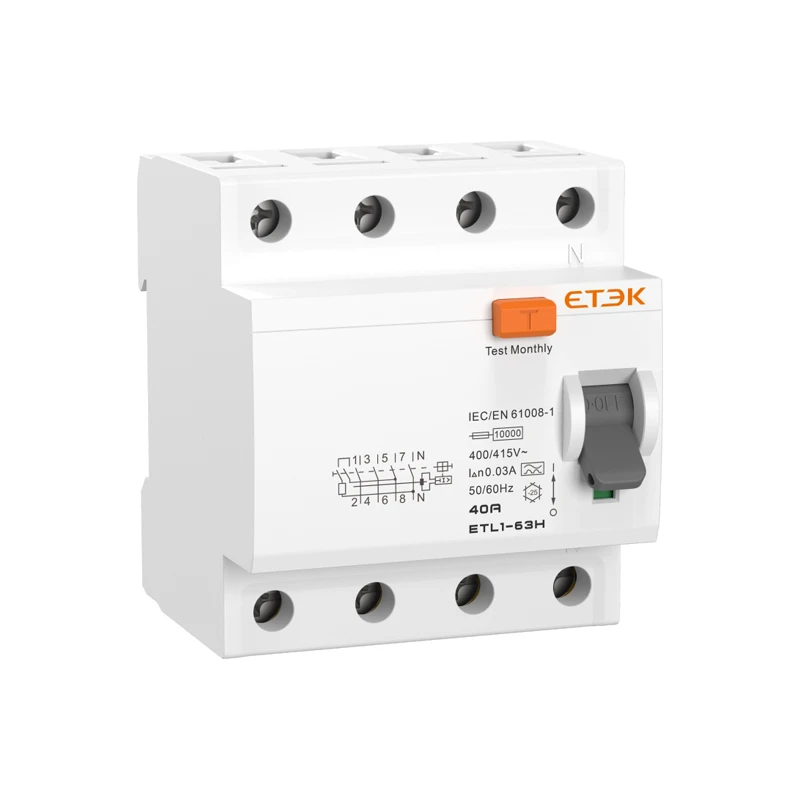

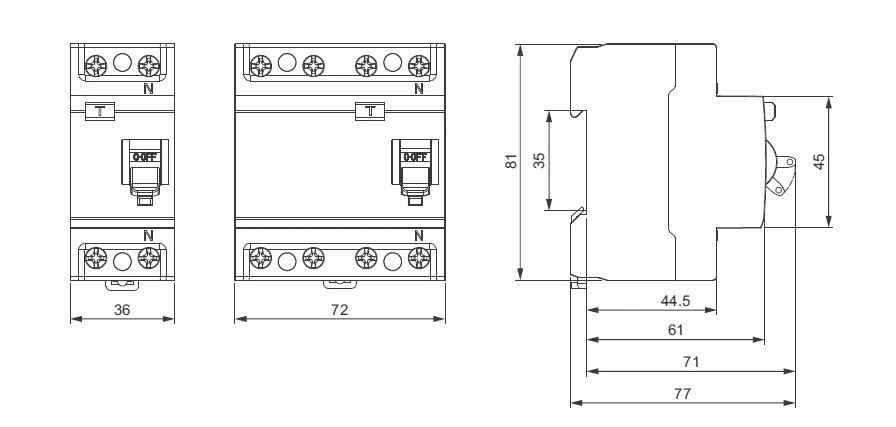

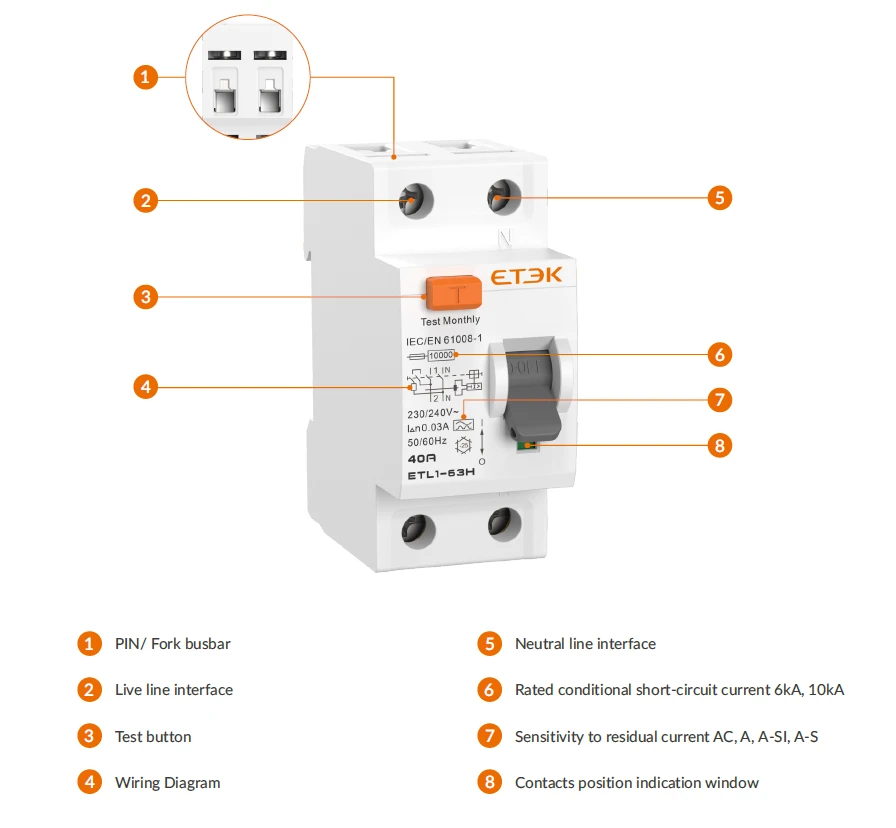

Le disjoncteur différentiel (RCCB) ETL1-63 offre une protection fiable contre les courants de fuite, réduisant ainsi considérablement le risque d'électrocution par contact indirect. Conçu pour offrir une grande polyvalence, il prend en charge à la fois les réseaux monophasés (240 V, 1P+N) et triphasés (415 V, 3P+N), avec une intensité nominale pouvant atteindre 63 A. Cela garantit des performances fiables pour une large gamme d'applications dans les environnements résidentiels, commerciaux et industriels.
| Caractéristiques techniques | |
| Norme | IEC/EN 61008-1 |
| Protection | Défaut à la terre |
| Type de déclenchement | Type électromagnétique |
| Type à courant résiduel | AC, A, A-SI, A-S |
| Temps de coupure à lΔn | CA, type A sans temporisation : ≤100 ms |
| Temporisation A-SI : 10-300 ms | |
| Temporisation A-S : 130-500 ms | |
| Nombre de pôles | 1P+N, 3P+N, pôle N à droite |
| Tension d'isolation (Ui) | 500 V |
| Tension nominale (Ue) | 1P+N : 230/240 V~ ; 3P+N : 400/415 V~ |
| Courants nominaux (In) | 16, 25, 32, 40, 63 A |
| Courants nominaux de sensibilité (IΔn) | 10 mA (uniquement pour 1P+N 16 A, 25 A) |
| 30, 100, 300 mA | |
| Pouvoir de coupure et de fermeture nominal (IΔm) | 500 A (In ≤ 50 A) |
| 10In (In > 50 A) | |
| Fréquence nominale | 50/60 Hz |
| Courant de court-circuit conditionnel nominal (Inc=IΔc) | ETL1-63 : 6 kA |
| ETL1-63H : 10 kA | |
| Tension de tenue aux impulsions nominale (Uimp) (1,2/50 μs) | 4 kV |
| Tension d'essai diélectrique | 2 kV (50/60 Hz, 1 min.) |
| Résistance au feu (essai au fil incandescent) | 960 ± 15 °C (boîtier) |
| 650 ± 10 °C (poignée) | |
| Durée de vie électrique | 2 000 cycles |
| Durée de vie mécanique | 4 000 cycles |
| Indicateur de position des contacts | vert (arrêt) / rouge (marche) |
| Indice de protection | IP20 |
| Température ambiante | -25 °C à +40 °C |
| Température de stockage | -30 °C à +70 °C |
| Type de connexion des bornes | Câble / Type à broches / Barre omnibus à fourche |
| Section maximale des bornes pour câble | 16 mm² souple / 25 mm² rigide |
| Couple de serrage maximal | 2,5 N.m |
| Installation | Montage sur rail DIN 35 mm |
| Mode d'entrée | Bidirectionnel |
