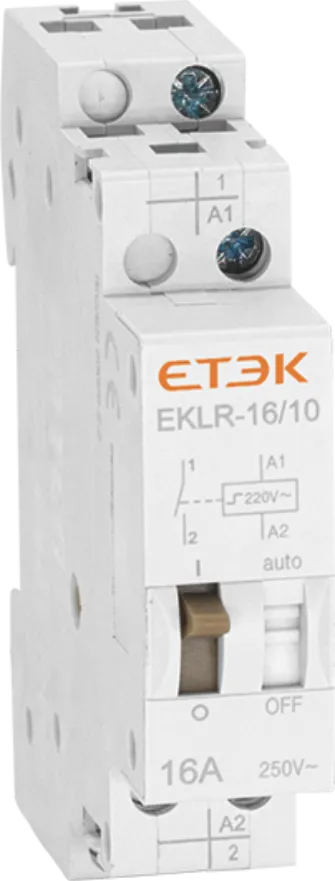

Relais impulsionnels et interrupteurs bistables pour systèmes de distribution d'énergie

Description

Les relais à impulsion, également appelés interrupteurs bistables, sont un type de relais à verrouillage, utilisés pour commuter diverses charges électriques. Lorsqu'ils ne sont pas amorcés électriquement ou actionnés manuellement, ils restent stables dans leur position de fonctionnement et changent de position lors d'une amorce ou d'une action. On les retrouve par exemple dans un circuit d'éclairage ou un convoyeur.

Application

Les relais à impulsions servent à commander, au moyen de boutons-poussoirs, des circuits d'éclairage composés de :

1. Lampes à incandescence, lampes halogènes basse tension, etc. (Charges résistives)

2. Lampes fluorescentes, lampes à décharge, etc. (Charges inductives)

3. La fermeture du ou des pôles du relais d'impulsion est déclenchée par une impulsion sur la bobine.

4. Possédant deux positions mécaniques stables, le ou les pôles s'ouvriront sous l'effet de la prochaine impulsion. Chaque impulsion reçue par la bobine inverse la position du ou des pôles.

5. Peut être commandé par un nombre illimité de boutons-poussoirs.

6. Consommation d'énergie nulle.

Caractéristiques techniques

Données techniques
circuit de commande
Puissance dissipée (pendant l'impulsion)		1, 2P:19VA
Contrôle PB illuminé		Courant max. 3 mA (si > utiliser un ATLz)
Seuil de fonctionnement		Min. 85 % d'Un conforme à la norme IEC/EN60669-2-2
Durée de l'ordre de contrôle		50 ms à 1 s (200 ms recommandés)
temps de réponse
Circuit d'alimentation
Tension nominale (Ue)	1P,2P	24...250 V CA
Fréquence		50 Hz ou 60 Hz
Nombre maximal d'opérations par minute		5
Nombre maximal d'opérations de commutation par jour		100
Caractéristiques supplémentaires par rapport à la norme IEC/EN60947-3
Tension d'isolement (Ui)		440 V CA
Degré de pollution		3
Tension de résistance à l'impulsion nominale (Uimp)		6 kV
Endurance (OC)
Électricité conforme à la norme IEC/EN60947-3		200 000 cycles (AC21)
		100 000 cycles (AC22)
Catégorie de surtension		IV
Autres caractéristiques
Degré de protection (IEC60529)	Appareil uniquement	IP20
	Dispositif dans un boîtier modulaire	IP40 Classe d'isolation II
Température de fonctionnement		-20°C à +50°C
température de stockage		-40°C à +70°C
Tropicalisation (IEC60068-1)		Traitement 2 (humidité relative de 95 % à 55 °C)
Sécurité

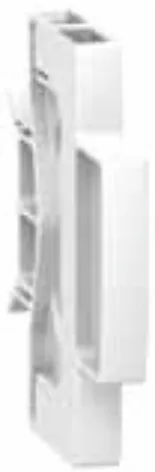

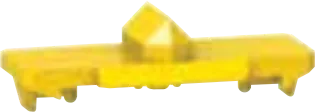

Accessoires	Clips jaunes	Entretoise
Fonction
	Assurez la liaison mécanique et/ou électrique entre les relais d'impulsion et leurs auxiliaires.	Nécessaire pour réduire l'élévation de température des appareils modulaires installés côte à côte. Il est recommandé de séparer les appareils électroniques (thermostat, horloge programmable, etc.) des appareils électromécaniques (relais, contacteurs).
Caractéristiques
Largeur en modules de 9 mm	-	1

Dimensions

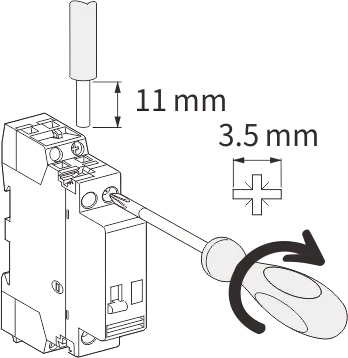

Connexion
	Taper	Notation	Circuit	Resserrage couple	câbles en cuivre
					Rigide ou virole	flexible ou virole
				DB122945
	EKLR16	16 A	Contrôle	1 Nm	0,5 à 4 mm²	1 à 4 mm²
			Pouvoir		1,5 à 4 mm²	1,5 à 4 mm²

Opération
