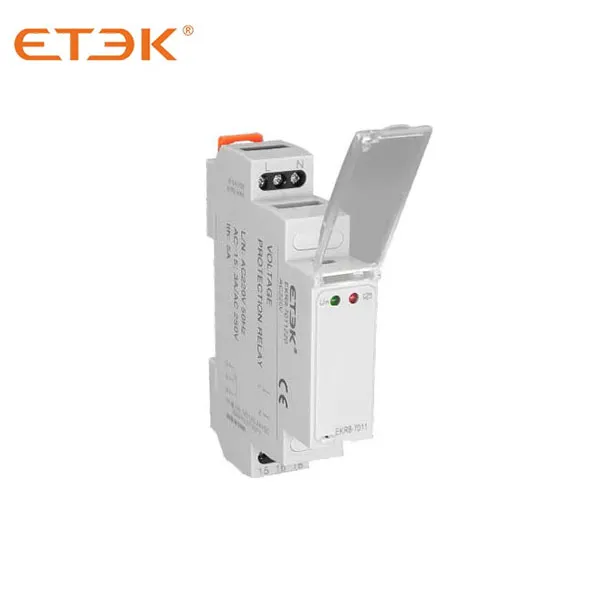

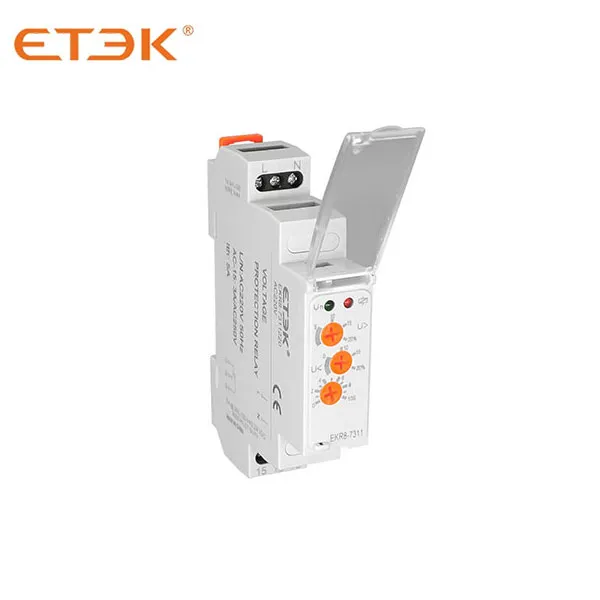

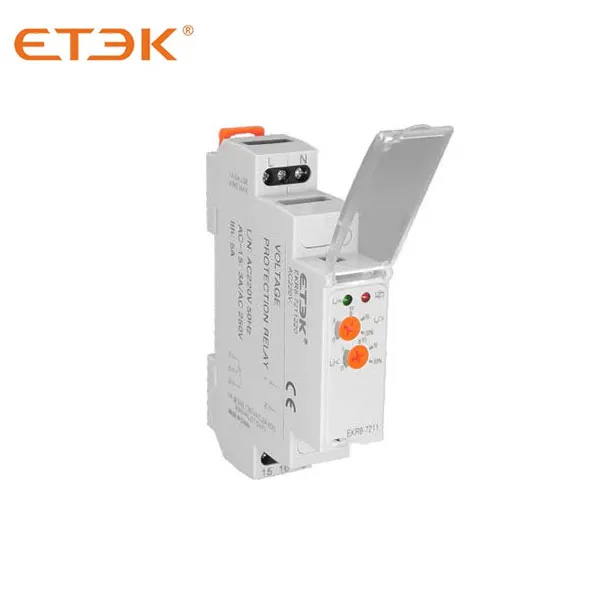

Relais de protection de surveillance de tension monophasé EKR8-7, surtension ou sous-tension réglable

Le relais de protection de tension utilise un processeur à grande vitesse et à faible consommation comme cœur. Lorsque la ligne d'alimentation présente une surtension, une sous-tension ou une défaillance de phase, une inversion de phase, le relais coupe le circuit rapidement et en toute sécurité pour éviter les accidents causés par une tension anormale envoyée à l'appareil terminal.

Renseignez-vous maintenant PDF

Relais de protection de surveillance de tension monophasé EKR8-7, surtension ou sous-tension réglable

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

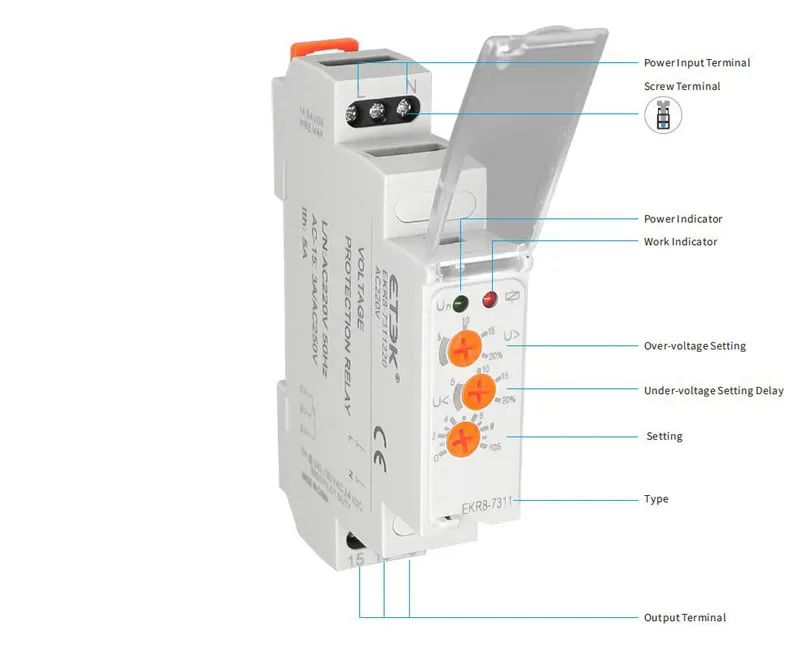

Les relais de surveillance de tension monophasés sont conçus pour protéger les charges monophasées contre les variations de tension non autorisées sur le réseau. Ils disposent d'une large gamme de réglages, notamment la temporisation de mise sous tension pour la protection des équipements de réfrigération, de compresseur et de climatisation.

1. Coupez la ligne en cas de surtension ou de sous-tension, puis réinitialisez et reconnectez automatiquement la ligne après

retour à la normale sans opération manuelle.

2. Lorsque la ligne apparaît transitoire ou transitoire sur et sous-tension, le protecteur ne fonctionne pas mal.

Paramètres techniques

Données techniques

Données techniques

EKR8-7011
EKR8-7211
EKR8-7311
Type de surveillance
Monophasé
Caractéristiques de sortie
SPDT
Surtension
15%
0 à 20 %
0 à 20 %
Sous tension
15%
0 à 20 %
0 à 20 %
Délai de temporisation
 3S 3S 0,1-10S
Tension de fonctionnement
AC110V ou 220V
Fréquence
50/60 Hz
Temps de réponse du relais
0,5 S
Contacter Notation
CA-15:3A/250VAC
Température ambiante
-10°C~+55°C
Erreur de tension
⼟2% Max
Erreur de température
⼠2% max.

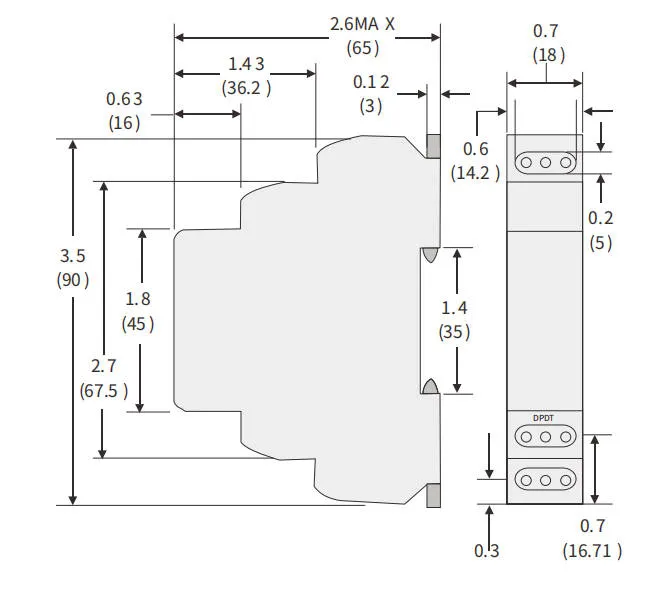

Dimensions

Dimension

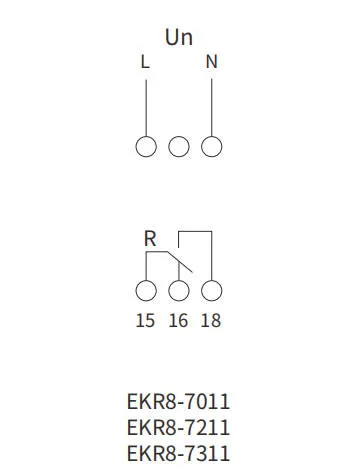

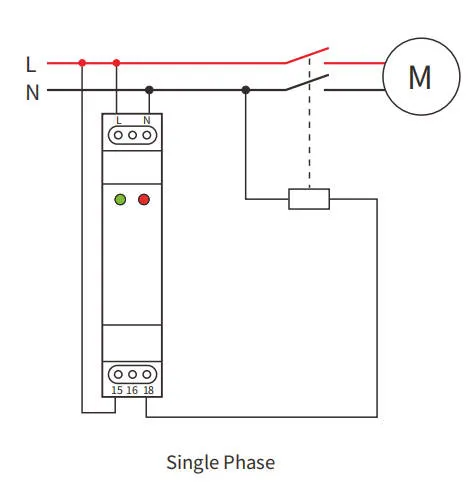

Diagramme de Wring



Formulaire de sélection de produits

EKR8-7011110

Relais de protection de tension 0 bouton SPDT monophasé 110VAC

EKR8-7011220

Relais de protection de tension 0 bouton SPDT monophasé 220VAC

EKR8-7011380

Relais de protection de tension 0 bouton SPDT monophasé 380VAC

EKR8-7011400

Relais de protection de tension 0 bouton SPDT monophasé 400VAC

EKR8-7011415

Relais de protection de tension 0 bouton SPDT monophasé 415VAC

EKR8-7011440

Relais de protection de tension 0 bouton SPDT monophasé 440VAC

EKR8-7211110

Relais de protection de tension 2 boutons SPDT monophasé 110VAC

EKR8-7211220

Relais de protection de tension 2 boutons SPDT monophasé 220VAC

EKR8-7211380

Relais de protection de tension 2 boutons SPDT monophasé 380VAC

EKR8-7211400

Relais de protection de tension 2 boutons SPDT monophasé 400VAC

EKR8-7211415

Relais de protection de tension 2 boutons SPDT monophasé 415VAC

EKR8-7211440

Relais de protection de tension 2 boutons SPDT monophasé 440VAC

EKR8-7311110

Relais de protection de tension 3 boutons SPDT monophasé 110VAC

EKR8-7311220

Relais de protection de tension 3 boutons SPDT simple Relais de protection de tension 3 boutons SPDT monophasé 380VAC

EKR8-7311380

Relais de protection de tension 3 boutons SPDT monophasé 400VAC

EKR8-7311400

Relais de protection de tension 3 boutons SPDT monophasé 415VAC

EKR8-7311415

Relais de protection de tension 3 boutons SPDT monophasé 440VAC

EKR8-7311440

Relais de protection de tension 0 bouton SPDT monophasé 110VAC

Télécharger les fichiers

Présentation du produit

Les relais de surveillance de tension monophasés sont conçus pour protéger les charges monophasées contre les variations de tension non autorisées sur le réseau. Ils disposent d'une large gamme de réglages, notamment la temporisation de mise sous tension pour la protection des équipements de réfrigération, de compresseur et de climatisation.

1. Coupez la ligne en cas de surtension ou de sous-tension, puis réinitialisez et reconnectez automatiquement la ligne après

retour à la normale sans opération manuelle.

2. Lorsque la ligne apparaît transitoire ou transitoire sur et sous-tension, le protecteur ne fonctionne pas mal.
