Conçu pour les applications de recharge de véhicules électriques
Options de détection des fuites CA et CC
Fonction d'autotest intégrée
Alimentation simple 5V
Configurations mécaniques flexibles
Intégration compacte pour les chargeurs modernes
Protection avancée contre les fuites pour les bornes de recharge modernes pour véhicules électriques
La série EKCA est spécialement conçue pour les équipements de recharge pour véhicules électriques (EVSE). Fonctionnant sur une alimentation standard de 5 V CC, ces capteurs offrent une surveillance fiable et compacte du courant résiduel pour les bornes murales, les chargeurs portables et les stations de recharge publiques en courant alternatif.
Pour s'adapter aux différentes normes de sécurité et architectures système, la série est divisée en deux versions principales :
Version MD (détection CC uniquement) :
Détection précise du courant résiduel continu de 6 mA . Idéal pour les bornes de recharge pour véhicules électriques intégrant déjà une protection CA de type A.
Version PD (détection AC+DC complète) :
Assure la détection combinée des courants de fuite à la terre (6 mA CC + 30 mA CA) . Idéal pour les chargeurs de conception avancée nécessitant une protection robuste et intégrée contre les fuites de courant, équivalente aux caractéristiques de type B.
Principaux avantages
Plage de puissance flexible
Prend en charge les chargeurs de véhicules électriques monophasés de 3,6 kW et triphasés de 11/22 kW avec des capacités de surintensité jusqu'à 80 A.
Installation polyvalente
Disponible en plusieurs structures, notamment montage sur circuit imprimé (trou traversant / cavalier en cuivre), montage sur câble et montage en boîtier.
Faible consommation d'énergie
Fonctionne efficacement sur une alimentation unique standard de 5 VCC (±3 %), simplifiant la conception de l'alimentation des PCBA.
Conçu pour la conformité
Conçu pour aider les fabricants de chargeurs de véhicules électriques à respecter efficacement les exigences strictes en matière de sécurité électrique.
Applications typiques
bornes de recharge résidentielles
Stations de recharge commerciales en courant alternatif
Chargeurs portables pour véhicules électriques
Dispositifs de charge en mode 2
systèmes de contrôle EVSE
Systèmes de conversion de puissance
Applications de détection des défauts à la terre
Valeur nominale primaire RMS actuelle | 16A~80A |
| Tension d'alimentation | 5 V CC |
| Plage de tension d'alimentation | 4,85 V à 5,15 V |
| Température de fonctionnement | -40°C à +85°C |
| Température de stockage | -20°C à +65°C |
| Consommation d'énergie statique | 110 mW |
| Altitude opérationnelle | Jusqu'à 4000 m |
| Conception théorique de la vie | 20 ans |
| Application typique | Bornes de recharge pour véhicules électriques, EVSE, détection des défauts à la terre, détection des courants de fuite du convertisseur |
Review our comprehensive model matrix below to find the exact mounting style, detection threshold, and power rating for your EV charger design.
| Model | Image | Mounting Type | Detection Threshold | Operating Voltage | Overcurrent Capability | Supported Charging Power |
|---|---|---|---|---|---|---|

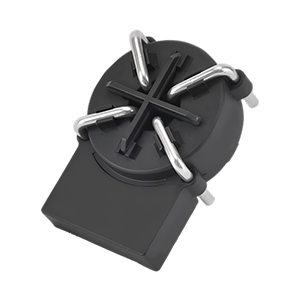

| EKCA-01-MD |  |
PCB-mounting (Copper jumper) | DC 6mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW |
| EKCA-01-PD | PCB-mounting (Copper jumper) | DC 6mA / AC 30mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW | |

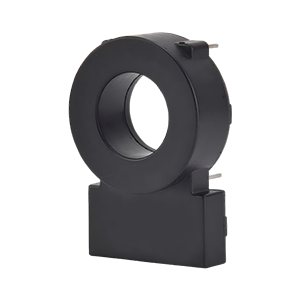

| EKCA-03-MD |  |
PCB-mounting (Horizontal Through hole) | DC 6mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW |
| EKCA-03-PD | PCB-mounting (Horizontal Through hole) | DC 6mA / AC 30mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW | |

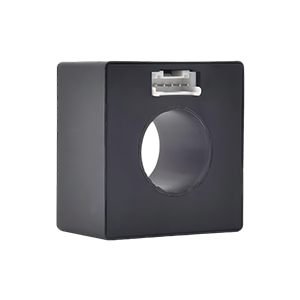

| EKCA-06-MD |  |
Cable-mounting / PCB-mounting | DC 6mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW |
| EKCA-06-PD | Cable-mounting / PCB-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW | |

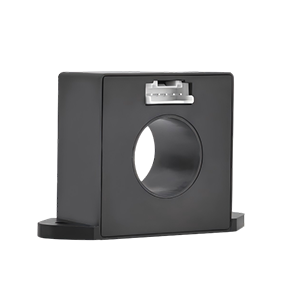

| EKCA-07-MD |  |
Cable / PCB / Enclosure-mounting | DC 6mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW |
| EKCA-07-PD | Cable / PCB / Enclosure-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW | |

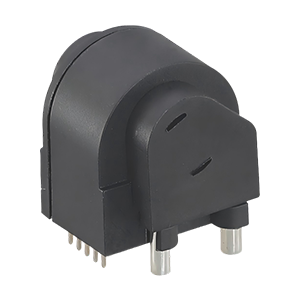

| EKCA-08-MD |  |
PCB-mounting | DC 6mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW |
| EKCA-08-PD | PCB-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW | |
| EKCA-09-MD |  |

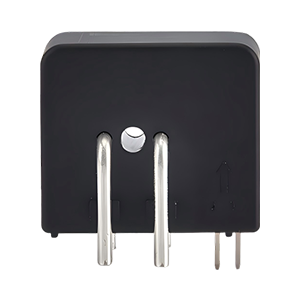

PCB-mounting (Horizontal Through hole) | DC 6mA | 5VDC ±3% | 16A | Single-phase 3.6kW |
| EKCA-09-PD | PCB-mounting (Horizontal Through hole) | DC 6mA / AC 30mA | 5VDC ±3% | 16A | Single-phase 3.6kW | |

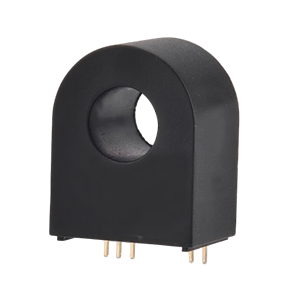

| EKCA-10-MD |  |
PCB-mounting (Horizontal Through hole) | DC 6mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW |
| EKCA-10-PD | PCB-mounting (Horizontal Through hole) | DC 6mA / AC 30mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW | |

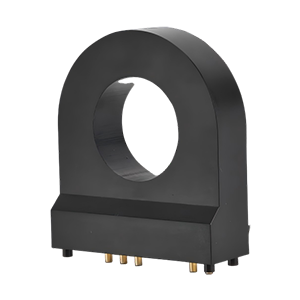

| EKCA-16-MD |  |
PCB-mounting (Horizontal Through hole) | DC 6mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW |
| EKCA-16-PD | PCB-mounting (Horizontal Through hole) | DC 6mA / AC 30mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW | |

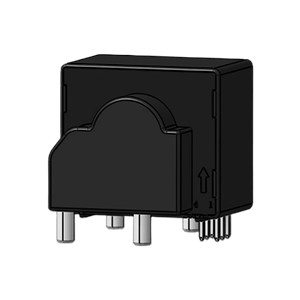

| EKCA-18-MD |  |
PCB-mounting | DC 6mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW |
| EKCA-18-PD | PCB-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW | |

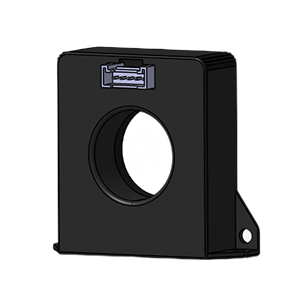

| EKCA-20-MD |  |
Cable / PCB / Enclosure-mounting | DC 6mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW |
| EKCA-20-PD | Cable / PCB / Enclosure-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW | |

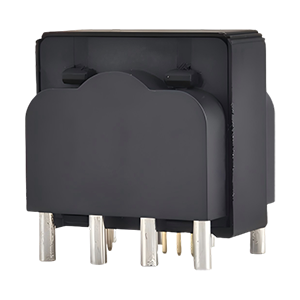

| EKCA-25-MD |  |
PCB-mounting | DC 6mA | 5VDC ±3% | 32A | Three-phase 11/22kW |
| EKCA-25-PD | PCB-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32A | Three-phase 11/22kW |
