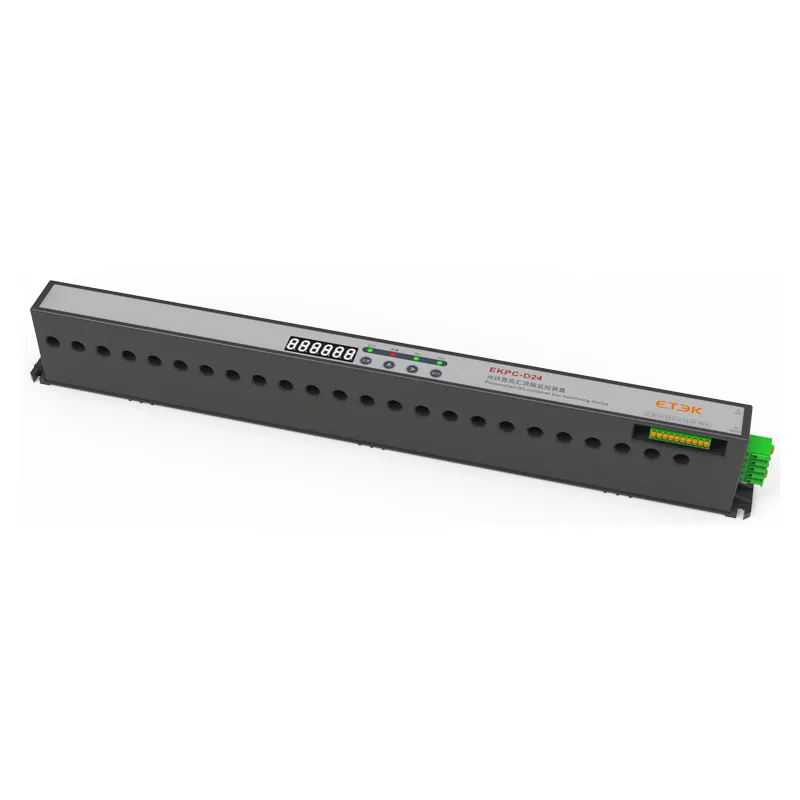

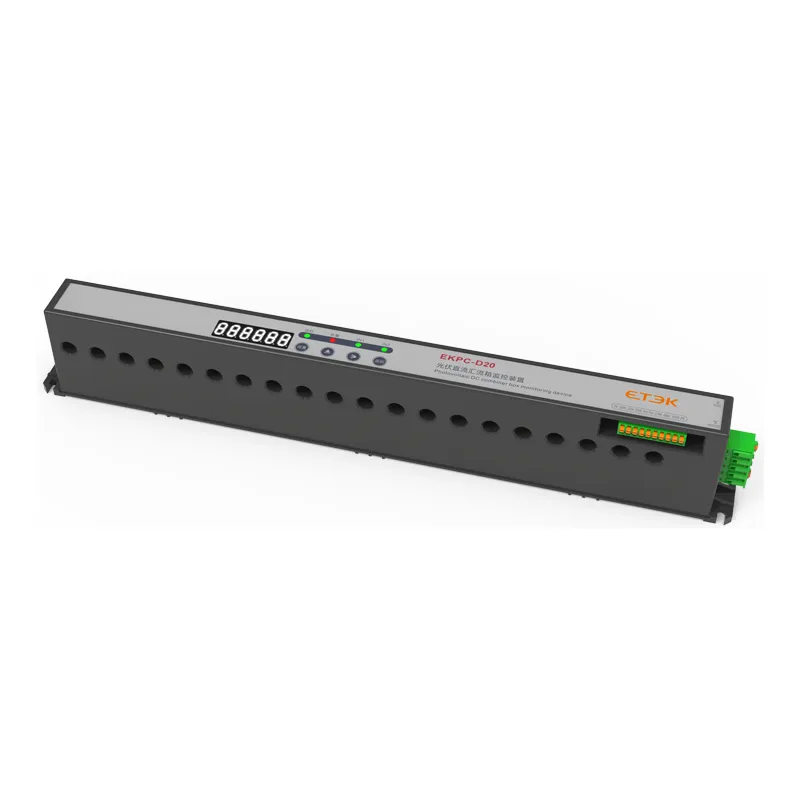

Dispositif de surveillance du niveau de la chaîne solaire photovoltaïque EKPC-D

Le dispositif de surveillance du niveau de la chaîne PV solaire EKPC-D est compatible avec les tensions de chaîne PV jusqu'à 1500 V CC. Il peut surveiller 8, 12, 16, 20 et 24 chaînes et mesurer jusqu'à 20 A par chaîne.

● Canaux d'entrée : 8, 12, 16, 20, 24 chaînes
● Tension de fonctionnement : DC50V~1500V
● Courant nominal : 0~20A
● Consommation électrique : < 5 W
● Plage de mesure de la température : -40℃~+80℃
● Interface de communication : protocole RS485/ModBus-RTU
● Température de fonctionnement : -30℃~+70℃

Renseignez-vous maintenant PDF

Dispositif de surveillance du niveau de la chaîne solaire photovoltaïque EKPC-D

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

Le dispositif de surveillance du niveau de la chaîne PV solaire EKPC-D surveille le courant et la tension au niveau de la chaîne à l'intérieur d'un boîtier de combinaison. Cet appareil est compatible avec les tensions de chaîne PV jusqu'à 1500 V CC. Il peut surveiller 8, 12, 16, 20 et 24 chaînes et mesurer jusqu'à 20 A par chaîne.

Le dispositif de surveillance du niveau de la chaîne solaire photovoltaïque EKPC-D peut être alimenté directement par le panneau solaire tout en fournissant des informations et des données fiables. Il adopte une interface RS485 et prend en charge le protocole MODBUS.

Paramètres techniques

Données techniques

Modèle EKPC-D8 EKPC-D12 EKPC-D16 EKPC-D20 EKPC-D24
Saisir
Canaux d'entrée 8 12 16 20 24
Tension de fonctionnement CC DC50V~DC1500V
Courant d'entrée de la chaîne PV 0 à 20 A
Consommation d'énergie < 5 W
Précision 1%
Temps de réponse 1S
Plage de mesure de la température -40℃~+80℃
Coefficient de température 250 ppm/℃
Tension d'entrée d'alimentation auxiliaire DC5V±5%
Tension de tenue à fréquence industrielle 2,5 kV
Interface
Interface de communication Protocole RS485/ModBus-RTU
Débit en bauds 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
Support de communication Câble à paire torsadée blindé de 1,5 mm², distance de communication de 1 000 mètres, max. 128 nœuds par boucle
Environnement d'exploitation
Température de fonctionnement -30℃~+70℃
Température de stockage -40℃~+80℃
Humidité relative 0%~95%
Altitude ≤3000m
Résistance d'isolement ≥100 MΩ
Degré de protection IP30
Dimensions (P*L*H)
210×30×67,3
274×30×67,3
346×30×67,3
418×30×67,3
490×30×67,3

Télécharger les fichiers

Présentation du produit

Le dispositif de surveillance du niveau de la chaîne PV solaire EKPC-D surveille le courant et la tension au niveau de la chaîne à l'intérieur d'un boîtier de combinaison. Cet appareil est compatible avec les tensions de chaîne PV jusqu'à 1500 V CC. Il peut surveiller 8, 12, 16, 20 et 24 chaînes et mesurer jusqu'à 20 A par chaîne.

Le dispositif de surveillance du niveau de la chaîne solaire photovoltaïque EKPC-D peut être alimenté directement par le panneau solaire tout en fournissant des informations et des données fiables. Il adopte une interface RS485 et prend en charge le protocole MODBUS.

Paramètres techniques

Télécharger les fichiers

Produits recommandés

EKD16S4L-IP20-Metal-EV-Distribution-Board

Tableau de distribution électrique en métal 4 voies EKDB16S4L IP20

Renseigner
EKDB265P IP65 Metal EV Distribution Board

Tableau de distribution électrique en métal IP65 à 5 voies EKDB265P

Renseigner
PWR-DC1500 auxiliary power supply

Alimentation auxiliaire PWR-DC1500 pour dispositif de surveillance de chaîne solaire PV

Renseigner
EKM11-63DC-MCB

Disjoncteur différentiel EKM11-63DC 6KA DC pour système solaire photovoltaïque

Renseigner

Produits recommandés

EKD16S4L-IP20-Metal-EV-Distribution-Board

Tableau de distribution électrique en métal 4 voies EKDB16S4L IP20

Renseigner
EKDB265P IP65 Metal EV Distribution Board

Tableau de distribution électrique en métal IP65 à 5 voies EKDB265P

Renseigner
PWR-DC1500 auxiliary power supply

Alimentation auxiliaire PWR-DC1500 pour dispositif de surveillance de chaîne solaire PV

Renseigner

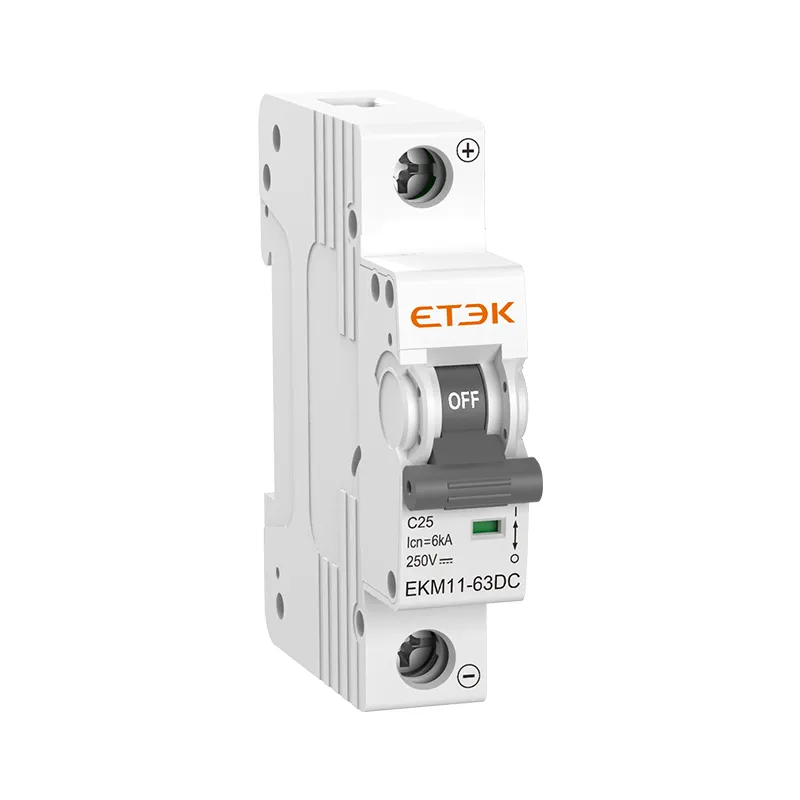

EKM11-63DC-MCB
