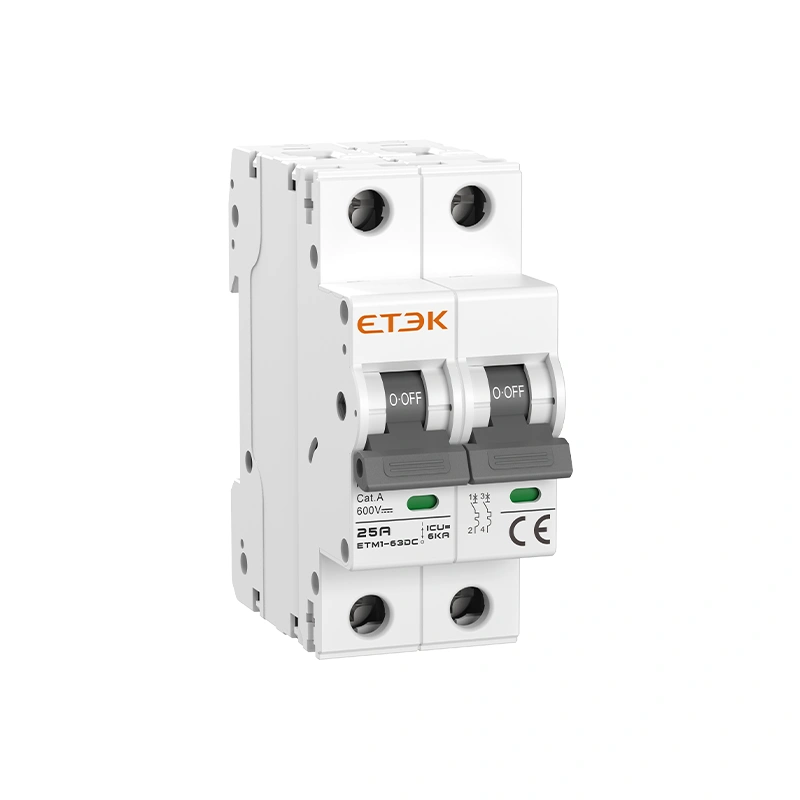

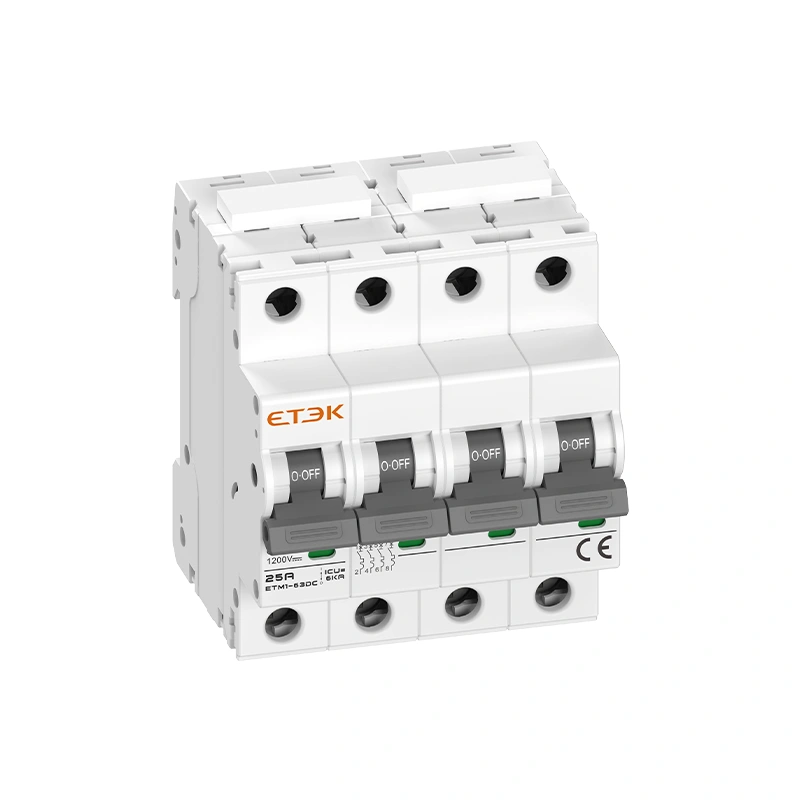

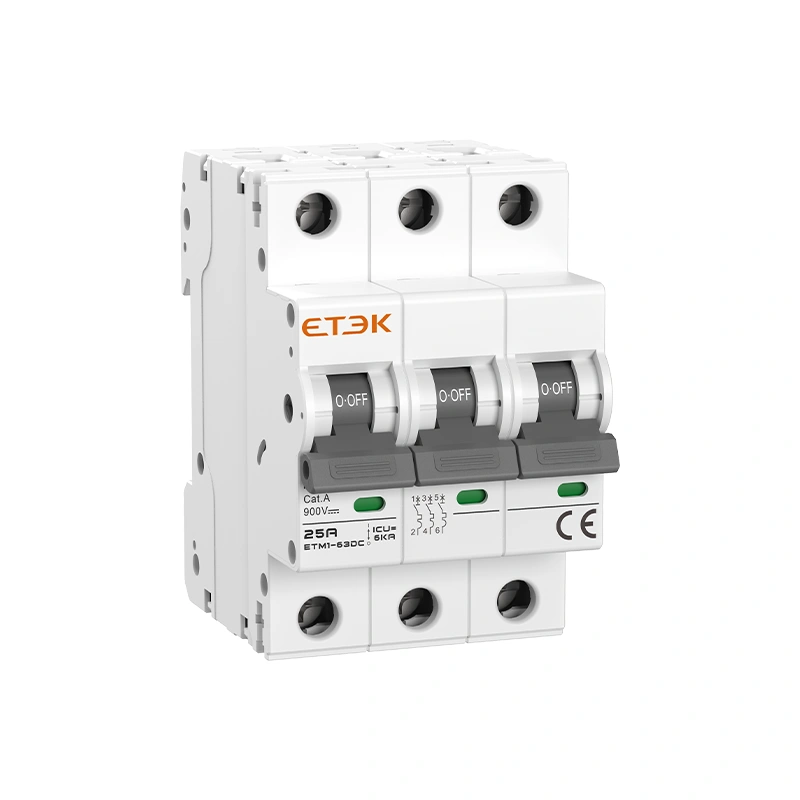

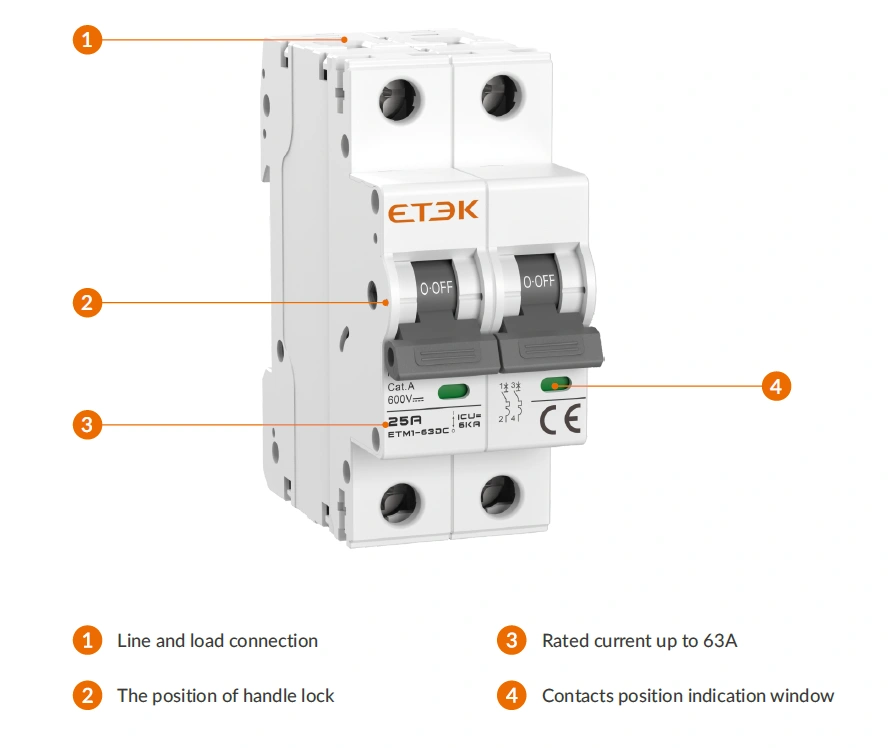

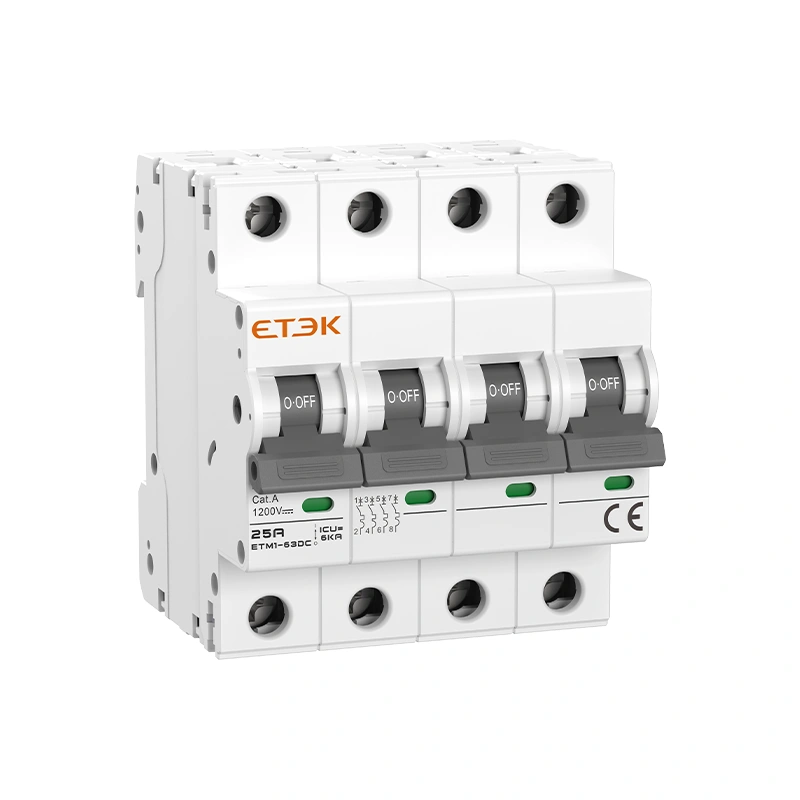

L'EKM1-63DC est un disjoncteur miniature à courant continu non polarisé, conçu pour les applications photovoltaïques, de stockage d'énergie et autres applications à courant continu haute tension. Pouvant supporter des courants de 6 à 63 A jusqu'à 1 200 VCC et disponible en configurations 1P/2P/3P/4P, sa conception sans polarité simplifie l'installation, élimine les erreurs de câblage et permet une mise en service rapide et efficace sur le terrain.
Grâce à sa capacité haute tension, à sa suppression d'arc fiable et à son déclenchement précis, il garantit des performances fiables et une sécurité renforcée pour les systèmes modernes.

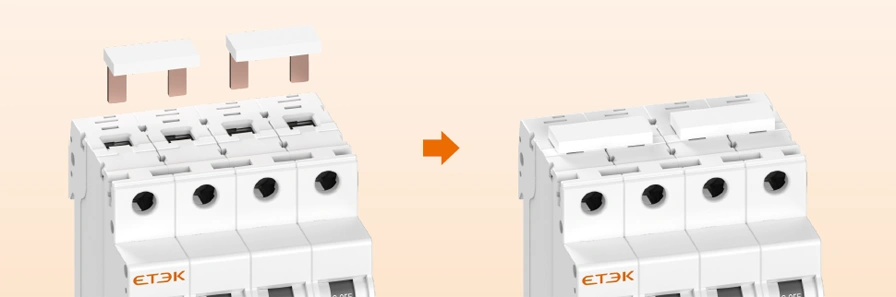

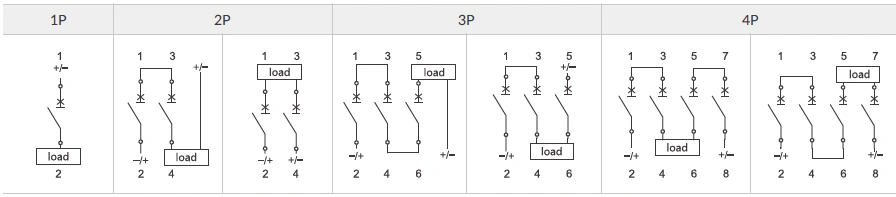

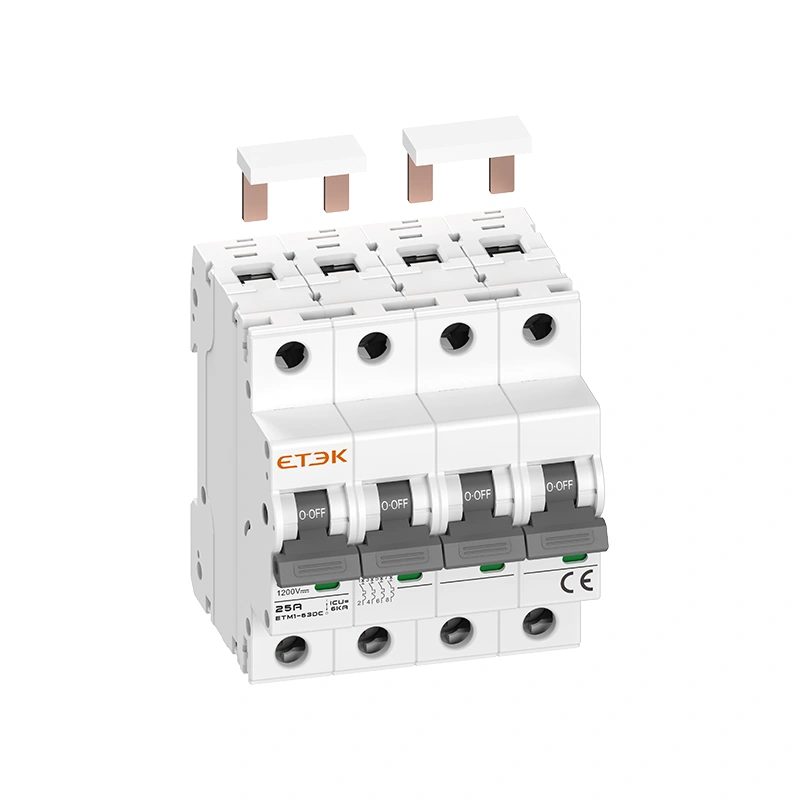

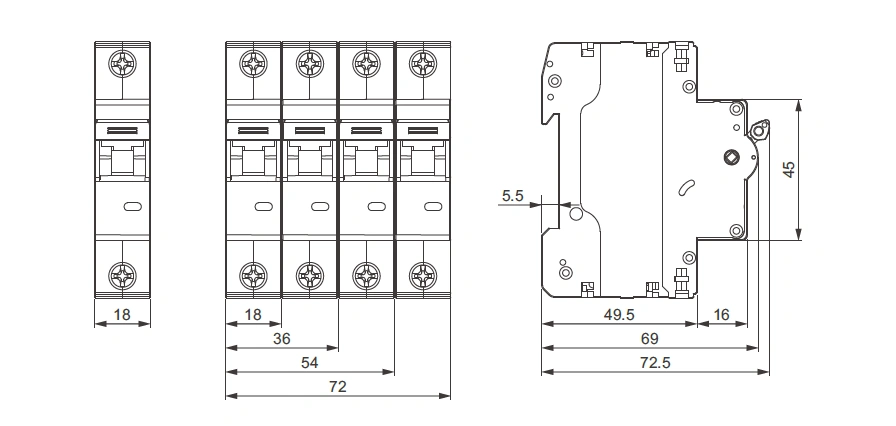

Remarque : configurez les barres omnibus de pontage externes conformément au schéma électrique.
| Norme | IEC/EN 60947-2 | ||||
| Protection | Surintensité et court-circuit | ||||
| Type de déclenchement | Thermo-magnétique | ||||
| Nombre de pôles | 1P | 2P | 3P | 4P | |
| Tension nominale (Ue) | 300 VCC | 600 VCC | 900 VCC | 1 200 VCC | |
| Courants nominaux (In) | 6, 10, 16, 20, 25, 32, 40, 50, 63 A | ||||
| Tension d'isolation nominale (Ui) | 1 200 V | ||||
| Tension de tenue aux impulsions nominale (Uimp) (1,2/50 μs) | 6 kV | ||||
| Pouvoir de coupure nominal en service (cs) | 6 kA | ||||
| Pouvoir de coupure ultime nominal (lcu) | 6 kA | ||||
| Caractéristiques de déclenchement thermique | 1,05×In Pas de déclenchement dans l'heure ; 1,3×In Déclenchement dans l'heure |
||||
| Caractéristiques de déclenchement instantané | B : 4In ± 20 %, C : 8ln ± 20 %, K : 10ln ± 20 % | ||||
| Durée de vie électrique | Valeur réelle | >1 000 cycles | |||
| Caractéristiques de déclenchement instantané | B : 4In ± 20 %, C : 8ln ± 20 %, K : 10ln ± 20 % | ||||
| Durée de vie électrique | Valeur réelle | >1 000 cycles | |||
| Valeur standard | 1 000 cycles | ||||
| Durée de vie mécanique | Valeur réelle | >20 000 cycles | |||
| Valeur standard | 8 500 cycles | ||||
| Indicateur de position des contacts | vert OFF/rouge ON | ||||
| Catégorie de surtension | 3 | ||||
| Degré de pollution | 3 | ||||
| Indice de protection | IP40, orifice de câblage IP20 | ||||
| Résistance à l'humidité et à la chaleur | Classe 2 | ||||
| Température de référence | -30 ℃ | ||||
| Température ambiante de fonctionnement (avec une moyenne journalière ≤ 35 ℃) | -25℃~+55℃ | ||||
| Température ambiante | -30 °C à +70 °C | ||||
| Type de raccordement des bornes | Câble | ||||
| Section maximale des bornes pour le câble | 16 mm² souple / 25 mm² rigide | ||||
| Couple de serrage max. | 2,5 N.m | ||||
| Installation | Montage sur rail DIN 35 mm | ||||
| Méthode d'entrée | Conformément au schéma de câblage | ||||
