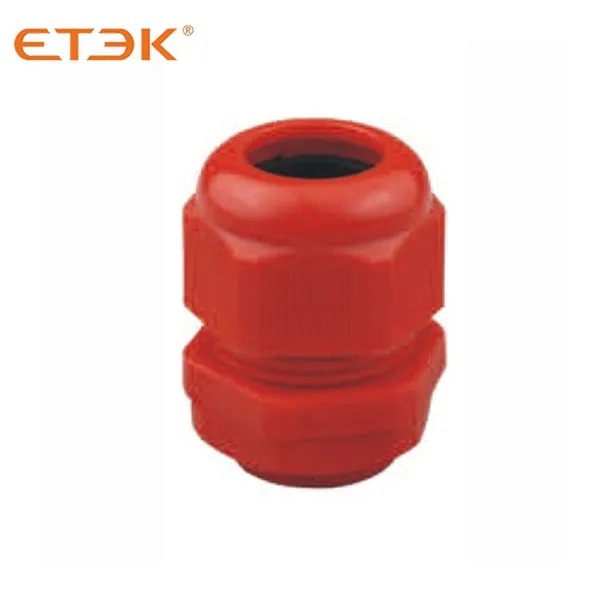

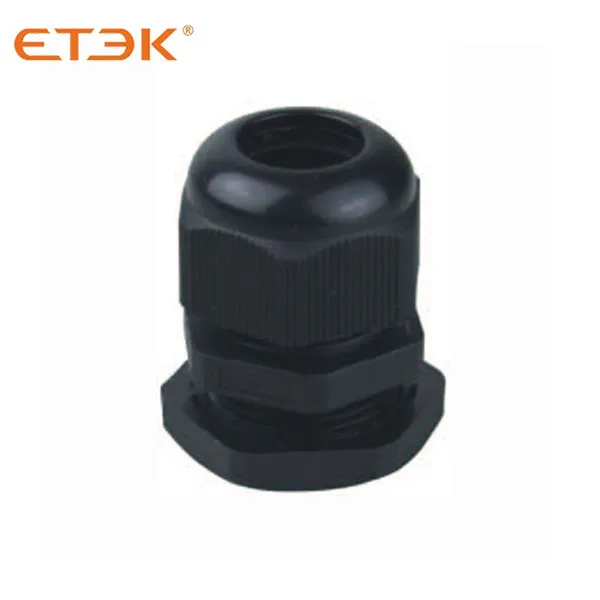

Presse-étoupe étanche en plastique série AC-M

Matériau : nylon PA66 approuvé UL, caoutchouc nitrile ; Spécifications de filetage : métrique, PG, G, NPT ; Température de fonctionnement : statique -40 ℃ ~ 100 ℃, chaleur instantanée jusqu'à 120 ℃, dynamique -20 ℃ ~ 80 ℃, chaleur instantanée jusqu'à 100 ℃

Présentation du produit

Un presse-étoupe étanche (également appelé serre-câble) est un dispositif utilisé pour faciliter la connexion de câbles ou de fils dans un boîtier électrique ou électronique. Le presse-étoupe permet de maintenir l'étanchéité à l'endroit où le câble ou le fil pénètre dans le boîtier. Composés d'un corps et d'un écrou, les presse-étoupes peuvent contenir un joint et un joint de câble séparés ou ces composants peuvent être intégrés dans le corps du presse-étoupe. Poly case propose les deux variétés. Le presse-étoupe est ensuite assemblé dans une découpe circulaire du boîtier, capturant la paroi du boîtier entre le corps et l'écrou créant ainsi ce joint étanche.

Paramètres techniques

Données techniques

Matériel	Nylon PA66 approuvé UL, caoutchouc nitrile
Spécifications du fil	Métrique, PG, G, NPT
Température de fonctionnement	Statique -40℃~100℃, chaleur instantanée jusqu'à 120℃, dynamique -20℃~80℃, chaleur instantanée jusqu'à 100℃
Caractéristiques	Conception spéciale des griffes de serrage et des pièces en caoutchouc, plage de serrage, résistance à la traction particulière, étanche à l'eau, à la poussière, au sel, à l'acide, à l'alcool, à la graisse et aux solvants courants
Catégorie de couleur	Noir, gris, couleurs spéciales (blanc, rouge, bleu, gris foncé) peuvent être personnalisées
Classe de protection	IP68

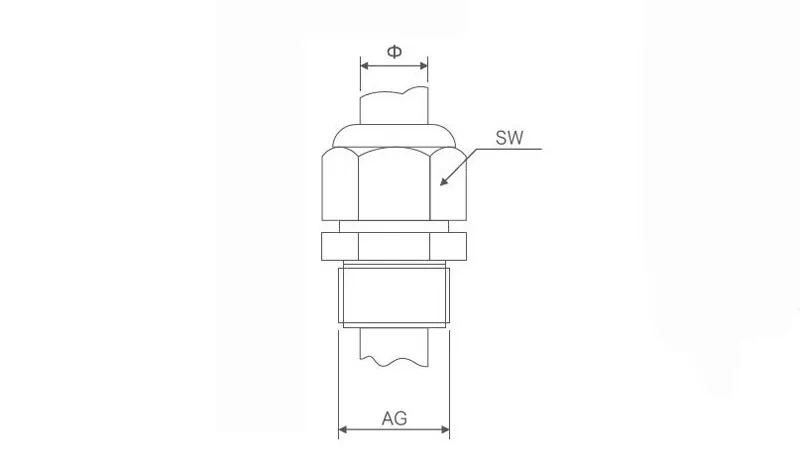

Dimensions

Formulaire de sélection de produits

Modèle	Taille du filetage (mm)	Taille du trou AG (mm)	Longueur du filetage (mm)	Épaisseur de paroi (mm)	Câble applicable Ф(mm)	Taille de clé SW (mm)
AC-M12	M12×1.5	Φ12.2-12.5	9	3	3-7	18/16
AC-M16	M16×1.5	Φ16.2-16.5	9	3	4-8	22/19
AC-M18	M18×1.5	Φ18.2-18.5	9	3	5-10	24/22
AC-M20	M20×1.5	Φ20.2-20.5	9	5	6-12	27/24
AC-M22	M22×1.5	Φ22.2-22.5	10	5	10-14	30/27
AC-M24	M24×1.5	Φ24.2-24.5	10	5	12-15	33/28
AC-M25	M25×1.5	Φ25.2-25.5	10	5	13-15	33/28
AC-M25	M25×1.5	Φ25.2-25.5	12	5	13-18	33/30
AC-M27	M27×1.5	Φ27.2-27.5	12	5	13-18	35/33
AC-M30	M30×1.5	Φ30.2-30.5	12	6	16-21	37/37
AC-M32	M32×1.5	Φ32.2-32.5	12	6	16-21	39/35
AC-M36	M36×1.5	Φ36.2-37	12	6	18-25	45/42
AC-M40	M40×1.5	Φ40.2-41	17	7	20-26	52/52
AC-M50	M50×1.5	Φ50.5-51	19	10	32-39	60/60
AC-M63	M63×1.5	Φ63.5-64	19	10	37-44	74/69
AC-M72	M72×1.5	Φ72.5-73	27	15	42-52	83/77
