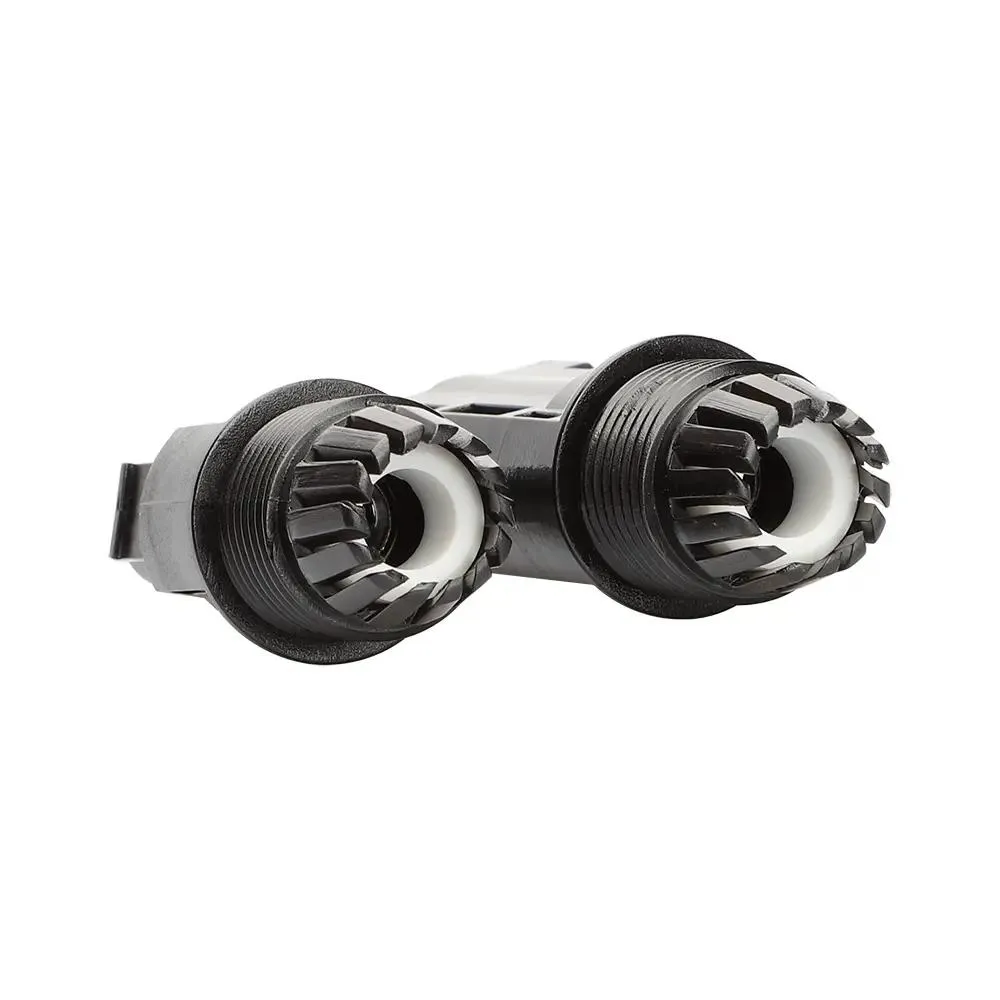

Connecteur de câble solaire PV-EK02 1000V MC4

Le connecteur de câble MC4 PV-EK02 est un connecteur mâle-femelle durable et sécurisé conçu pour les applications d'énergie solaire, garantissant des connexions fiables entre les panneaux solaires et les composants pour une production d'énergie efficace.

● Norme : IEC60068-2-52
● Tension nominale : 1 000 V CC
● Courant nominal : ≤ 45 A
● Plage de température ambiante : -40...+90 ºC
● Degré de protection : IP67
● Matériau de contact : Cuivre avec placage argent
● Matériau isolant : PC/PPO
● Système de verrouillage : Type à encliquetage
● Taille du câble : 2,5, 4, 6 mm²
● Classe de protection : Classe II

Renseignez-vous maintenant PDF

Connecteur de câble solaire PV-EK02 1000V MC4

Renseignez-vous maintenant PDF

Présentation du produit

Paramètres techniques

Télécharger les fichiers

Produits recommandés

Enquête

Présentation du produit

Le connecteur de câble MC4 PV-EK02 est un connecteur mâle-femelle durable et sécurisé conçu pour les applications d'énergie solaire, garantissant des connexions fiables entre les panneaux solaires et les composants pour une production d'énergie efficace.

PV-EK02 et PV-EK01 ne diffèrent que par le style des écrous de fixation.

Paramètres techniques

Données techniques

Système de connecteurs	Ф2,5 mm, Ф4 mm, Ф6 mm
Tension nominale	1000 V CC
Courant nominal	30 A (2,5 ^mm² , 4 ^mm² , 6 ^mm² ; 14 AWG, 12 AWG, 10 AWG)
Courant nominal	45 A ( ⁴ mm², 6 ^mm² ; 12 AWG, 10 AWG)
Tension d'essai	6 kV (50 Hz, 1 min.)
Plage de température ambiante	-40°C... +90°C
Température limite supérieure	+105°C
Degré de protection	IP67
Résistance de contact des connecteurs	0,5 mΩ
Classe de sécurité	Ⅱ

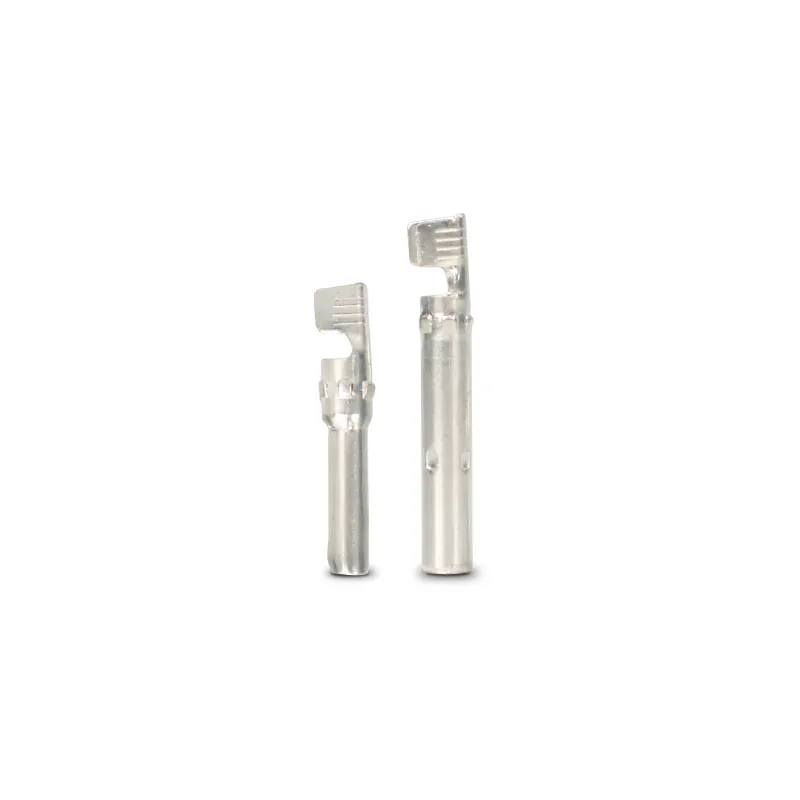

Matériel de contact	Laiton, alliage de cuivre versant, étamé
Matériau isolant	PC/PPO
Système de verrouillage	Encliquetable
Classe de flamme	UL-94-V0

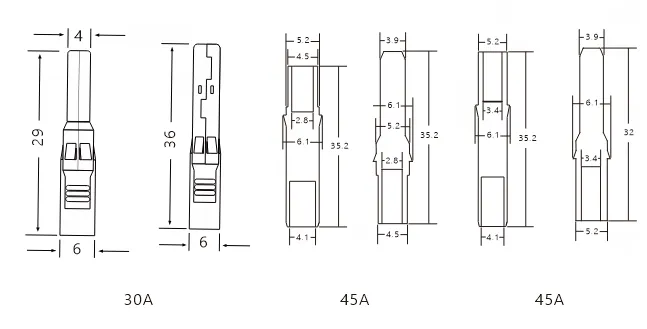

Dimensions

Télécharger les fichiers

Présentation du produit

PV-EK02 et PV-EK01 ne diffèrent que par le style des écrous de fixation.
