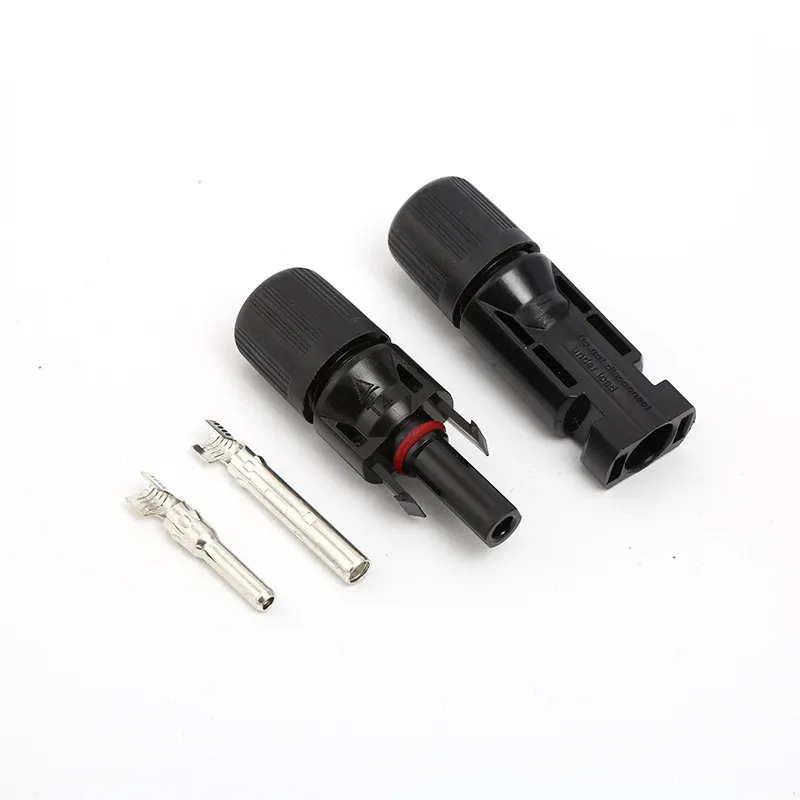

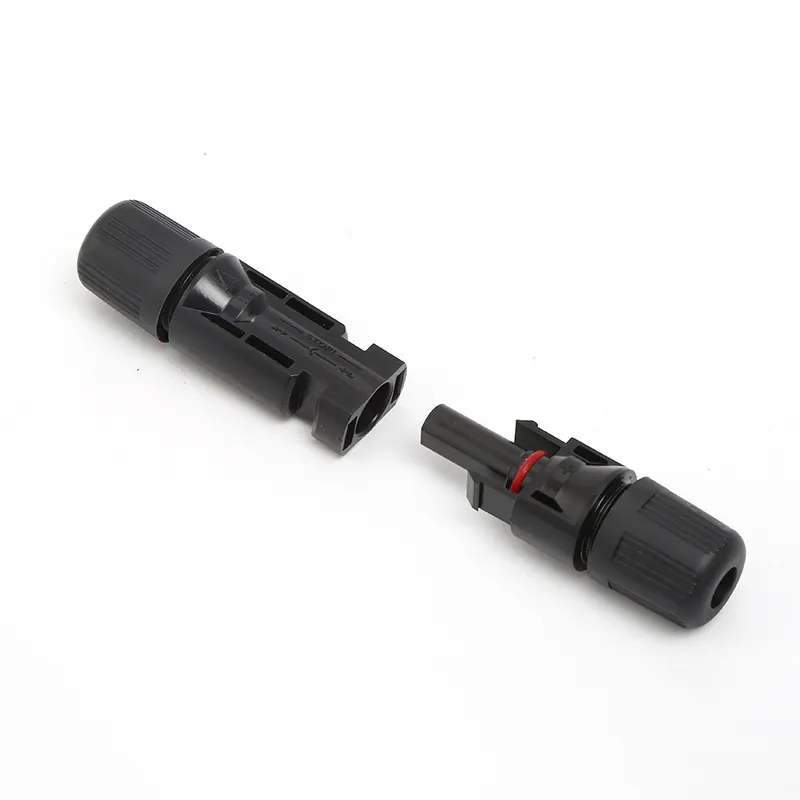

Connecteur de câble solaire PV-EK01 1000VMC4

Le connecteur de câble MC4 PV-EK01 est un connecteur mâle-femelle durable et sécurisé conçu pour les applications d'énergie solaire, garantissant des connexions fiables entre les panneaux solaires et les composants pour une production d'énergie efficace.

● Norme : IEC60068-2-52
● Tension nominale : 1 000 V CC
● Courant nominal : ≤ 45 A
● Plage de température ambiante : -40...+90 ºC
● Degré de protection : IP67
● Matériau de contact : Cuivre avec placage argent
● Matériau isolant : PC/PPO
● Système de verrouillage : Type à encliquetage
● Taille du câble : 2,5, 4, 6 mm²
● Classe de protection : Classe II

Renseignez-vous maintenant PDF

Connecteur de câble solaire PV-EK01 1000VMC4

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

Le connecteur de câble MC4 PV-EK01 est un connecteur mâle-femelle durable et sécurisé conçu pour les applications d'énergie solaire, garantissant des connexions fiables entre les panneaux solaires et les composants pour une production d'énergie efficace.

Paramètres techniques

Données techniques

Système de connecteurs

Ф2,5 mm, Ф4 mm, Ф6 mm

Tension nominale

1000 V CC

Courant nominal

30 A (2,5 mm² , 4 mm² , 6 mm² ; 14 AWG, 12 AWG, 10 AWG)

45 A ( 4 mm², 6 mm² ; 12 AWG, 10 AWG)

Tension d'essai

6 kV (50 Hz, 1 min.)

Plage de température ambiante

-40°C... +90°C

Température limite supérieure

+105°C

Degré de protection

IP67

Résistance de contact des connecteurs

0,5 mΩ

Classe de sécurité

Ⅱ

Matériel de contact

Laiton, alliage de cuivre versant, étamé

Matériau isolant

PC/PPO

Système de verrouillage

Encliquetable

Classe de flamme

UL-94-V0

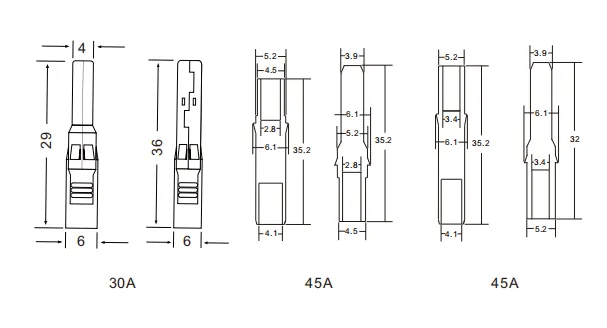

Dimensions


Télécharger les fichiers

Présentation du produit

Le connecteur de câble MC4 PV-EK01 est un connecteur mâle-femelle durable et sécurisé conçu pour les applications d'énergie solaire, garantissant des connexions fiables entre les panneaux solaires et les composants pour une production d'énergie efficace.

Paramètres techniques

Télécharger les fichiers

Produits recommandés

AC-PG Series Waterproof Connector

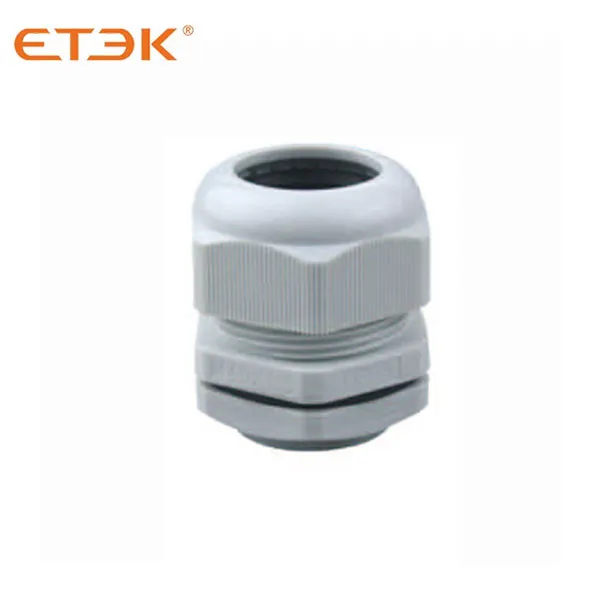

Presse-étoupe étanche en plastique série AC-PG
