Déclenchement du shunt + contact auxiliaire

Déclenchement du shunt et contact auxiliaire

Combine une fonction de déclenchement par dérivation avec un retour d'état pour la commande à distance et l'indication d'état.

Applications typiques :

Systèmes d'automatisation complexes nécessitant des mécanismes de commande et de retour d'état.

Renseignez-vous dès MAINTENANT

Caractéristiques du produit

Corps de disjoncteur
ETM-TZ verrouillage mécanique
ETM-MV+MN déclencheur de surtension et de sous-tension
ETM-MN déclencheur de sous-tension
ETM-MV déclencheur de surtension
ETM-MNs déclencheur de coupure de tension
ETM-MX+OF déclencheur shunt et contact auxiliaire
ETM-MX déclencheur shunt
ETM-OF contact auxiliaire
ETM-FB contact auxiliaire et d'alarme

Caractéristiques techniques
Modèle		ETM-MX+OF-48	ETM-MX+OF-400
Norme		IEC/EN 60947-5-1
Nombre de contacts		1NO+1NC
Tension nominale (Ue)	CA/CC	24~48 V	110~400 V
Fréquence de fonctionnement		50/60 Hz
Tension d'isolation nominale (Ui)		400 V
Tension de tenue aux impulsions nominale (Uimp)		2,5 kV
Degré de pollution		2
Indicateur d'état mécanique		Oui
Type de borne		Type à cosse
Capacité des bornes		Jusqu'à 2,5 mm²
Couple de serrage		0,8 N.m
Température ambiante		-5 °C à +40 °C
Température de stockage		-25 °C à +70 °C

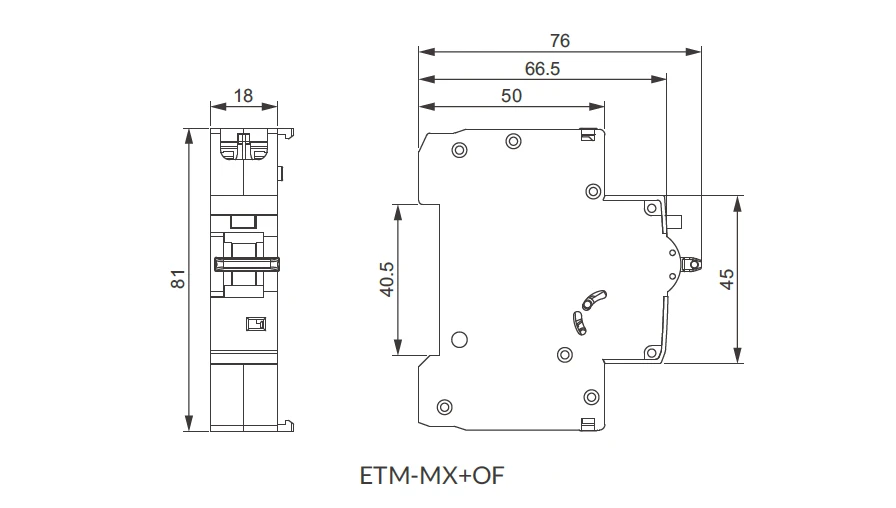

Largeur du produit		18 mm
Produit compatible		Disjoncteurs différentiels (MCB) et disjoncteurs différentiels automatiques (RCBO) de la série T
