Tableau de distribution triphasé enfichable (centre de charge)

Tableau de distribution triphasé enfichable EKDB11T pour applications commerciales et industrielles légères. Conforme à la norme IEC 61439-3, jusqu'à 250 A, barres omnibus entièrement blindées, hauteur réglable, options de montage en saillie ou encastré.

● Norme : IEC 61439-3

● Système : triphasé, 415 V CA, 50/60 Hz

● Tension d'isolement nominale (Ui) : 690 V

● Options de l'interrupteur principal : interrupteur sectionneur, disjoncteur

● Calibre de la barre omnibus : 125 A ou 250 A

● Dispositifs de circuit de dérivation : disjoncteur miniature enfichable, disjoncteur différentiel enfichable

● Modes de sortie : 12, 18, 24, 30, 36, 42, 48

● Options de montage : montage en saillie, montage encastré

● Indice de protection : IP40

● Boîtier : tôle d'acier de 1,2 mm

● Température de fonctionnement : -25 °C à 55 °C

Renseignez-vous dès MAINTENANT PDF

Présentation du produit

L'EKDB11T est un tableau de distribution triphasé enfichable robuste, conforme à la norme IEC 61439-3, conçu pour les applications commerciales et industrielles légères exigeantes. Conçu pour une fiabilité et une installation rapides, il est doté de barres omnibus entièrement blindées et de plusieurs options d'interrupteur principal pour s'adapter aux différentes charges.

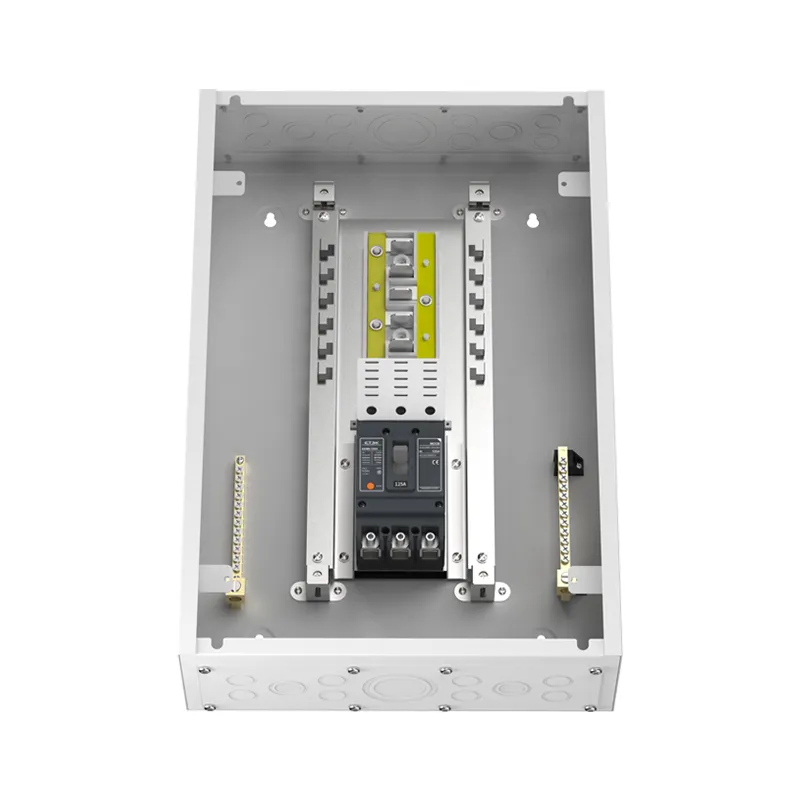

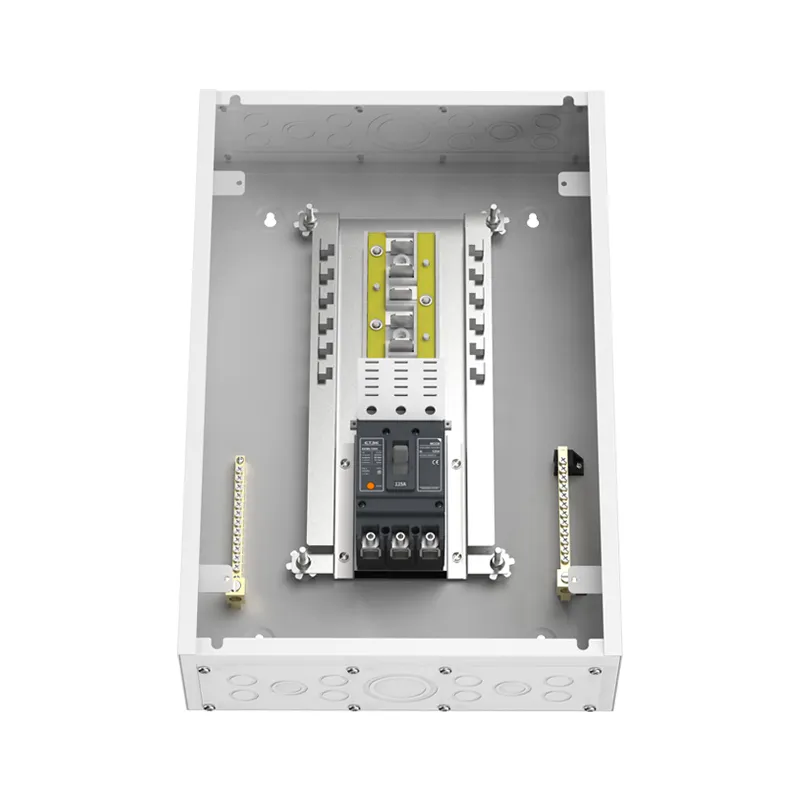

Disponible en versions en saillie (EKDB11TS) et encastrée (EKDB11TF), l'EKDB11T prend en charge trois options principales : sectionneur 125 A, disjoncteur 125 A ou disjoncteur 250 A. Sa conception innovante intègre des mécanismes de réglage en hauteur exclusifs pour les versions encastrées, garantissant un alignement parfait entre les disjoncteurs et le couvercle avant.

Avec une capacité de circuit de dérivation de 12 à 48 voies, le tableau EKDB11T accepte les disjoncteurs miniatures (MCB) et les disjoncteurs différentiels (RCBO) enfichables, offrant une flexibilité exceptionnelle pour diverses applications commerciales et industrielles. Ce tableau de distribution est doté de plaques presse-étoupes amovibles et sécables, de multiples options de prédécoupe et d'un espace de câblage généreux pour faciliter une gestion soignée des câbles et une installation simplifiée.

Protection supérieure : Les barres omnibus entièrement blindées offrent une sécurité accrue au personnel de maintenance.
Configuration flexible : Plusieurs options d'interrupteur principal (sectionneur 125 A, disjoncteur 125 A, disjoncteur 250 A) pour s'adapter aux différentes exigences de charge.
Installation réglable en hauteur : Des vis de réglage en hauteur exclusives à l’intérieur de la porte, pour les versions encastrées, assurent un alignement parfait du disjoncteur.
Construction robuste : le boîtier en tôle d'acier de 1,2 mm offre une durabilité accrue même dans des environnements exigeants.
Maintenance facile : Les dispositifs de branchement enfichables permettent un remplacement rapide et une extension future avec un minimum de travaux.
Gestion avancée des câbles : plaques presse-étoupes amovibles/cassables et multiples options de découpe pour des installations propres et professionnelles
Capacité évolutive : Options de 12 à 48 voies pour répondre aux besoins complexes de distribution électrique
Conformité totale en matière de sécurité : Entièrement conforme à la norme IEC 61439-3 avec indice de protection IP40

Caractéristiques techniques

Modèle		EKDB11TF	EKDB11TS
Standard		CEI 61439-3
Nombre de phases		triphasé
Type de montage		Encastré	Montage en surface
Capacité actuelle		125 A, 250 A
Tension nominale		415 V CA, 50/60 Hz
Tension d'isolation nominale (Ui)		690 V
Nombre de façons		12, 18, 24, 30, 36, 42, 48
Protection contre les infiltrations		IP40
épaisseur de la tôle d'acier		1,2 mm
finition de surface		Revêtement en poudre époxy polyester électrostatique (RAL7035)
Plage de températures de fonctionnement		-25℃ à 55℃ (Réduction de puissance requise ; se référer aux courbes de réduction de puissance du disjoncteur)
Interrupteur d'arrivée principal		Interrupteur d'isolement
		MCCB
Casse-branches	Disjoncteur enfichable	1,2, 3 pôles : 6, 10, 16, 20, 25, 32, 40, 50, 63A
	Disjoncteur différentiel à brancher	1P+N:6,10,16,20,25,32,40,50,63A (I△n : 30, 100, 300 mA)
Capacité des bornes du disjoncteur principal	Interrupteur d'isolement	50 mm²
	Disjoncteur 125AF	50 mm²
	Disjoncteur 250AF	120 mm²
capacité du terminal du disjoncteur de branche	Disjoncteur enfichable	25 mm²
	Disjoncteur différentiel à brancher	25 mm²
Capacité du terminal neutre	Cosse de câble entrant	50 mm²
	Terminaux de sortie	16 mm²
capacité du terminal terrestre	Cosse de câble entrant	50 mm²
	Terminaux de sortie	16 mm²
Nombre de terminaux de sortie		≥ Nombre de façons

Dimensions

Détails du K.O.

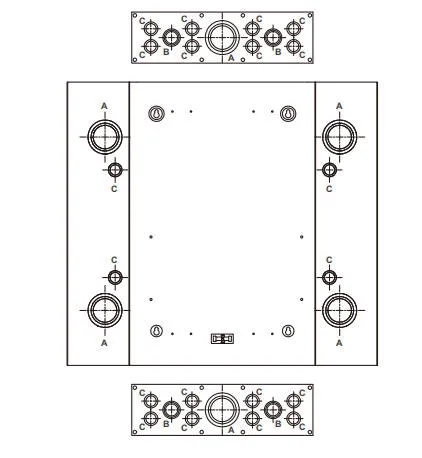

Le tableau de distribution EKDB11T est doté de plusieurs ouvertures prédécoupées faciles à retirer afin de simplifier le câblage et de réduire l'encombrement. L'illustration montre la disposition de ces ouvertures.

Assommer	Diamètre (mm) (De l'intérieur vers l'extérieur)
UN	ø43/ø51/ø62
B	ø22/ø27/ø32
C	ø19/ø25

Interrupteur sectionneur encastré

N° de référence	Voies extraverties	W	W1	H	H1	D	UN	B	C
EKDB11TF-121	12	395	360	505	465	120	240	340	88
EKDB11TF-18I	48	395	360	581	541	120	240	416	88
EKDB11TF-24I	24	395	360	567	617	120	240	492	88
EKDB11TF-301	30	395	360	733	693	120	240	568	88
EKDB11TF-361	36	395	360	809	769	120	240	644	88
EKDB11TF-42I	42	395	360	885	845	120	240	720	88

Interrupteur isolateur monté en surface

N° de référence	Voies extraverties	W	W1	H	H1	D	UN	B	C
EKDB11TS-121	12	370	360	475	465	120	240	340	88
EKDB11TS-18l	48	370	360	551	541	120	240	416	88
EKDB11TS-241	24	370	360	627	617	120	240	492	88
EKDB11TS-301	30	370	360	703	693	120	240	568	88
EKDB11TS-361	36	370	360	779	769	120	240	644	88
EKDB11TS-42I	42	370	360	855	845	120	240	720	88

Disjoncteur MCCB 125AF encastré

N° de référence	Voies extraverties	W	W1	H	H1	D	UN	B	C
EKDB11TF-12M1	12	395	360	585	545	120	240	420	120
EKDB11TF-18M1	48	395	360	661	621	120	240	496	120
EKDB11TF-24M1	24	395	360	737	697	120	240	572	120
EKDB11TF-30M1	30	395	360	813	773	120	240	648	120
EKDB11TF-36M1	36	395	360	889	849	120	240	724	120
EKDB11TF-42M1	42	395	360	965	925	120	240	800	120
EKDB11TF-48M1	48	395	360	1041	1001	120	240	876	120

Disjoncteur MCCB 125AF à montage en surface

N° de référence	Voies extraverties	W	W1	H	H1	D	UN	B	C
EKDB11TS-12M1	12	370	360	555	545	120	240	420	120
EKDB11TS-18M1	48	370	360	631	621	120	240	496	120
EKDB11TS-24M1	24	370	360	707	697	120	240	572	120
EKDB11TS-30M1	30	370	360	783	773	120	240	648	120
EKDB11TS-36M1	36	370	360	859	849	120	240	724	120
EKDB11TS-42M1	42	370	360	935	925	120	240	800	120
EKDB11TS-48M1	48	370	360	1011	1001	120	240	876	120

Disjoncteur MCCB 250AF encastré

N° de référence	Voies extraverties	W	W1	H	H1	D	UN	B	C
EKDB11TF-12M2	12	395	360	620	580	120	240	455	120
EKDB11TF-18M2	48	395	360	696	656	120	240	531	120
EKDB11TF-24M2	24	395	360	772	732	120	240	607	120
EKDB11TF-30M2	30	395	360	848	808	120	240	683	120
EKDB11TF-36M2	36	395	360	924	884	120	240	759	120
EKDB11TF-42M2	42	395	360	1000	960	120	240	835	120
EKDB11TF-48M2	48	395	360	1076	1036	120	240	911	120

Disjoncteur MCCB 250AF à montage en surface

N° de référence	Voies extraverties	W	W1	H	H1	D	UN	B	C
EKDB11TS-12M2	12	370	360	590	580	120	240	455	120
EKDB11TS-18M2	48	370	360	666	656	120	240	531	120
EKDB11TS-24M2	24	370	360	742	732	120	240	607	120
EKDB11TS-30M2	30	370	360	818	808	120	240	683	120
EKDB11TS-36M2	36	370	360	894	884	120	240	759	120
EKDB11TS-42M2	42	370	360	970	960	120	240	835	120
EKDB11TS-48M2	48	370	360	1046	1036	120	240	911	120
