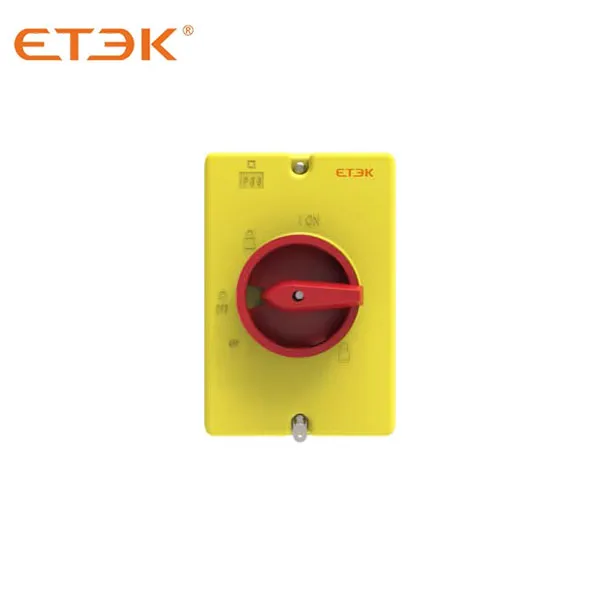

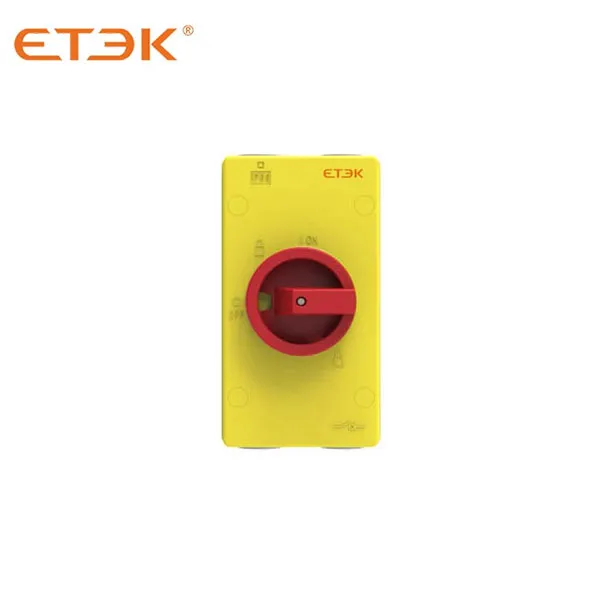

Interrupteur d'isolement EKD6 en boîtier plastique ou aluminium

Renseignez-vous maintenant PDF

Présentation du produit

L'interrupteur isolé EKD6 est largement utilisé dans les machines de contrôle industriel et divers appareils électriques, et peut résoudre efficacement les problèmes de déconnexion d'urgence, de déconnexion de sécurité, de contrôle de machine, de contrôle de moteur, etc.
• Avec des contacts en alliage, argent électrique spécial longue durée de vie et haute fiabilité.
• Petite taille, installation peu encombrante.
• Construire un doigt protecteur pour sécuriser l’opération.

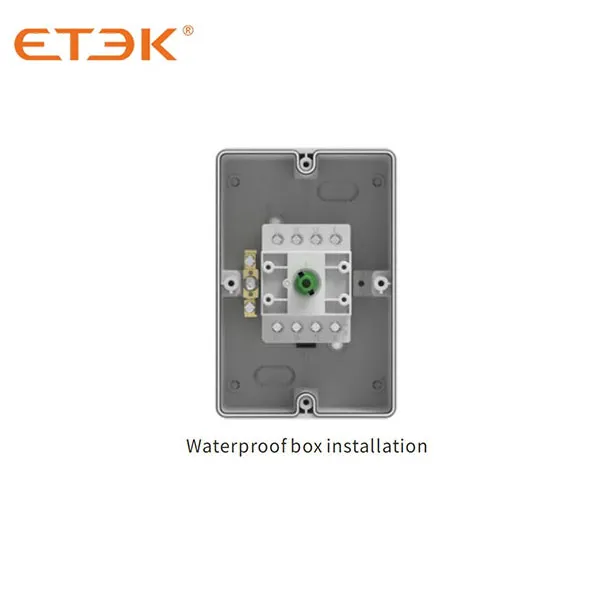

• Avec une variété d'installation, facilité d'application à des fins diverses (montage sur panneau, montage sur rail, type de boîtier de commutation scellé).
• Degré de protection IP66

Paramètres techniques

Données techniques

Actuel		20A	32A	40A	63A	80A
Taper		EKD6-EL20R-4	EKD6-EL32R-4	EKD6-EL40R-4	EKD6-EL63R-3	EKD6-EL80R-3
Courant nominal		20A	32A	40A	63A	80A
Courant de fonctionnement nominal AC-23A		16A	25A	32A	45A	45A
Courant de fonctionnement nominal AC-3		12A	25A	30A	37A	37A
Contrôle de puissance nominale AC-23A	240V	4 kW	7,5 kW	9 kW	15 kW	15 kW
Contrôle de puissance nominale AC-23A	440V	7,5 kW	12,5 kW	16 kW	22 kW	22 kW
Contrôle de puissance nominale AC-3	240V	3 kW	5,5 kW	7,5 kW	11 kW	11 kW
Contrôle de puissance nominale AC-3	440V	5,5 kW	11 kW	15 kW	18,5 kW	18,5 kW
Charge moteur UL-CSA	240V	3 kW	5 kW	5 kW	10 kW	10 kW
Charge moteur UL-CSA	440V	7,5 kW	10 kW	10 kW	20 kW	20 kW
Courant nominal de tenue de courte durée		250A	400A	500A	600A	850A
Connecter les fils		0,5-10MM2			1-16MM2
Couple de serrage de la vis		0,8-1,7 N·m			1,5-2 N·m
Tension d'isolement nominale		690V

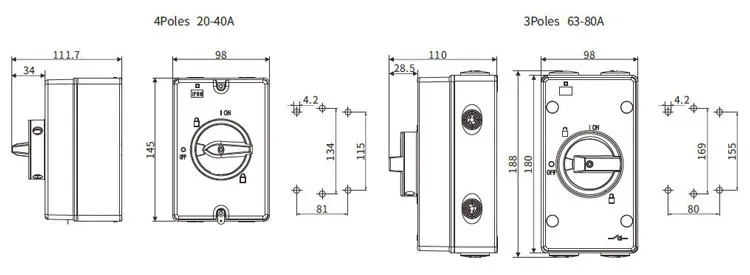

Dimensions

Formulaire de sélection de produits

Numéro de référence	Spécifications
EKD6-EL20R-2	Interrupteur isolé CA avec boîtier IP65 2P In:20A Poignée rouge
EKD6-EL32R-2	Interrupteur isolé CA avec boîtier IP65 2P In:32A Poignée rouge
EKD6-EL40R-2	Interrupteur isolé CA avec boîtier IP65 2P In:40A Poignée rouge
EKD6-EL63R-2	Interrupteur isolé CA avec boîtier IP65 2P In:63A Poignée rouge
EKD6-EL80R-2	Interrupteur isolé CA avec boîtier IP65 2P In:80A Poignée rouge
EKD6-EL20R-3	Interrupteur isolé CA avec boîtier IP65 3P In:20A Poignée rouge
EKD6-EL32R-3	Interrupteur isolé CA avec boîtier IP65 3P In:32A Poignée rouge
EKD6-EL40R-3	Interrupteur isolé CA avec boîtier IP65 3P In:40A Poignée rouge
EKD6-EL63R-3	Interrupteur isolé CA avec boîtier IP65 3P In:63A Poignée rouge
EKD6-EL80R-3	Interrupteur isolé CA avec boîtier IP65 3P In:80A Poignée rouge
EKD6-EL20R-4	Interrupteur isolé CA avec boîtier IP65 4P In:20A Poignée rouge
EKD6-EL32R-4	Interrupteur isolé CA avec boîtier IP65 4P In:32A Poignée rouge
EKD6-EL40R-4	Interrupteur isolé avec boîtier IP65 4P In:40A Poignée rouge
EKD6-EL63R-4	Interrupteur isolé CA avec boîtier IP65 4P In:63A Poignée rouge
EKD6-EL80R-4	Interrupteur isolé CA avec boîtier IP65 4P In:80A Poignée rouge

Télécharger les fichiers

Présentation du produit

Paramètres techniques

Données techniques

Actuel		20A	32A	40A	63A	80A
Taper		EKD6-EL20R-4	EKD6-EL32R-4	EKD6-EL40R-4	EKD6-EL63R-3	EKD6-EL80R-3
Courant nominal		20A	32A	40A	63A	80A
Courant de fonctionnement nominal AC-23A		16A	25A	32A	45A	45A
Courant de fonctionnement nominal AC-3		12A	25A	30A	37A	37A
Contrôle de puissance nominale AC-23A	240V	4 kW	7,5 kW	9 kW	15 kW	15 kW
Contrôle de puissance nominale AC-23A	440V	7,5 kW	12,5 kW	16 kW	22 kW	22 kW
Contrôle de puissance nominale AC-3	240V	3 kW	5,5 kW	7,5 kW	11 kW	11 kW
Contrôle de puissance nominale AC-3	440V	5,5 kW	11 kW	15 kW	18,5 kW	18,5 kW
Charge moteur UL-CSA	240V	3 kW	5 kW	5 kW	10 kW	10 kW
Charge moteur UL-CSA	440V	7,5 kW	10 kW	10 kW	20 kW	20 kW
Courant nominal de tenue de courte durée		250A	400A	500A	600A	850A
Connecter les fils		0,5-10MM2			1-16MM2
Couple de serrage de la vis		0,8-1,7 N·m			1,5-2 N·m
Tension d'isolement nominale		690V

Dimensions

Formulaire de sélection de produits

Numéro de référence	Spécifications
EKD6-EL20R-2	Interrupteur isolé CA avec boîtier IP65 2P In:20A Poignée rouge
EKD6-EL32R-2	Interrupteur isolé CA avec boîtier IP65 2P In:32A Poignée rouge
EKD6-EL40R-2	Interrupteur isolé CA avec boîtier IP65 2P In:40A Poignée rouge
EKD6-EL63R-2	Interrupteur isolé CA avec boîtier IP65 2P In:63A Poignée rouge
EKD6-EL80R-2	Interrupteur isolé CA avec boîtier IP65 2P In:80A Poignée rouge
EKD6-EL20R-3	Interrupteur isolé CA avec boîtier IP65 3P In:20A Poignée rouge
EKD6-EL32R-3	Interrupteur isolé CA avec boîtier IP65 3P In:32A Poignée rouge
EKD6-EL40R-3	Interrupteur isolé CA avec boîtier IP65 3P In:40A Poignée rouge
EKD6-EL63R-3	Interrupteur isolé CA avec boîtier IP65 3P In:63A Poignée rouge
EKD6-EL80R-3	Interrupteur isolé CA avec boîtier IP65 3P In:80A Poignée rouge
EKD6-EL20R-4	Interrupteur isolé CA avec boîtier IP65 4P In:20A Poignée rouge
EKD6-EL32R-4	Interrupteur isolé CA avec boîtier IP65 4P In:32A Poignée rouge
EKD6-EL40R-4	Interrupteur isolé avec boîtier IP65 4P In:40A Poignée rouge
EKD6-EL63R-4	Interrupteur isolé CA avec boîtier IP65 4P In:63A Poignée rouge
EKD6-EL80R-4	Interrupteur isolé CA avec boîtier IP65 4P In:80A Poignée rouge

Télécharger les fichiers

Produits recommandés

Interrupteur d'isolement EKD6 en boîtier plastique ou aluminium

L'interrupteur isolé EKD6 est largement utilisé dans les machines de contrôle industriel et divers appareils électriques, et peut résoudre efficacement les problèmes de déconnexion d'urgence, de déconnexion de sécurité, de contrôle de machine, de contrôle de moteur, etc.

Interrupteur d'isolement EKD6 en boîtier plastique ou aluminium

Présentation du produit

Paramètres techniques

Données techniques

Dimensions

Formulaire de sélection de produits

Télécharger les fichiers

Présentation du produit

Paramètres techniques

Données techniques

Dimensions

Formulaire de sélection de produits

Télécharger les fichiers

Produits recommandés

Interrupteur d'isolement CA de style normal EKD6 Convient au montage sur panneau

Interrupteur d'isolement CA verrouillable EKD6

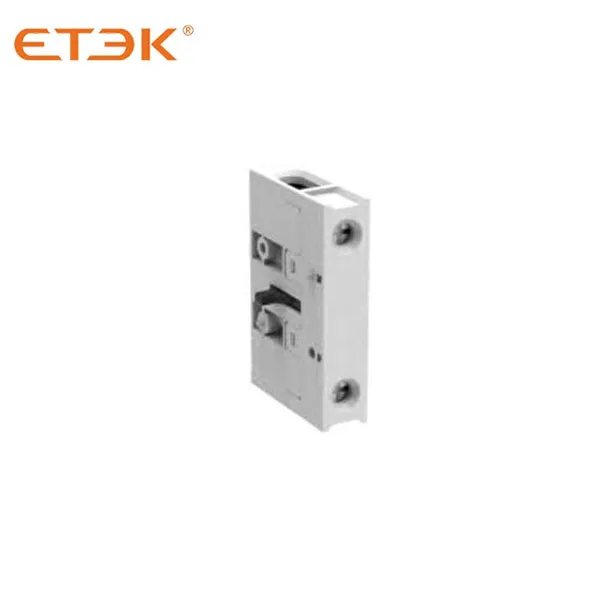

Accessoire de commutateur d'isolement EKD6
