EKU4-40Z DC SPD for PV system
EKU4-40Z DC SPD for PV system
EKU4-40Z DC SPD for PV system

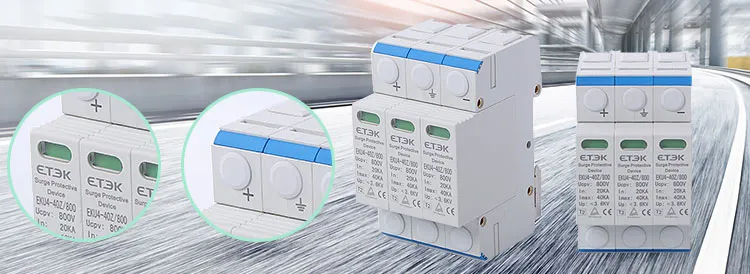

EKU4-40Z DC SPD pour système PV

Le SPD EKU5-T2-40 PV est un parasurtenseur DC spécialement conçu pour les systèmes d'alimentation photovoltaïque. La tension de fonctionnement continue maximale atteint DC1500V. Ces unités doivent être installées en parallèle sur les réseaux DC à protéger et offrent une protection en modes commun et différent. Son emplacement d'installation est recommandé aux deux extrémités de la ligne d'alimentation DC (côté panneau solaire et côté onduleur/convertisseur), en particulier si le routage de la ligne est externe et long.

Renseignez-vous maintenant PDF

EKU4-40Z DC SPD pour système PV

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit



Les systèmes de protection contre la foudre et les surtensions ont pour fonction de protéger les appareils, les séparations fonctionnelles et les équipements consommateurs sensibles aux surtensions des systèmes de distribution d'énergie contre tous les dommages causés par la foudre et les surtensions. Le système de protection extérieur contre la foudre ne suffit généralement pas à éliminer de tels dysfonctionnements. Dans la plupart des cas, le dispositif de protection défectueux peut être remis en service en remplaçant l'insert endommagé ; ces variantes sont également équipées d'un signal de fonctionnement optique et d'un contact d'état auxiliaire.

Paramètres techniques

Données techniques

Modèle et spécifications EKU4-40Z/500 EKU4-40Z/800 EKU4-40Z/1000
Tension nominale (VDC) 500 V 800 V 1 000 V
Tension de fonctionnement continue (VDC) 550 V 850 V 1 100 V
Niveau de protection de tension en hausse 2.5 3 3.6
Courant de décharge nominal In (8/20μs) 20 KA
Courant de décharge maximal Imax (8/20μs) 40KA
Temps de réaction <25ns
Largeur/Pôle 18 mm
Matériau de la coque PBT
Température ambiante -40℃-80℃
Fusible ou disjoncteur adapté 25A
Spécification du terminal Doubler 2,5 à 35 mm2
Éducation physique 2,5 à 35 mm2
Signal 1,5 mm2
Nombre de pôles V+/PE/V-
Degré de protection IP20
Montage Rail DIN 35 mm
Système de réseau PV
Borne de signalisation Disponible

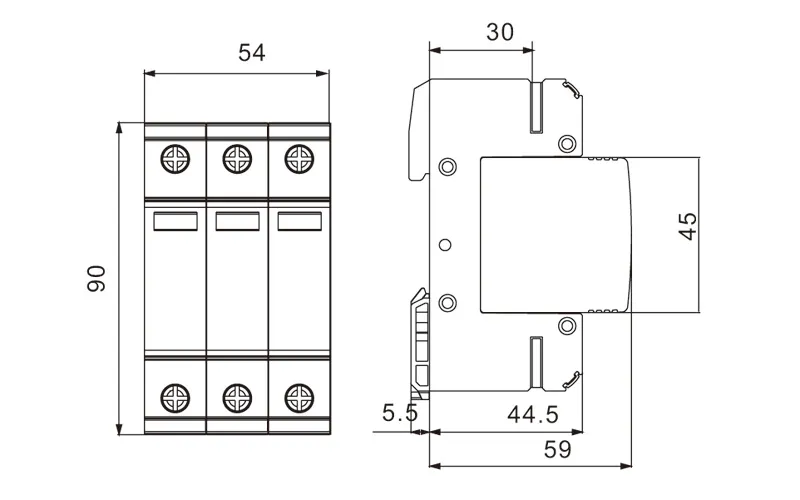

Dimensions

Formulaire de sélection de produits

Numéro de référence

Spécification

EKU4-40Z-3-500

Type de parafoudre CC Imax : 40KA 3P 500VDC

EKU4-40Z-3-800

Type de parafoudre CC Imax : 40KA 3P 800VDC

EKU4-40Z-3-1000

Type de parafoudre CC Imax : 40KA 3P 1000VDC

EKU4-40Z-2-500

Type de parafoudre CC Imax : 40KA 2P 500VDC

EKU4-40Z-2-800

Type de parafoudre CC Imax : 40KA 2P 800VDC

EKU4-40Z-2-1000

Type de parafoudre CC Imax : 40KA 2P 1000VDC

EKU4-20Z-3-500

Type de parafoudre CC Imax : 20KA 3P 500VDC

EKU4-20Z-3-800

Type de parafoudre CC Imax : 20KA 3P 800VDC

EKU4-20Z-3-1000

Type de parafoudre CC Imax : 20KA 3P 1000VDC

EKU4-20Z-2-500

Type de parafoudre CC Imax : 20KA 2P 500VDC

EKU4-20Z-2-800

Type de parafoudre CC Imax : 20KA 2P 800VDC

EKU4-20Z-2-1000

Type de parafoudre CC Imax : 20KA 2P 1000VDC
