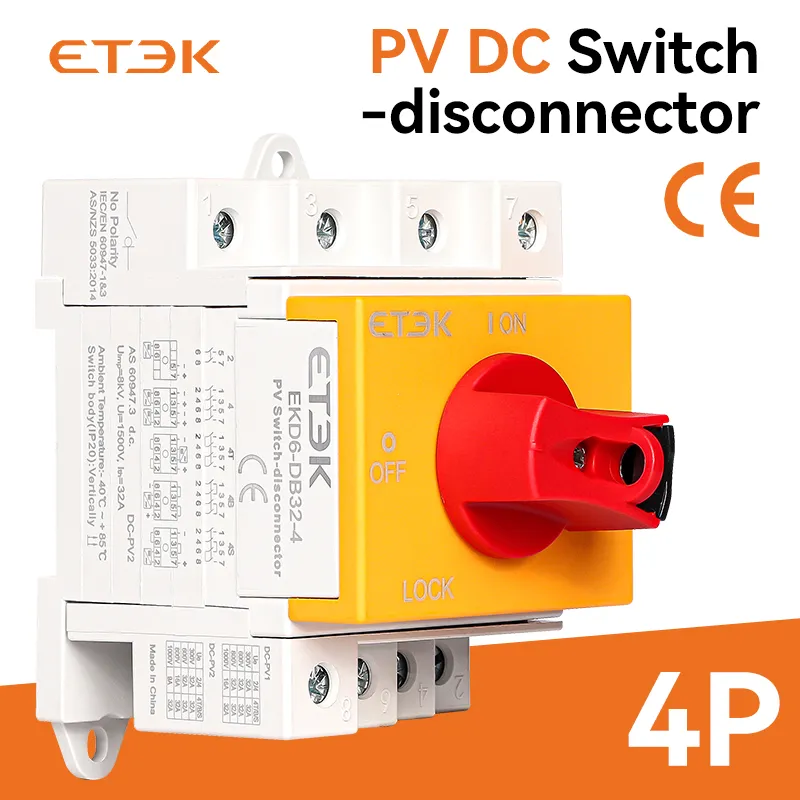

ETEK EKD6-DB32 PV DC 1000V 32A Din Rail Solaire Poignée Rotative Isolateur Commutateur Rotatif Sectionneur pour Solaire

Isolateur série EKD6-DB32 Câblage parallèle, plus grande ouverture, câblage beaucoup plus facile. Convient au module de boîte de distribution avec installation de serrure. Temps d'extinction de l'arc inférieur à 3 ms. Conception modulaire. 2 pôles et 4 pôles en option. Conformez-vous à la norme IEC60947-3(ed.3.2):2015, DC-PV1.

Renseignez-vous MAINTENANT PDF

ETEK EKD6-DB32 PV DC 1000V 32A Din Rail Solaire Poignée Rotative Isolateur Commutateur Rotatif Sectionneur pour Solaire

Renseignez-vous MAINTENANT PDF

Profil du produit

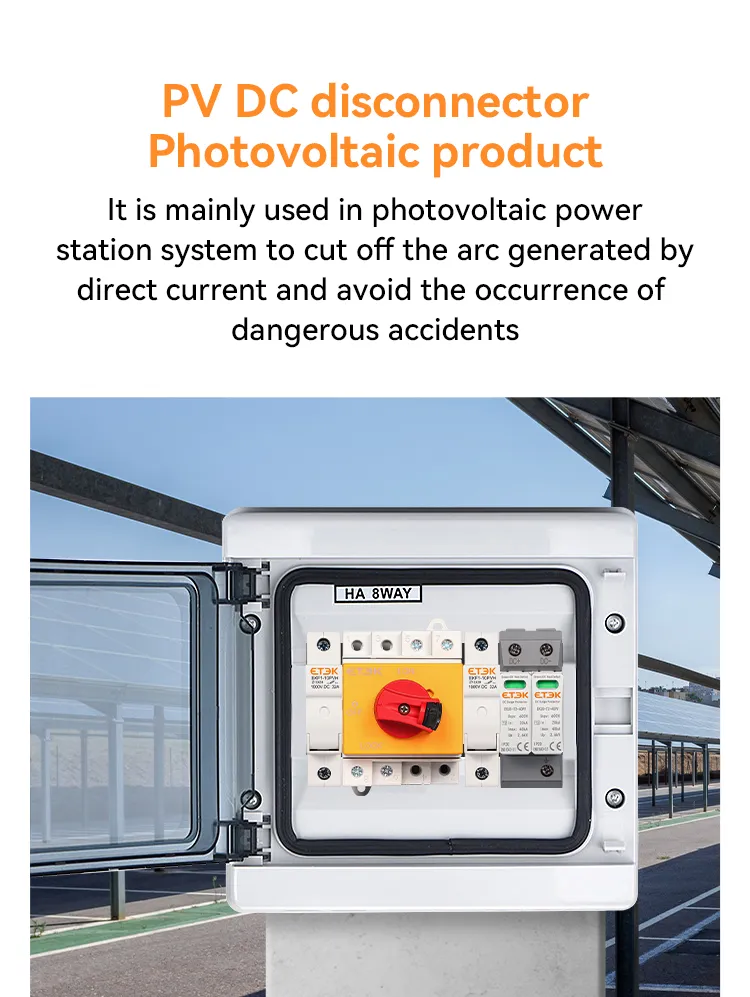

Un sectionneur DC est un dispositif de sécurité électrique qui se déconnecte manuellement des modules d'un système solaire photovoltaïque. Dans les applications photovoltaïques, les sectionneurs DC sont utilisés pour déconnecter manuellement les panneaux solaires à des fins de maintenance, d'installation ou de réparation.
Dans la plupart des installations solaires photovoltaïques, deux interrupteurs-sectionneurs CC sont connectés à une seule chaîne. Normalement, un interrupteur est placé près du générateur photovoltaïque et l'autre près de l'extrémité CC de l'onduleur. Cela permet de s'assurer que la déconnexion peut être réalisée au niveau du sol et du toit. Les isolateurs CC peuvent être fournis dans des configurations polarisées ou non polarisées. Pour les interrupteurs-sectionneurs CC qui sont polarisés, ils sont disponibles en configurations à deux, trois et quatre pôles.

  1. Câblage parallèle, ouverture plus grande, câblage beaucoup plus facile.

  2. Convient au module de boîte de distribution avec installation de serrure.

  3. Temps d'extinction de l'arc inférieur à 3ms.

  4. Conception modulaire. 2 pôles et 4 pôles en option.

  5. Conformez-vous à la norme IEC60947-3(ed.3.2):2015, DC-PV1.

données techniques

Catégorie d'utilisation DC-PV1/DC-PV2

Série

Nombre de chaînes

Numéro d'article

Configuration des contacts

500V

600V

700V

800V

900V

1000V

1200V

1500V

32

32

32

32

23

16

13

sept

2

1

EKD6-DB32-2

ekd6 db32 boîtier isolateur cc 2

58

58

58

45

23

16

13

sept

4

1

EKD6-DB32-2H

ekd6 db32 boîtier isolateur cc 3

32

32

32

32

23

16

13

sept

2

2

EKD6-DB32-4

ekd6 db32 boîtier isolateur cc 4

32

32

32

32

32

32

32

23

4

1

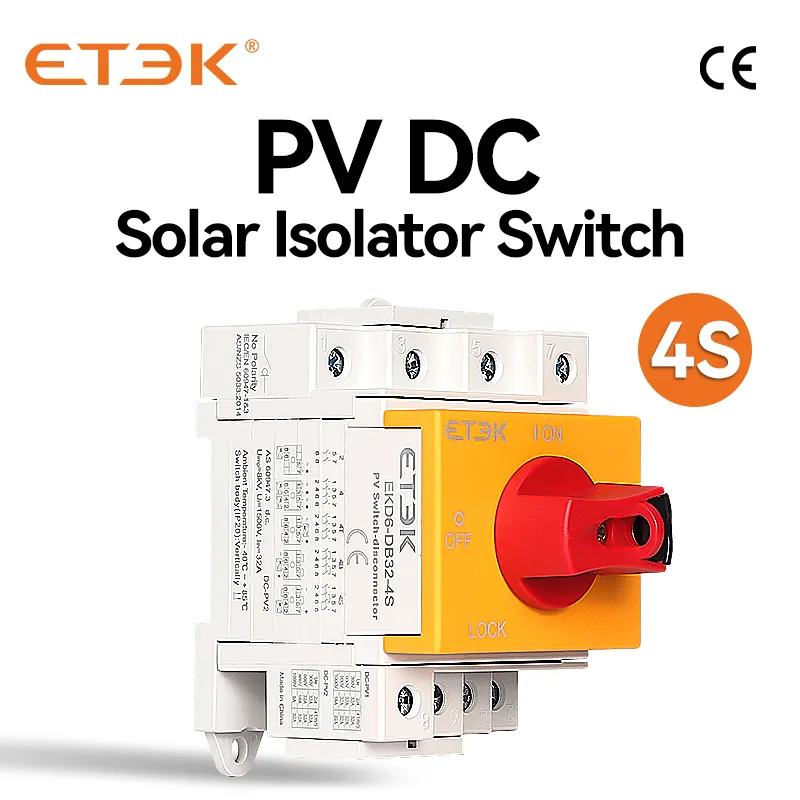

EKD6-DB32-4S

ekd6 db32 boîtier isolateur cc 3

32

32

32

32

32

32

32

23

4

1

EKD6-DB32-4B

ekd6 db32 boîtier isolateur cc 6

32

32

32

32

32

32

32

23

4

1

EKD6-DB32-4T

ekd6 db32 boîtier isolateur de courant continu 7



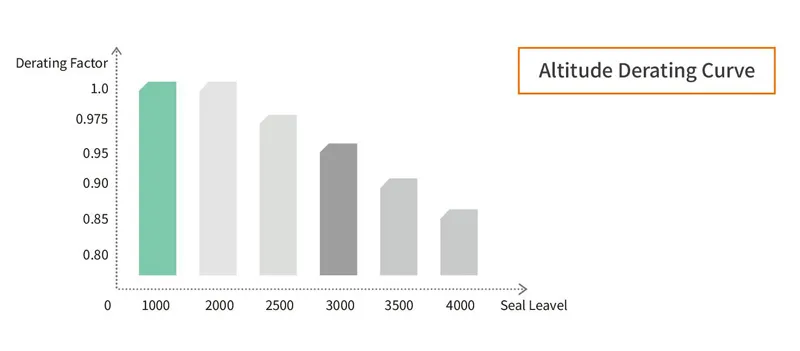

ekd6 db32 boîtier isolateur cc 8

Paramètres principaux

DB32

Tension d'isolation nominale

1500V

Courant thermique nominal

32A

Tension nominale de tenue aux chocs

8000V

Pouvoir nominal de fermeture en court-circuit

2H

1700A

2,4

1000A

2H

1700A

Courant de court-circuit conditionnel nominal

5000A

Max. taille du fusible

80A

Sections de câble maximales (y compris le cavalier)
Solide ou standard 4-16 mm2
Flexible 4-10mm 2
Flexible (+ extrémité de câble multiconducteur) 4-10 mm2
Couple
Couple de serrage des vis des bornes M4. Nm 1.2-1.8
Couple de serrage des vis du bouton M3. 0,5-0,7
Activer ou désactiver le couple 0,9-1,3
Paramètres généraux
Méthode de montage Montage à un seul trou
Type de bouton ekd6 db32 boîtier isolateur cc 9
Positions des boutons ARRÊT à 9 h, MARCHE à 12 h
Durée de vie mécanique 1000
Nombre de pôles CC 2 ou 4
Température de fonctionnement -40 à +70℃
Température de stockage -40 à +85℃
Degré de pollution 2
Catégorie de surtension III
Indice de protection IP de l'arbre et de l'écrou de montage IP66



Dimensions

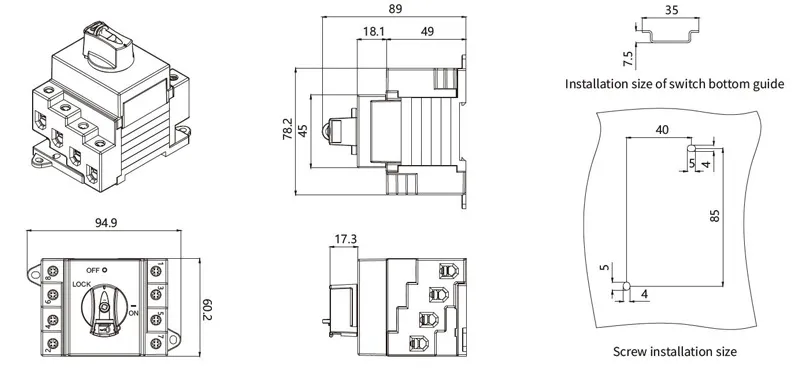

Taille d'installation
ekd6 db32 boîtier isolateur cc 10

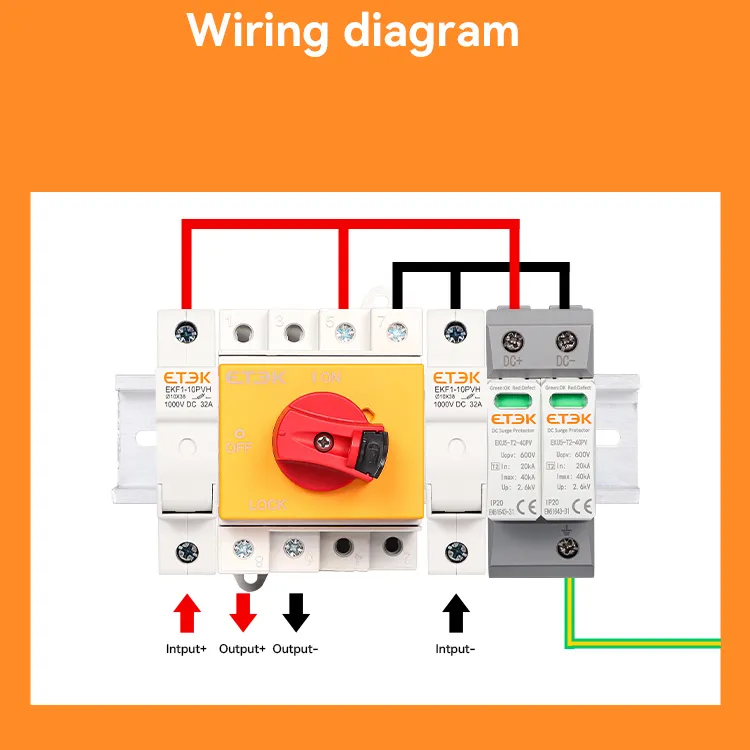

Schéma d'essorage

Formulaire de sélection de produits

EKD6-DB32-2 DC Isolateur 2P 32A 2series
/1strings Connexion haut en bas PL60 * 45mm
EKD6-DB32-2H DC Isolateur 4P 32A 4series
/1strings Connexion haut en bas PL60 * 45mm

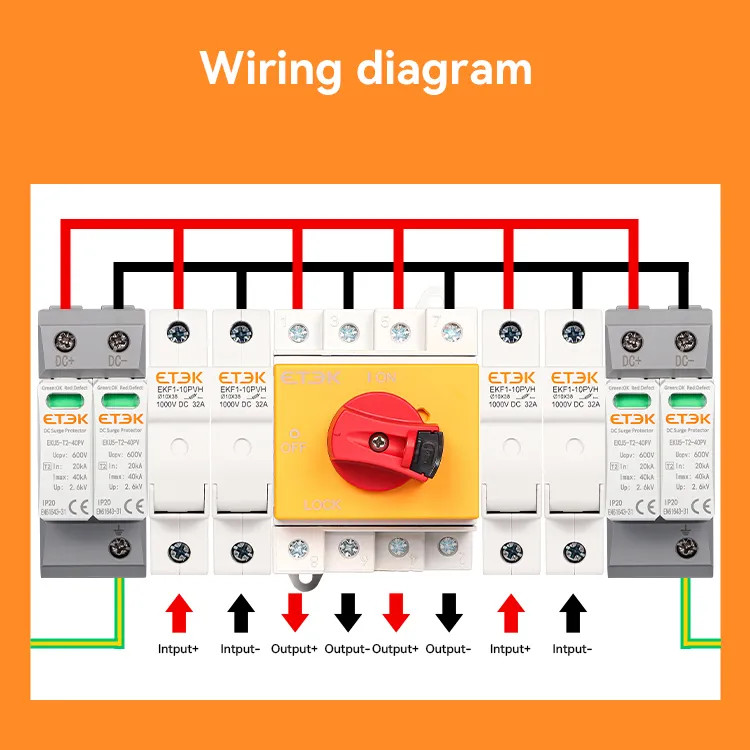

EKD6-DB32-4 DC Isolateur 4P 32A 4series
/2cordes PL60*45mm

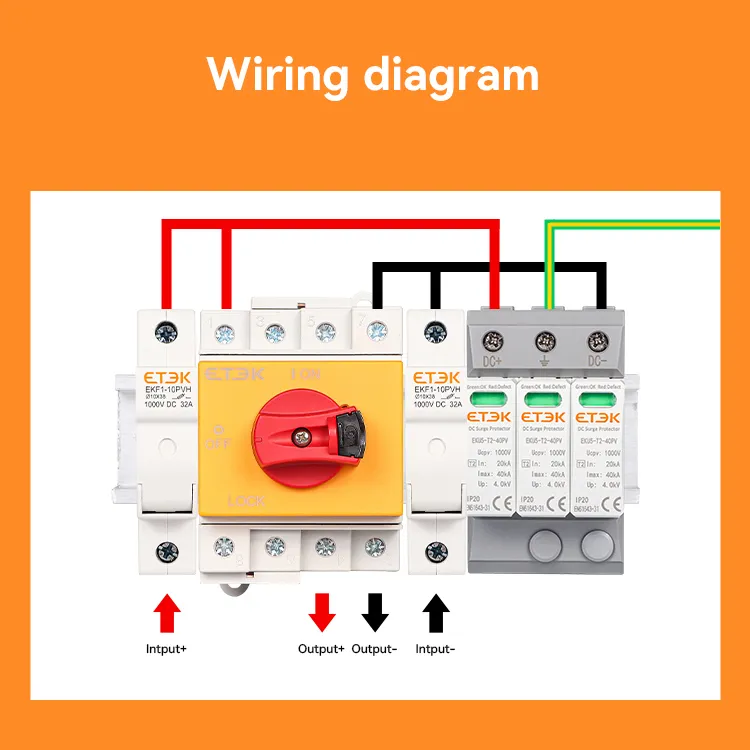

EKD6-DB32-4S DC Isolateur 4P 32A 4series
/1(3+1) chaîne de connexion de haut en bas PL60*45mm
EKD6-DB32-4B DC Isolateur 4P 32A 4series
/1(2+2) chaîne connexion inférieure PL60*45mm
EKD6-DB32-4T DC Isolateur 4P 32A 4series
/1(2+2) cordes Top Connection PL60*45mm
