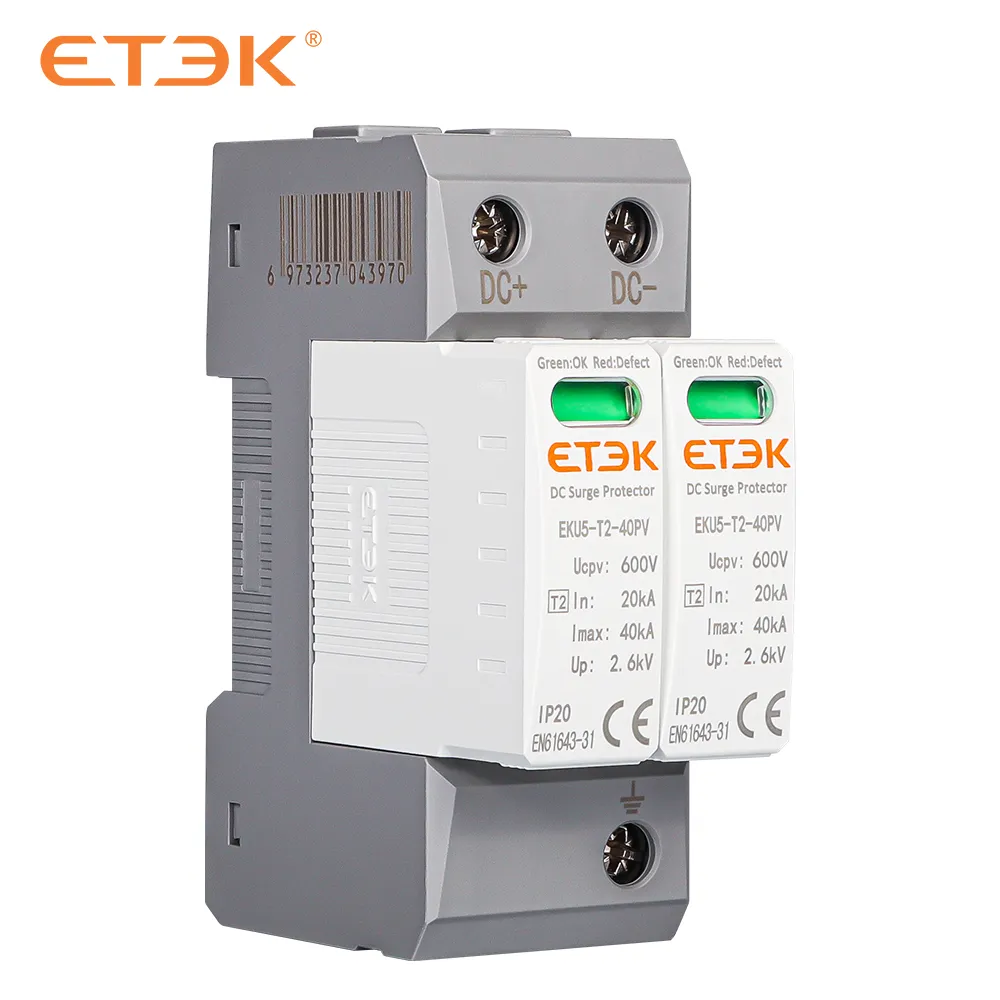

EKU5-12-2M600 DC SPD
EKU5-12-2M600 DC SPD

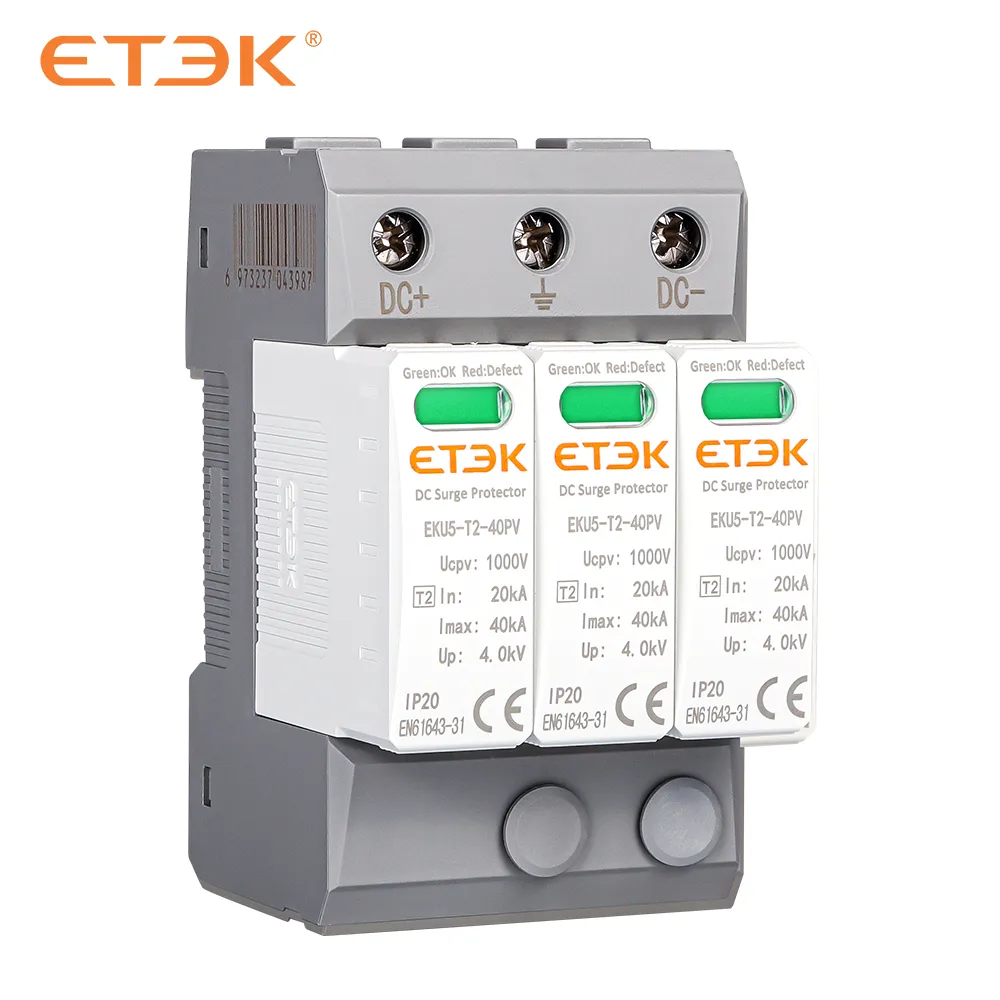

EKU5-T2-3M1000 DC SPD

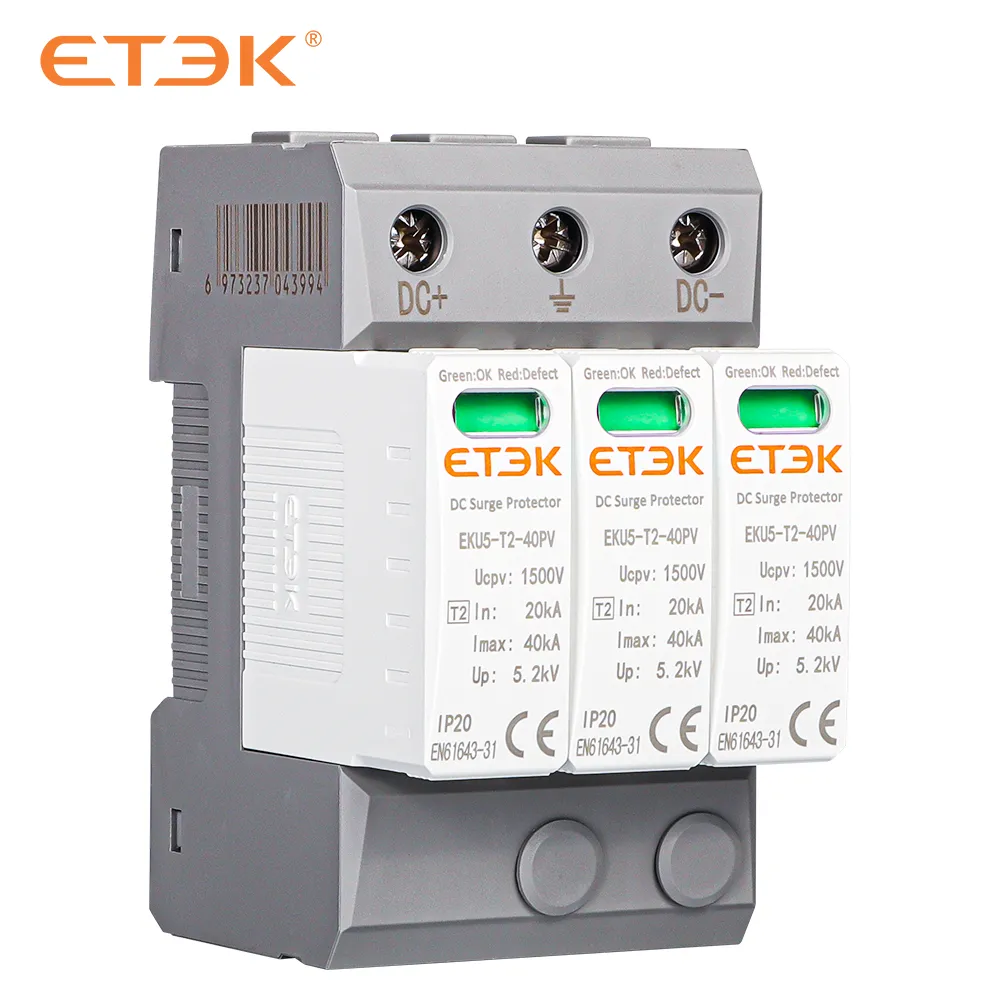

EKU5-T2-3M1500 DC SPD

SPD EKU5 Classe T2 40 kA CC pour système solaire photovoltaïque

Le SPD EKU5-T2-40 PV est un parasurtenseur DC spécialement conçu pour les systèmes d'alimentation photovoltaïque. La tension de fonctionnement continue maximale atteint DC1500V. Ces unités doivent être installées en parallèle sur les réseaux DC à protéger et offrent une protection en modes commun et différent. Son emplacement d'installation est recommandé aux deux extrémités de la ligne d'alimentation DC (côté panneau solaire et côté onduleur/convertisseur), en particulier si le routage de la ligne est externe et long.

Renseignez-vous maintenant PDF

SPD EKU5 Classe T2 40 kA CC pour système solaire photovoltaïque

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

Description

CE U5 T2 40 PV 2M S
Code de l'entreprise Série SPD n°5 Classification T2 I.max:40kA

Système solaire photovoltaïque

 Nombre de modules : 2 : 2 modules, 3 : 3 modules Avec signalisation à distance

Le SPD EKU5-T2-40 PV est un parasurtenseur DC spécialement conçu pour les systèmes d'alimentation photovoltaïque. La tension de fonctionnement continue maximale atteint DC1500V. Ces unités doivent être installées en parallèle sur les réseaux DC à protéger et offrent une protection en modes commun et différent. Son emplacement d'installation est recommandé aux deux extrémités de la ligne d'alimentation DC (côté panneau solaire et côté onduleur/convertisseur), en particulier si le routage de la ligne est externe et long.

Paramètres techniques

Données techniques

Norme IEC/EN61643-31

     T2

Tension de service continue max.

UCVP



600 VCC

 1000 VCC 1500 VCC

Courant de décharge nominal (8/20μs)

Dans

   20 kA

Courant de décharge maximal (8/20µs)

Imax

   40 kA

Niveau de protection de tension DC+/DV-à PE

 EN HAUT

2Mods

≤ 2,6 kV

≤ 4,0 kV

 -

3Mods

 -

≤ 4,0 kV

≤ 5,2 kV

Temps de réponse

tA



≤ 25 ns

Plage de température de fonctionnement

Tu



-40℃~80℃

État de fonctionnement/Indication de défaut



Vert/Rouge

Section transversale (min.)



4 mm2

Section transversale (max.)



35 mm2

Pour montage sur



Rail DIN 35 mm

Matériel inclus



Plastique thermique UL94-V0

Degré de protection



IP20

Nombre de modules



2P (2Mods), 3P (3Mods)

Dimensions

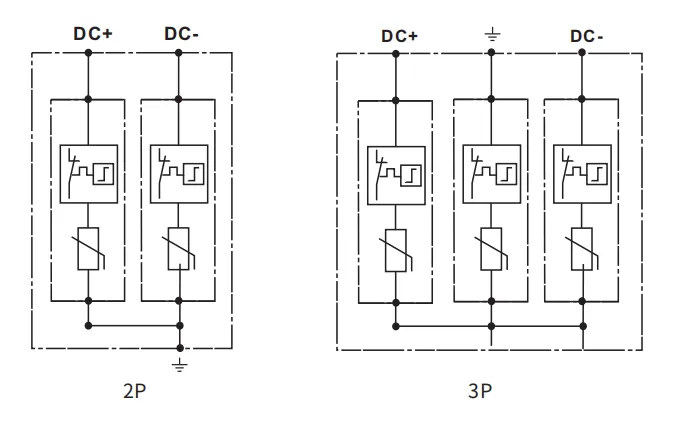

Schéma de circuit de base

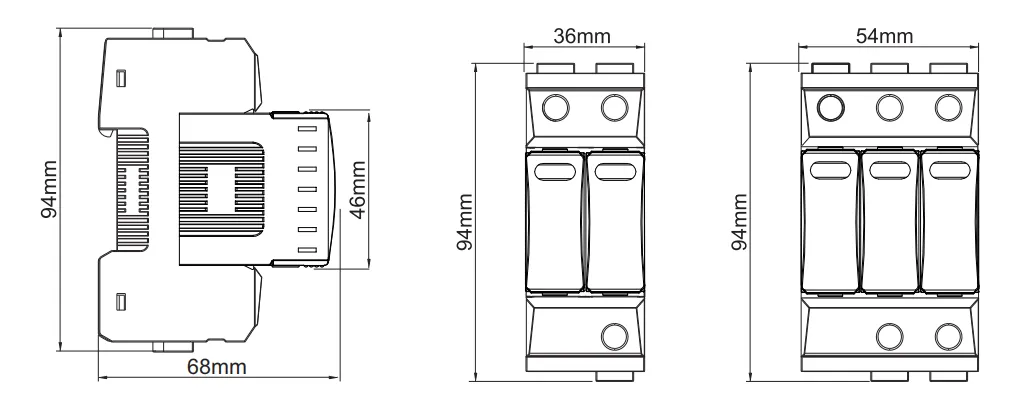

Taille d'installation

Formulaire de sélection de produits

Liste de référence des types de SPD
Nombre de pôles Tension continue de fonctionnement max.

600VDC

1000VDC

1500VDC

2Module

EKU5-T2-40PV-2M600

EKU5-T2-40PV-2M1000

-

3Module

-

EKU5-T2-40PV-3M1000

EKU5-T2-40PV-3M1500
Avec signalisation à distance

2Module

EKU5-T2-40PV-2M600S

EKU5-T2-40PV-2M1000S

 -

3Module

 -

EKU5-T2-40PV-3M1000S

EKU5-T2-40PV-3M1500S

Télécharger les fichiers

Présentation du produit

Description

CE U5 T2 40 PV 2M S
Code de l'entreprise Série SPD n°5 Classification T2 I.max:40kA

Système solaire photovoltaïque

 Nombre de modules : 2 : 2 modules, 3 : 3 modules Avec signalisation à distance

Le SPD EKU5-T2-40 PV est un parasurtenseur DC spécialement conçu pour les systèmes d'alimentation photovoltaïque. La tension de fonctionnement continue maximale atteint DC1500V. Ces unités doivent être installées en parallèle sur les réseaux DC à protéger et offrent une protection en modes commun et différent. Son emplacement d'installation est recommandé aux deux extrémités de la ligne d'alimentation DC (côté panneau solaire et côté onduleur/convertisseur), en particulier si le routage de la ligne est externe et long.

Paramètres techniques

Télécharger les fichiers

Produits recommandés

EKFL15D-10L-1500VDC-Fuse-Link

Fusible cylindrique EKFL15D 1500VDC gPV 10x85mm 14x85mm

Renseigner
EKU5-T1+T2-40PV-3M1500

Protecteur de surtension CC EKU5 de classe T1+T2 pour système PV

Renseigner

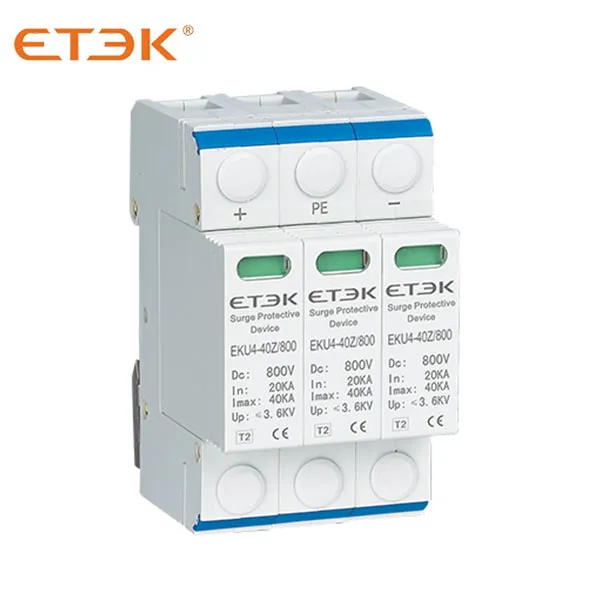

EKU4-40Z DC SPD for PV system
