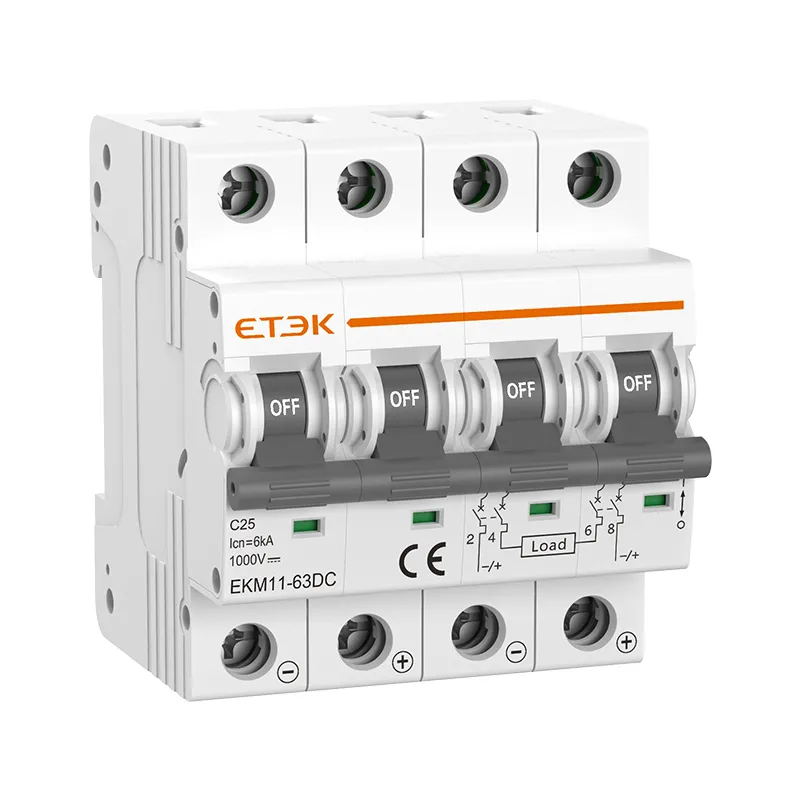

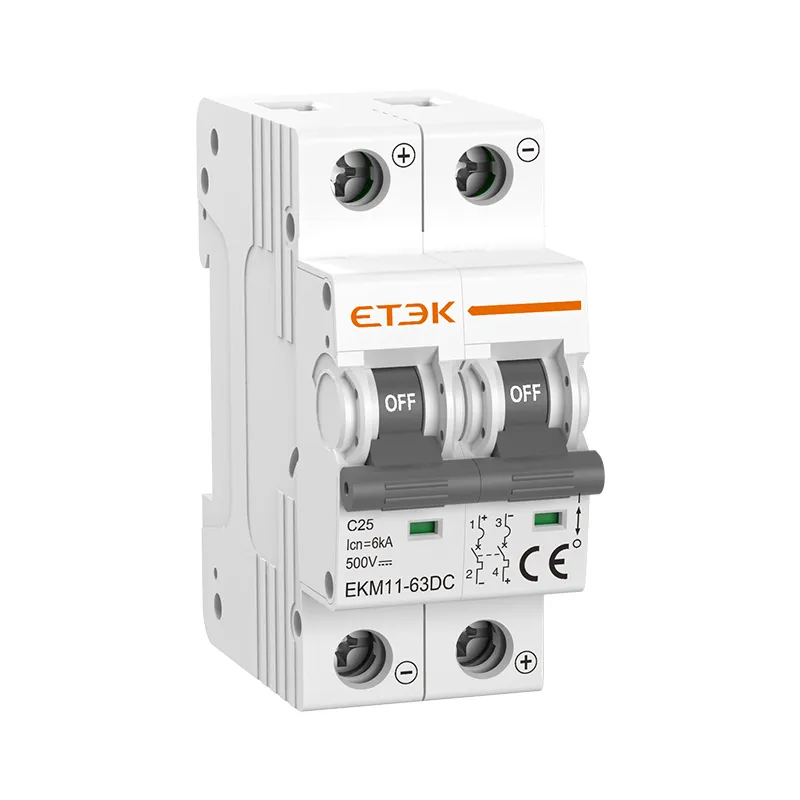

Disjoncteur différentiel EKM11-63DC 6KA DC pour système solaire photovoltaïque

Name: Disjoncteur différentiel EKM11-63DC 6KA DC pour système solaire photovoltaïque
Brand: ETEK
SKU: 01537
Rating: 4.1 (819 reviews)

La tension de fonctionnement nominale des disjoncteurs CC spécialement utilisés dans le photovoltaïque peut atteindre 1 000 V CC.

● Norme : IEC60947-2
● Type de voyage : Thermo-magnétique
● Courant nominal : 6~63A
● Tension nominale : 1P (250 V CC), 2P (500 V CC), 4P (1 000 V CC)
● Nombre de pôles : 1P, 2P, 4P
● Pouvoir de coupure nominal en court-circuit : 6 kA
●Caractéristique de déclenchement magnétique : (8-12) x In
● Température ambiante : -5...+40 ºC
● Connexion : Selon le schéma de câblage
● Certificats : CE, CB

Renseignez-vous maintenant PDF

Disjoncteur différentiel EKM11-63DC 6KA DC pour système solaire photovoltaïque

Renseignez-vous maintenant PDF

Présentation du produit

Paramètres techniques

Télécharger les fichiers

Produits recommandés

Enquête

Présentation du produit

La tension de fonctionnement nominale des disjoncteurs CC de la série EKM11-63DC, spécialement utilisés dans le photovoltaïque, peut atteindre 1 000 V CC. Le système spécial d'extinction d'arc et de limitation de courant peut rapidement déconnecter le courant de défaut du système de distribution d'énergie CC. Le module photovoltaïque, un composant important du système d'énergie solaire, peut éviter les dommages causés par le courant inverse CC élevé et le courant de retour CA causés par la défaillance de l'onduleur, garantissant ainsi un fonctionnement fiable du système PV solaire.

Paramètres techniques

Données techniques

Standard	CEI/EN60947-2
Protection	Surintensité et court-circuit
Type de voyage	Thermo-magnétique
Nombre de pôles	1P, 2P, 4P
Courants nominaux (In)	6,10,16,20,25,32,40,50,63A
Tension nominale (Ue)	1P (250 V CC), 2P (500 V CC), 4P (1 000 V CC)
Tension d'isolement nominale (Ui)	500 V
Pouvoir de coupure nominal	6 000 A
Tension de tenue aux chocs nominale (1,2/50) Uimp	4 kV
Tension d'essai diélectrique à fréquence ind. pendant 1 min	3 kV
Caractéristique de libération thermique	(1.05-1.30) x Dans
Caractéristique de déclenchement magnétique	(8-12) x Dans
La vie électrique	4 000 cycles
Durée de vie mécanique	10 000 cycles
Indicateur de position de contact	Oui
Degré de protection	IP20
Température ambiante	-5℃ à +40℃, humidité max. 95%
Type de connexion du terminal	Câble/barre omnibus de type broche/barre omnibus de type fourche
Taille max. du terminal pour le câble	25 mm ²
Couple de serrage max.	2,5 Nm
Installation	Montage sur rail DIN 35 mm
Connexion	Selon le schéma de câblage

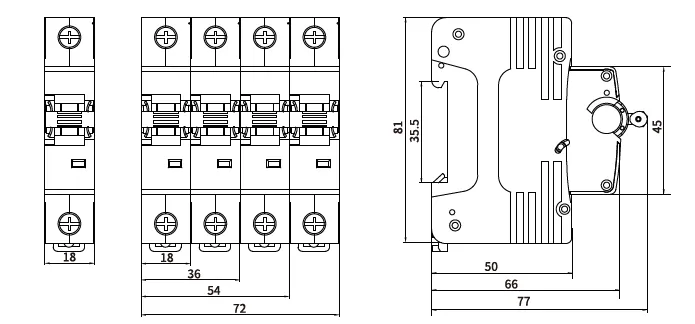

Dimensions

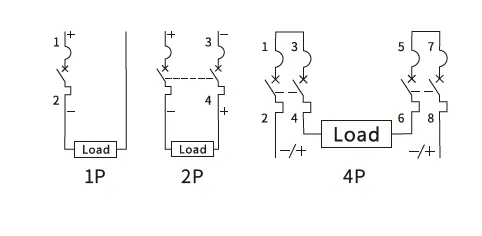

Schéma de circuit

Taille d'installation
