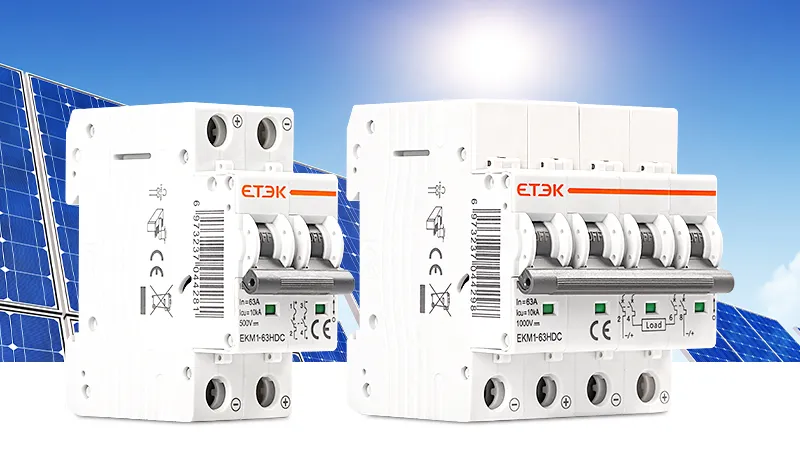

ETEK EKM1-63DC Disjoncteur différentiel 6KA DC pour système solaire photovoltaïque

La tension de fonctionnement nominale des disjoncteurs CC EKM1-63DC spécialement utilisés dans le photovoltaïque peut atteindre 1 000 V CC. Le système spécial d'extinction d'arc et de limitation de courant peut rapidement déconnecter le courant de défaut du système de distribution d'énergie CC. Le module photovoltaïque, un composant important du système d'énergie solaire, peut éviter les dommages causés par le courant inverse CC élevé et le courant de retour CA causés par la défaillance de l'onduleur, garantissant ainsi un fonctionnement fiable du système PV solaire.

● Norme : IEC60947-2
● Type de voyage : Thermo-magnétique
● Courant nominal : 6~63A
● Tension nominale : 1P (250 V CC), 2P (500 V CC), 4P (1 000 V CC)
● Nombre de pôles : 1P, 2P, 4P
● Pouvoir de coupure nominal en court-circuit : 6 kA
●Caractéristique de déclenchement magnétique : (8-12) x In
● Température ambiante : -5...+40 ºC
● Connexion : Selon le schéma de câblage
● Certificats : CE, CB

Renseignez-vous maintenant PDF

ETEK EKM1-63DC Disjoncteur différentiel 6KA DC pour système solaire photovoltaïque

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

Description

La tension de fonctionnement nominale des disjoncteurs CC de la série EKM1-63DC, spécialement utilisés dans le photovoltaïque, peut atteindre 1 000 V CC. Le système spécial d'extinction d'arc et de limitation de courant peut rapidement déconnecter le courant de défaut du système de distribution d'énergie CC. Le module photovoltaïque, un composant important du système d'énergie solaire, peut éviter les dommages causés par le courant inverse CC élevé et le courant de retour CA causés par la défaillance de l'onduleur, garantissant ainsi un fonctionnement fiable du système PV solaire.

Paramètres techniques

Données techniques

Standard CEI/EN60947-2
Protection Surintensité et court-circuit
Type de voyage Thermo-magnétique
Nombre de pôles 1P, 2P, 4P
Courants nominaux (In) 6,10,16,20,25,32,40,50,63A
Tension nominale (Ue) 1P (250 V CC), 2P (500 V CC), 4P (1 000 V CC)
Tension d'isolement nominale (Ui) 500 V
Pouvoir de coupure nominal 6 000 A
Tension de tenue aux chocs nominale (1,2/50) Uimp 4 kV
Tension d'essai diélectrique à fréquence ind. pendant 1 min 3 kV
Caractéristique de libération thermique (1.05-1.30) x Dans
Caractéristique de déclenchement magnétique (8-12) x Dans
La vie électrique 4 000 cycles
Durée de vie mécanique 10 000 cycles
Indicateur de position de contact Oui
Degré de protection IP20
Température ambiante -5℃ à +40℃, humidité max. 95%
Type de connexion du terminal Câble/barre omnibus de type broche/barre omnibus de type fourche
Taille max. du terminal pour le câble 25 mm 2
Couple de serrage max. 2,5 Nm
Installation Montage sur rail DIN 35 mm
Connexion Selon le schéma de câblage

Dimensions

Schéma de circuit

disjoncteur différentiel ekm1 63dc 6ka 10ka cc 5

Taille d'installation

disjoncteur différentiel 63dc 6ka 10ka ekm1 6
