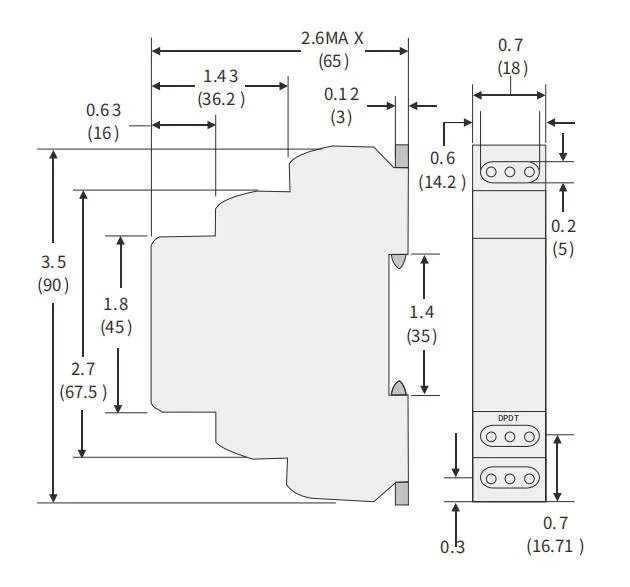

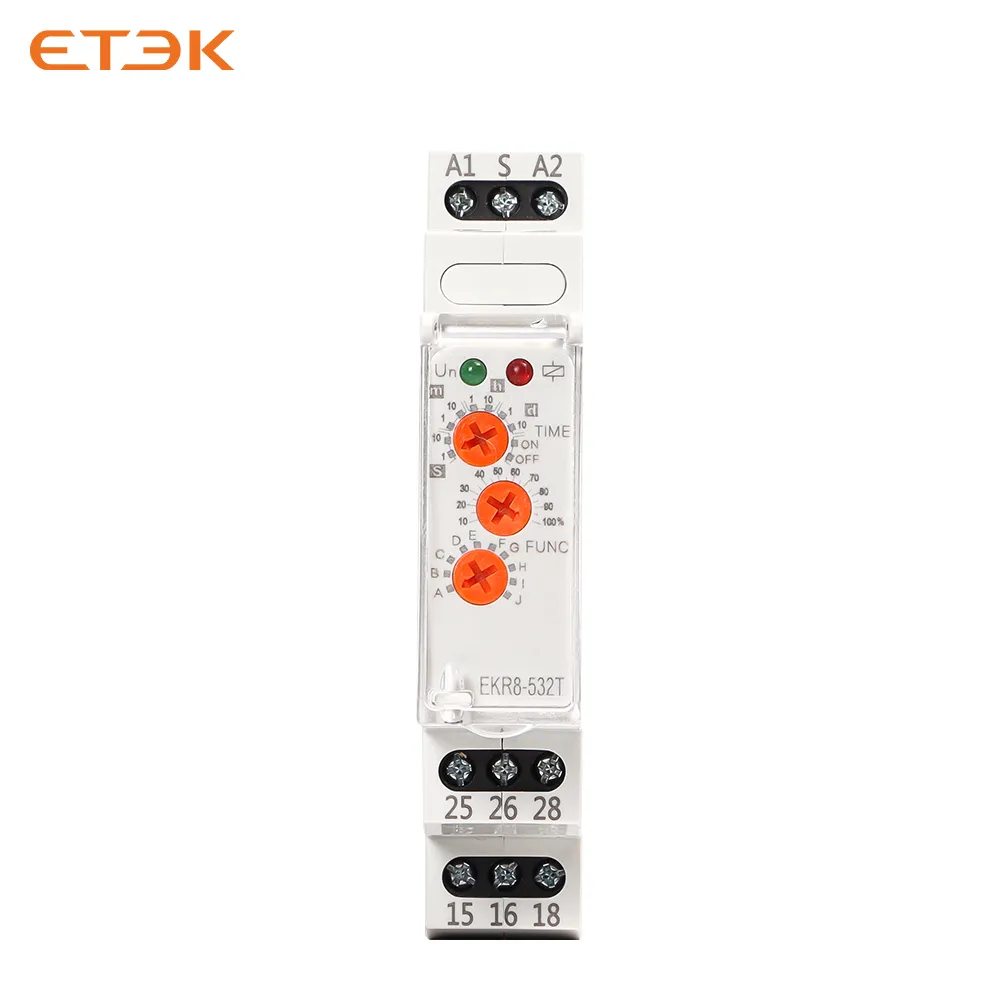

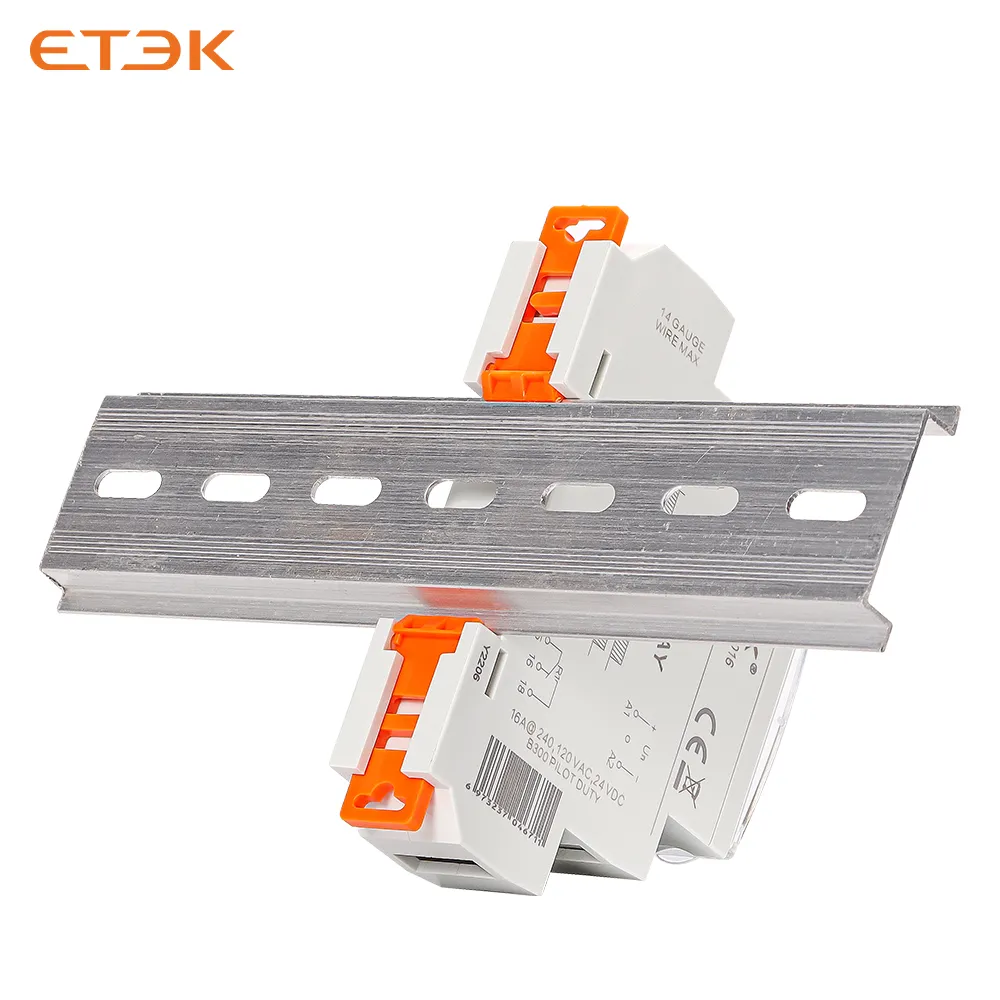

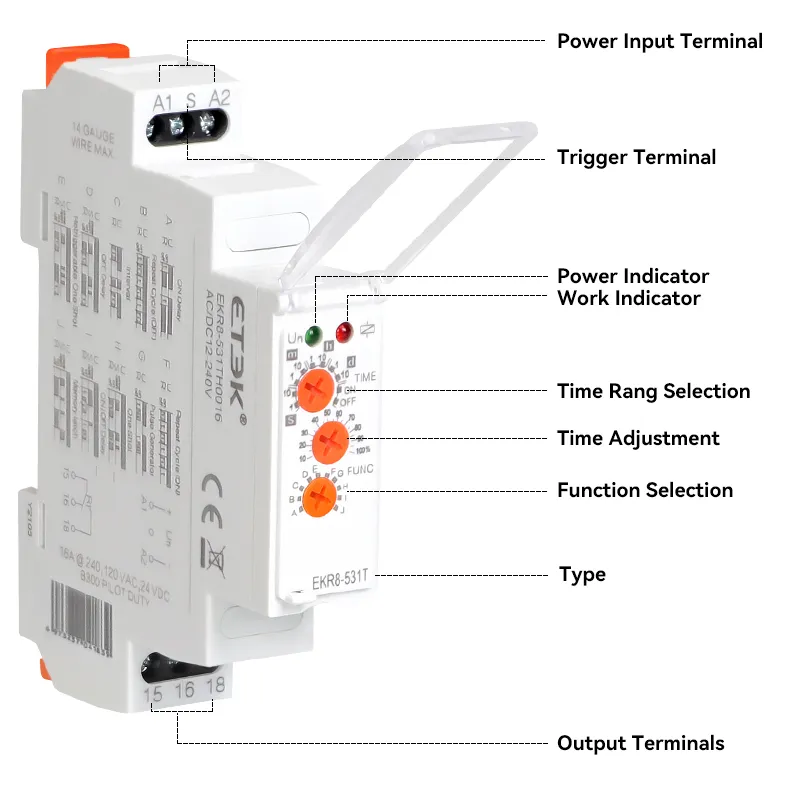

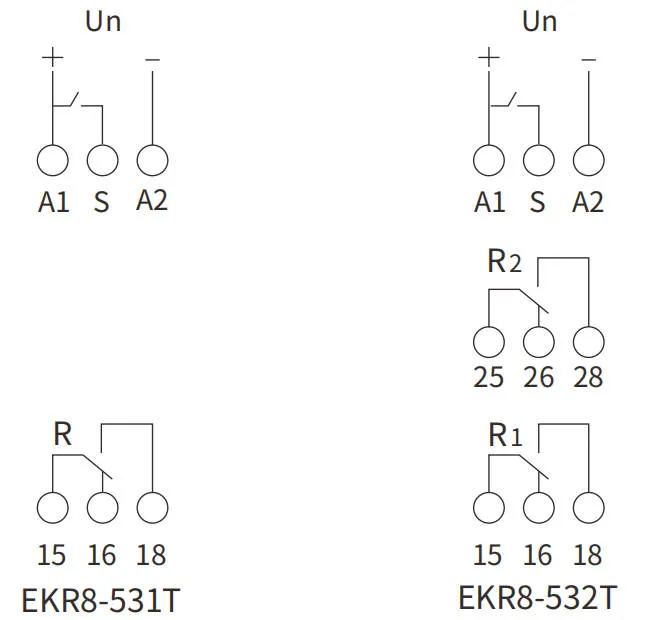

Explication fonctionnelle
|
Fonction
|
Opération
|

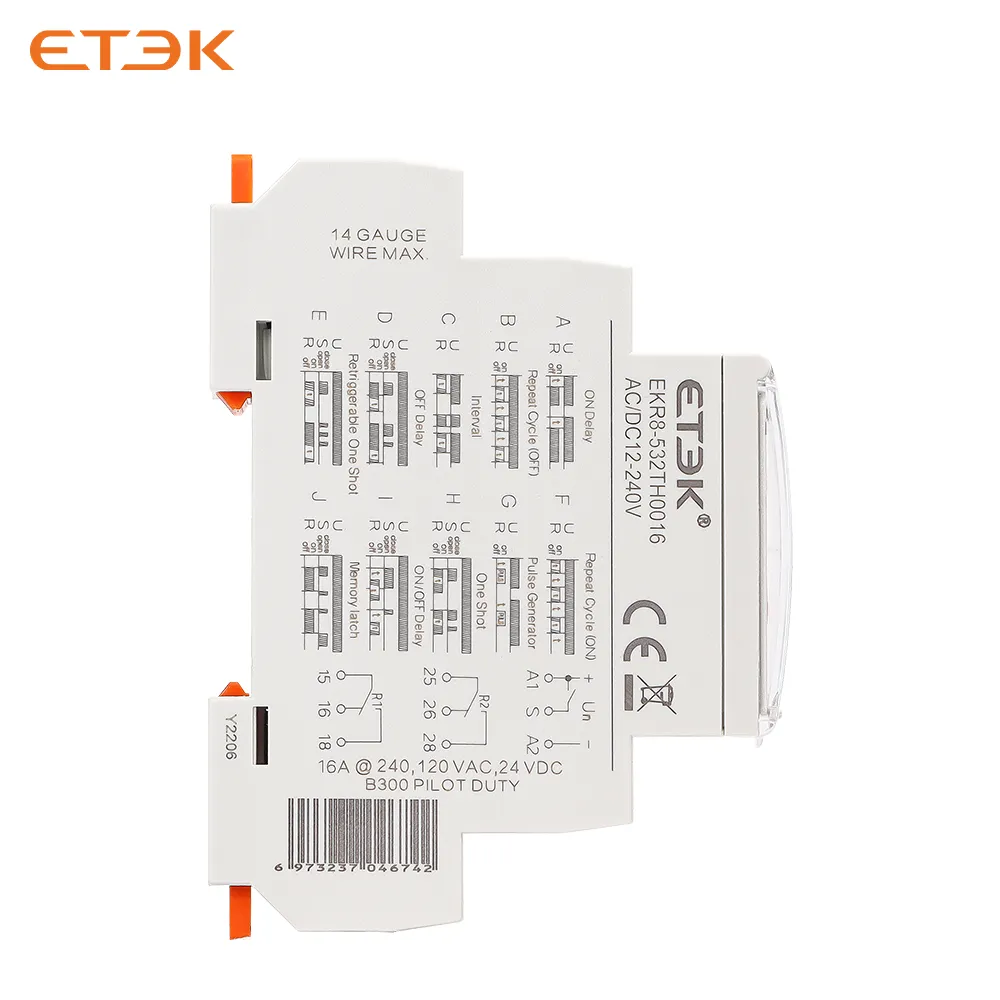

Chronogramme
|

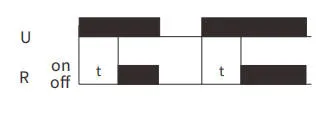

UN
Mise sous tension retardée
|
Lorsque la tension d'entrée U est appliquée, la temporisation t commence.
Les contacts du relais R changent d'état à la fin de la temporisation.
Les contacts R reviennent à leur état de repos lorsque la tension d'entrée U est supprimée.
L'interrupteur à gâchette n'est pas utilisé dans cette fonction.
|
|

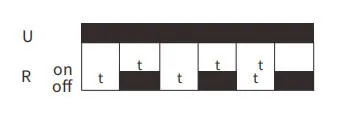

B
Répéter le cycle en commençant
|
Lorsque la tension d'entrée U est appliquée, la temporisation t commence. Lorsque la temporisation t est écoulée, les contacts du relais R changent d'état pendant la temporisation t .
Ce cycle se répétera jusqu'à ce que la tension d'entrée U soit supprimée. L'interrupteur à gâchette n'est pas utilisé dans cette fonction.
|
|

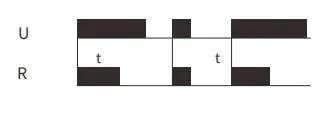

C
Intervalle de mise sous tension
|
Lorsque la tension d'entrée U est appliquée, les contacts de relais R changent d'état immédiatement et le cycle de temporisation commence. Lorsque la temporisation est terminée, les contacts reviennent à l'état d'attente. Lorsque la tension d'entrée U est supprimée, les contacts reviennent également à leur état. L'interrupteur à gâchette n'est pas utilisé dans cette fonction.
|
|

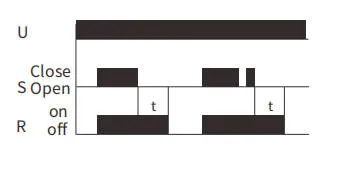

ré
Off Delay S Pause
|
La tension d'entrée U doit être appliquée en permanence. Lorsque la gâchette S est fermée, les contacts du relais R changent d'état. Lorsque le déclencheur S est ouvert, le retard t commence.
Lorsque le délai t est terminé, les contacts R retournent à leur état d'attente. Si le déclencheur S est fermé avant la fin de la temporisation t , le temps est réinitialisé. Lorsque la gâchette S est ouverte, le retard recommence et les contacts de relais restent dans leur état excité, si la tension d'entrée U est supprimée, les contacts de relais R reviennent à leur état d'attente.
|
|

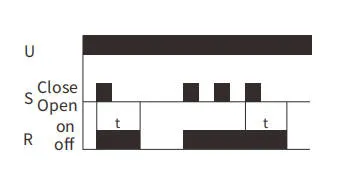

E
Redéclenchement One Shot
|
Lors de l'application de la tension d'entrée U , le relais est prêt à accepter le signal de déclenchement S . lors de l'application du signal de déclenchement S , les contacts de relais R transfèrent et le temps de présélection t commence. A la fin du temps préréglé t , les contacts de relais R reviennent à leur état normal à moins que le signal de déclenchement S ne soit ouvert et fermé avant la temporisation t (avant que le temps préréglé ne soit écoulé). Un cycle continu du signal de déclenchement S à une vitesse plus rapide que le temps actuel fera que les contacts de relais R restent fermés. Si la tension d'entrée U est supprimée, les contacts de relais R reviennent à leur état de repos. |
|

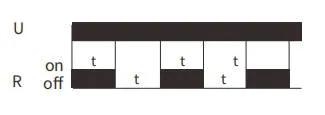

F
Répéter le cycle en commençant par ON
|
Lorsque la tension d'entrée U est appliquée, les contacts de relais R changent immédiatement d'état et la temporisation t commence. Lorsque le temps t est écoulé, les contacts retournent à leur état d'attente pendant la temporisation t . Ce cycle se répétera jusqu'à ce que la tension d'entrée U soit supprimée. L'interrupteur à gâchette n'est pas utilisé dans cette fonction.
|
|
g
Un générateur de pulsion
|
Lors de l'application de la tension d'entrée U , une seule impulsion de sortie de 0,5 seconde est délivrée à la temporisation d'offre de relais t . L'alimentation doit être coupée et rétablie pour répéter l'impulsion. L'interrupteur à gâchette S n'est pas utilisé dans cette fonction.
|
|

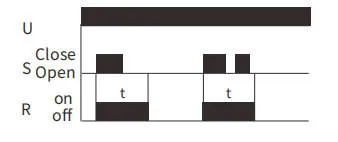

H
Un tir
|
Lors de l'application de la tension d'entrée U , le relais est prêt à accepter le signal de déclenchement S . Dès l'application du signal de déclenchement S , le relais contacte R et le temps de présélection t commence. Pendant la temporisation, le signal de déclenchement S est ignoré. Le relais se réinitialise en appliquant le signal de déclenchement S lorsque le relais n'est pas alimenté.
|
|

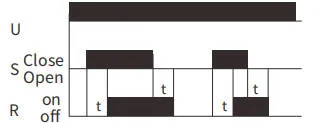

je
Délai Marche/Arrêt S Marche/Arrêt
|
La tension d'entrée U doit être appliquée en permanence. Lorsque la gâchette S est fermée, la temporisation t commence. A l'issue de la temporisation t , les contacts du relais R changent d'état et restent transférés jusqu'à l'ouverture de la gachette S. Si la tension d'entrée U est supprimée, les contacts de relais R reviennent à leur état de repos.
|
|

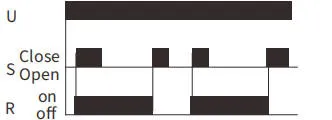

J
Mémoire Verrouillage S Marque
|
La tension d'entrée U doit être appliquée en permanence. La sortie change d'état à chaque fermeture du déclencheur S. Si la tension d'entrée U est supprimée, les contacts de relais R reviennent à leur état de repos.
|
|
