Présentation du produit

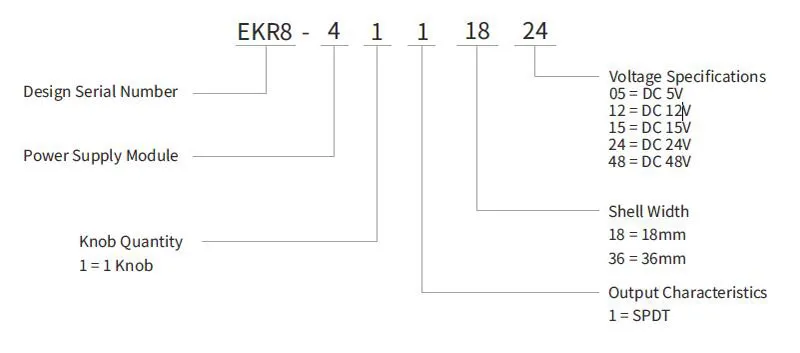

Règles de dénomination des modèles

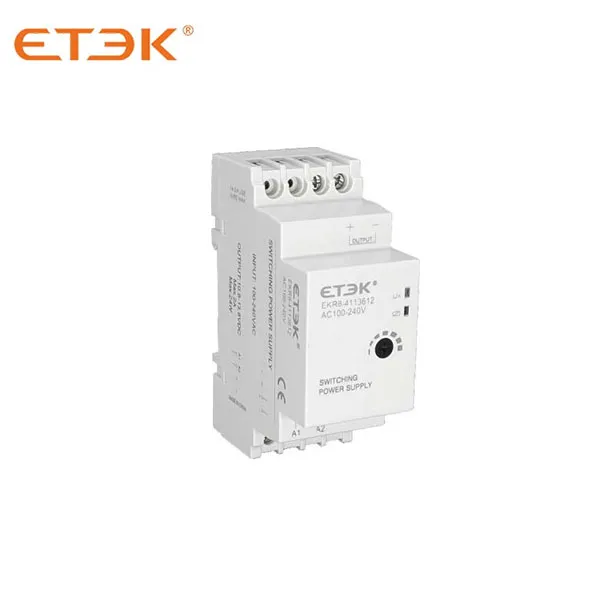

Description du produit

La série EKR8-4 est une alimentation électrique de type rail économique et ultra-mince qui répond aux normes industrielles allemandes. Elle convient à une installation sur des rails 35/7,5 ou 35/15. Afin de gagner de la place, le corps est conçu pour avoir une largeur de 18 mm (1SU) et 36 mm (2SU). L'ensemble de la série utilise une gamme complète d'entrées CA de 85 VCA à 264 VCA (277 VCA est également applicable), et toutes sont conformes à la norme EN61000-3-2 sur les spécifications de courant harmonique spécifiées par l'Union européenne.

La série EKR8-4 est conçue avec une coque en plastique, qui peut protéger efficacement les utilisateurs contre les risques électriques. L'efficacité de travail atteint 87 %. Sous circulation d'air, toute la série peut fonctionner à une température ambiante de -30 à 70 degrés. Elle dispose de fonctions de protection complètes et est conforme aux normes de certification pertinentes pour les équipements domotiques et de contrôle industriel (IEC62368-1, EN61558-2-16), ce qui fait de la série EKR8 une solution d'alimentation pour applications domestiques et industrielles hautement compétitive.

Remarque

1. Sauf indication contraire, tous les paramètres de spécification doivent être mesurés à une entrée de 230 VCA, une charge nominale et une température ambiante de 25 degrés.
2. Méthode de mesure de l'ondulation et du bruit : un fil à paire torsadée de 12 mm2 est utilisé, et les bornes sont connectées en parallèle avec les condensateurs de 0,1 uf et 47 uf, et la mesure est effectuée à une bande passante de 20 MHz.
3. Précision : y compris l'erreur de réglage, le taux de réglage linéaire et le taux de réglage de la charge.

Paramètres techniques

Données techniques

		EKR8-4111805	EKR8-4111812	EKR8-4111815	EKR8-4111824	EKR8-4111848
Sortir	Tension continue	5V	12V	15 V	24V	48V
	Courant nominal	2,4 A	1,25 A	1A	0,63 A	0,32 A
	Puissance nominale	12W	15 W	15 W	15,2 W	15,4 W
	Ondulation et bruit (max)	80 mVp-p	120 mVp-p	120 mVp-p	150 mVp-p	240 mVp-p
	Plage de réglage de la tension	4,5-5,5 V	10,8-13,8 V	13,5-18 V	21,6-29 V	43,2-55,2 V
	Précision de la tension	⼠2,0 %	⼠1,0 %	⼠1,0 %	⼠1,0 %	⼠1,0 %
	Taux d'ajustement linéaire	⼠1,0 %	⼠1,0 %	⼠1,0 %	⼠1,0 %	⼠1,0 %
	Taux d'ajustement de charge	⼠1,0 %	⼠1,0 %	⼠1,0 %	⼠1,0 %	⼠1,0 %
	Heure de début et de montée	2000 ms, 80 ms/230 VCA, 2000 ms, 80 ms/115 VCA (à pleine charge)
	Temps de maintien (typ.)	300 ms/230 VCA, 12 ms/115 VCA (à pleine charge)
Saisir	Plage de tension	85-264VAC (277VAC disponible), 120-370VDC (390VDC disponible)
	Gamme de fréquences	47-63 Hz
	Efficacité (typ.)	80%	85%	85,5%	86%	87%
	Courant alternatif (typ.)	0,5 A/115 VCA, 0,25 A/230 VCA
	Courant de surtension (typ.)	Démarrage à froid : 25 A/115 VCA, 45 A/230 VCA
Protection	Surcharge	110-145 % de la puissance de sortie nominale
	Surcharge	Lorsque la tension de sortie est inférieure à 50 %, il est en mode hoquet et peut récupérer automatiquement une fois la condition de charge anormale supprimée. Lorsque la tension de sortie est de 50 à 100 %, elle est en mode de courant constant et peut récupérer automatiquement une fois la condition de charge anormale supprimée.
	Surtension	5,75-6,75 V	14,2-16,2 V	18,8 - 22,5 V	30 - 36V	56,5-64,8 V
	Surtension	Mode de protection : Désactiver la sortie, bloquer avec la diode Zener

		EKR8-4113605	EKR8-4113612	EKR8-4113615	EKR8-4113624	EKR8-4113648
Sortir	Tension continue	5V	12V	15 V	24V	48V
	Courant nominal	3A	2A	2A	1,5 A	0,75 A
	Puissance nominale	15 W	24 W	30 W	36W	36W
	Ondulation et bruit (max)	80 mVp-p	120 mVp-p	120 mVp-p	150 mVp-p	240 mVp-p
	Plage de réglage de la tension	4,5-5,5 V	10,8-13,8 V	13,5-18 V	21,6-29 V	43,2-55,2 V
	Précision de la tension	⼠2,0 %	⼠1,0 %	⼠1,0 %	⼠1,0 %	⼠1,0 %
	Taux d'ajustement linéaire	⼠1,0 %	⼠1,0 %	⼠1,0 %	⼠1,0 %	⼠1,0 %
	Taux d'ajustement de charge	⼠1,0 %	⼠1,0 %	⼠1,0 %	⼠1,0 %	⼠1,0 %
	Heure de début et de montée	2000 ms, 80 ms/230 VCA, 2000 ms, 80 ms/115 VCA (à pleine charge)
	Temps de maintien (typ.)	300 ms/230 VCA, 12 ms/115 VCA (à pleine charge)
Saisir	Plage de tension	85-264VAC (277VAC disponible), 120-370VDC (390VDC disponible)
	Gamme de fréquences	47-63 Hz
	Efficacité (typ.)	82%	88%	89%	89%	90%
	Courant alternatif (typ.)	0,5 A/115 VCA, 0,25 A/230 VCA
	Courant de surtension (typ.)	Démarrage à froid : 25 A/115 VCA, 45 A/230 VCA
Protection	Surcharge	110-145 % de la puissance de sortie nominale
	Surcharge	Lorsque la tension de sortie est inférieure à 50 %, il est en mode hoquet et peut récupérer automatiquement une fois la condition de charge anormale supprimée. Lorsque la tension de sortie est de 50 à 100 %, elle est en mode de courant constant et peut récupérer automatiquement une fois la condition de charge anormale supprimée.
	Surtension	5,75-7,5 V	15-18 V	18,8-22,5 V	30-36V	56,5-64,8 V
	Surtension	Mode de protection : Désactiver la sortie, bloquer avec la diode Zener

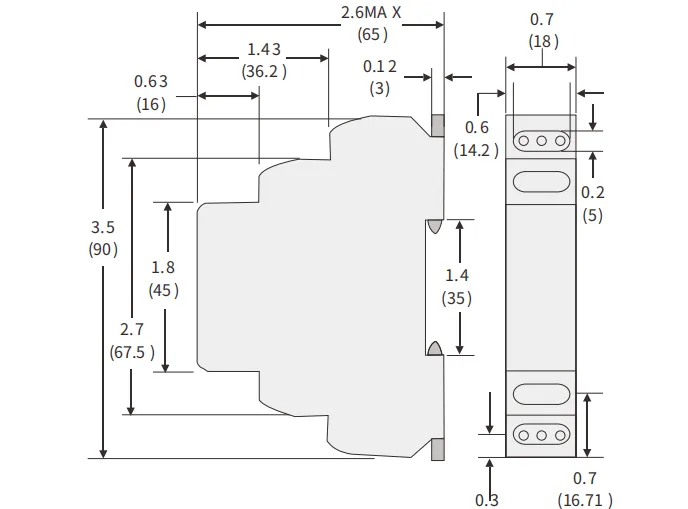

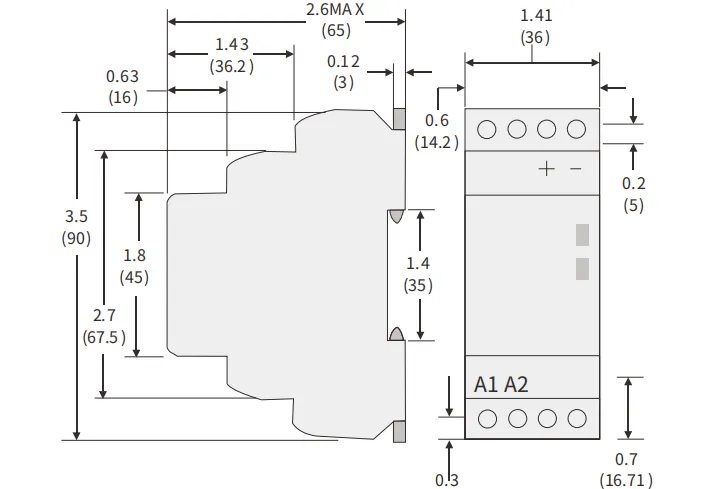

Dimensions

Dimension	Schéma de câblage

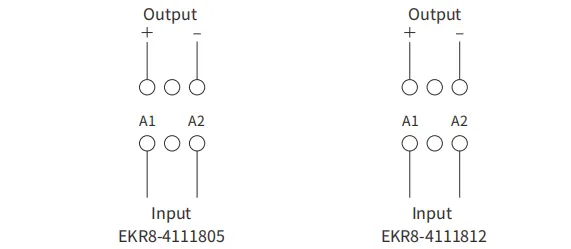

	EKR8-4111805/4111812

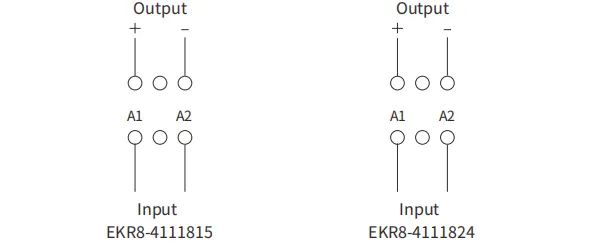

	EKR84111815/4111824

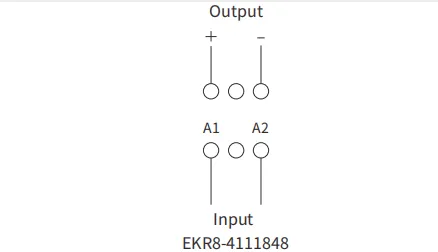

	EKR8-4111848

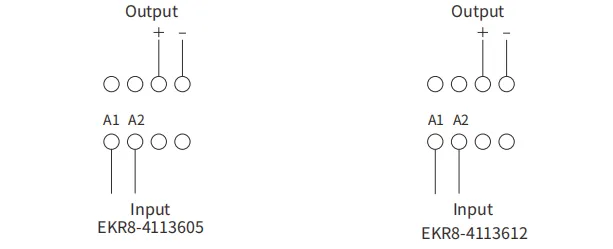

	EKR8-4113605/4113612

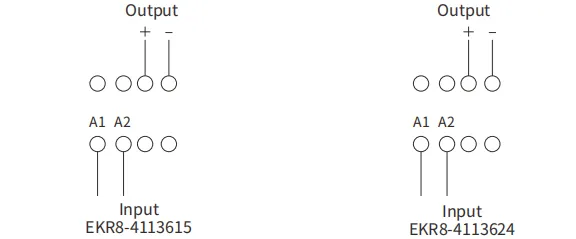

	EKR8-4113615/4113624

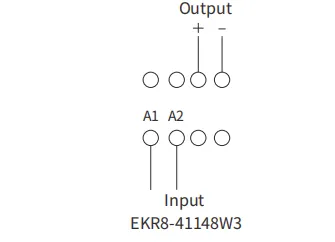

	EKR8-41148W3
