Profil du produit

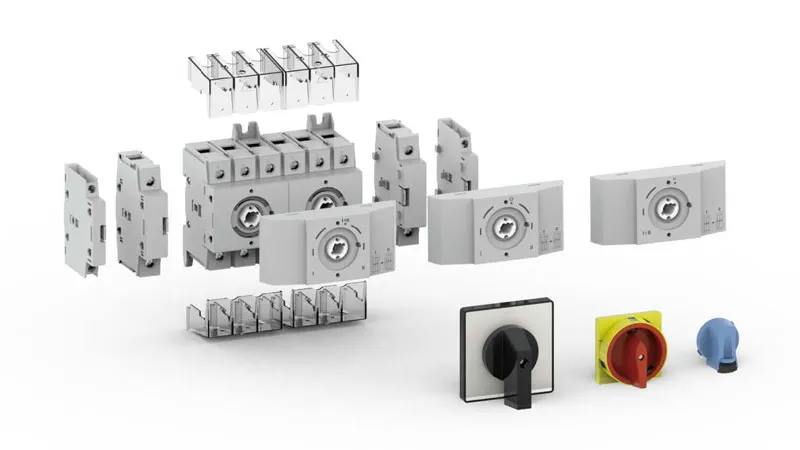

Système de combinaison mécanique
Le montage et le démontage du quatrième pôle et du contact auxiliaire sont rapides et simples sans outils.
|
01
|

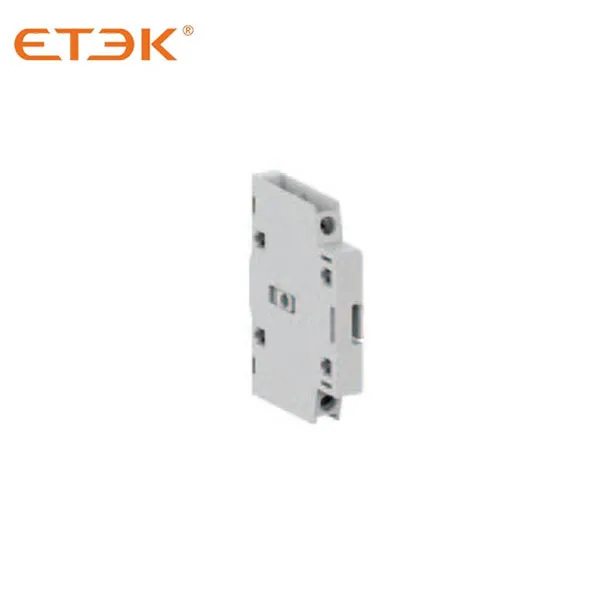

Contacts auxiliaires supplémentaires
|
02
|
Couverture de borne
|
03
|

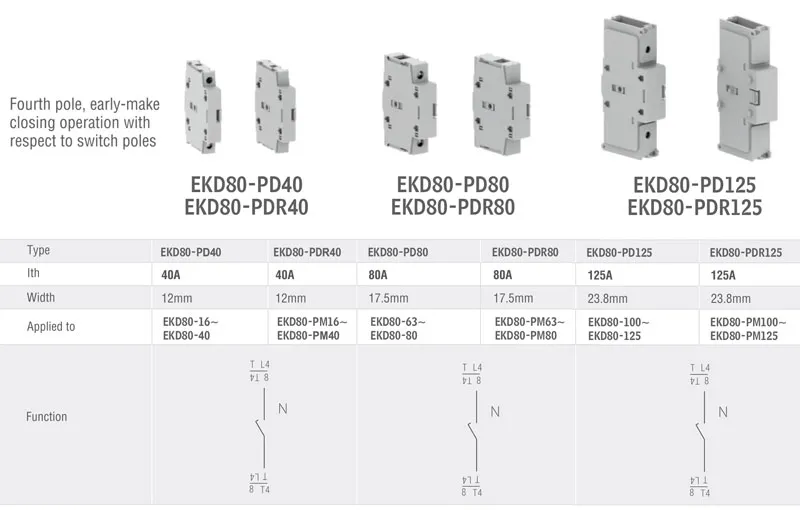

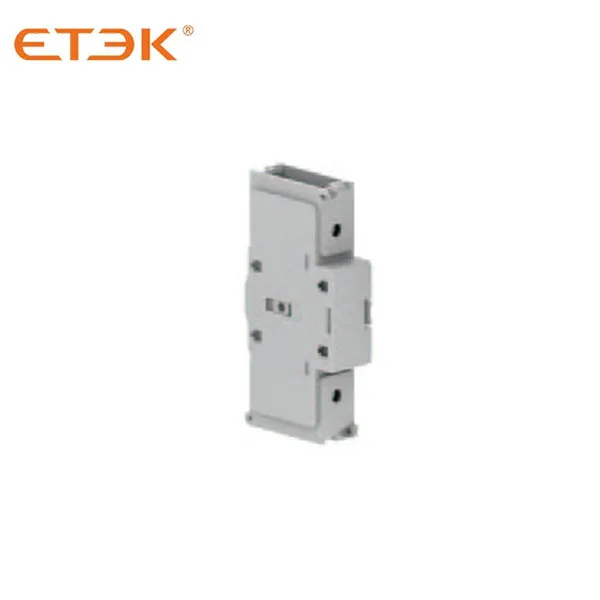

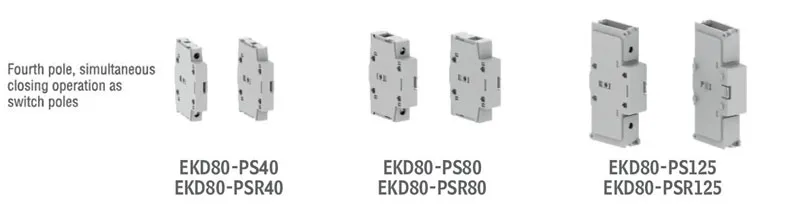

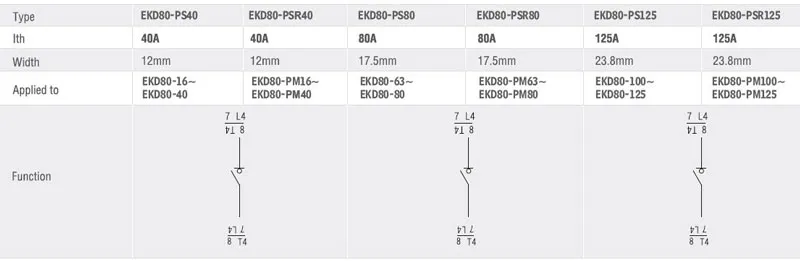

Quatrième pôle supplémentaire à montage latéral
|
L'interrupteur d'isolement adopte le même auxiliaire
contact, et le contact auxiliaire et le contact principal
pôle de l'interrupteur agissent en même temps.
Un contact normalement ouvert avec pré-coupure
fonction peut être fournie selon les besoins.
Le sectionneur peut être installé avec jusqu'à
à quatre accessoires auxiliaires
(environ 2 et 2 à gauche)
|
Le couvre-bornes de l'interrupteur d'isolement a un simple
design d'apparence, transparent de haute qualité
Matériau PC, ignifuge, haute résistance,
pas de changement de couleur après une utilisation à long terme,
imperméable de haute qualité et facile à installer.
|
Opération de contact simultané ou précoce
du quatrième pôle par rapport au
les pôles du sectionneur de l'interrupteur.
|
04
|
Commutateur corps
|
05
|

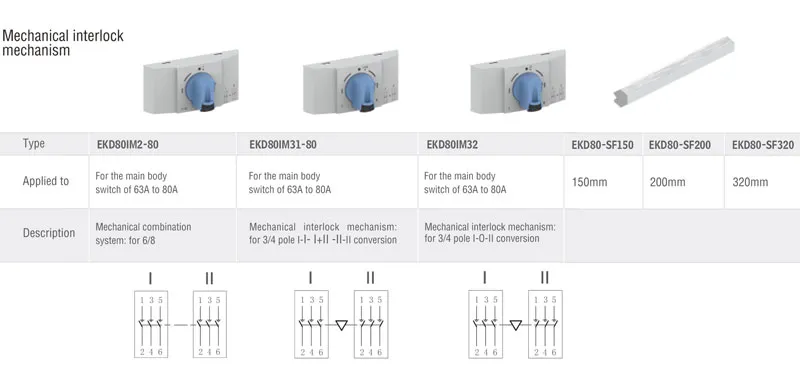

Mécanisme de verrouillage mécanique
|
06
|

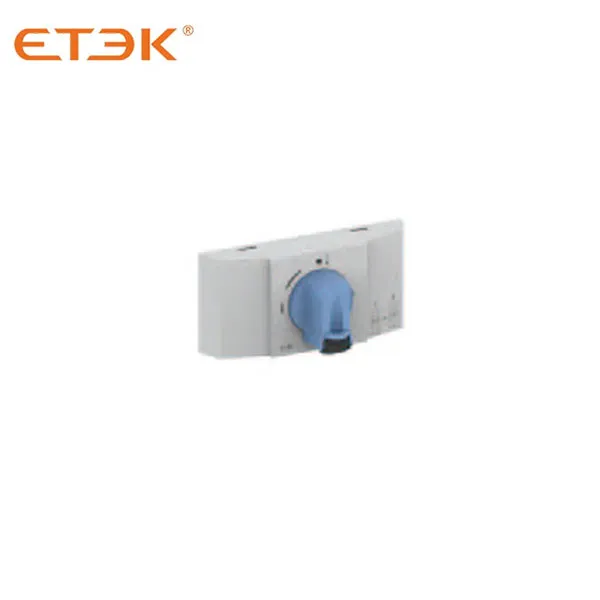

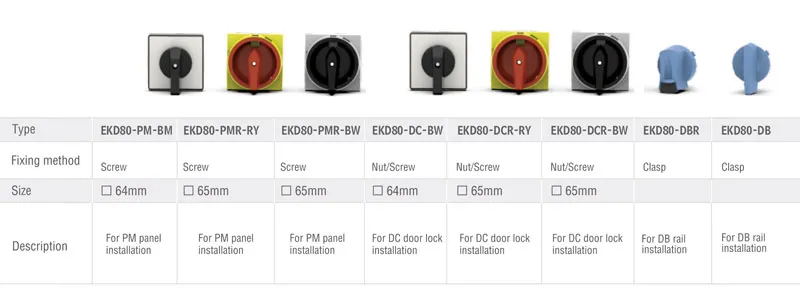

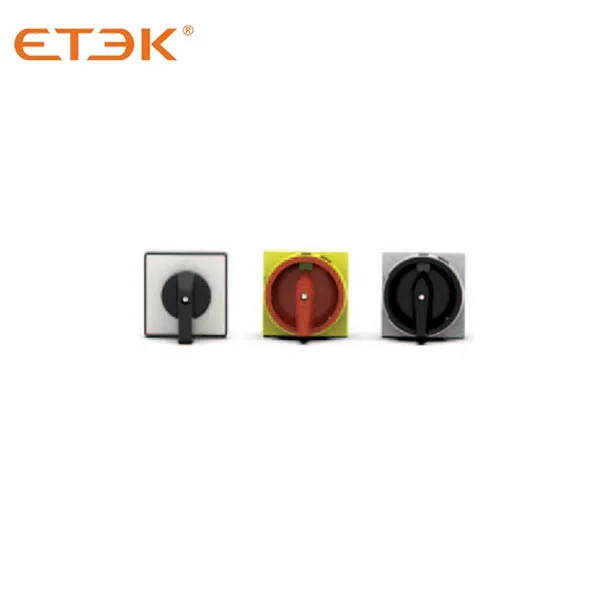

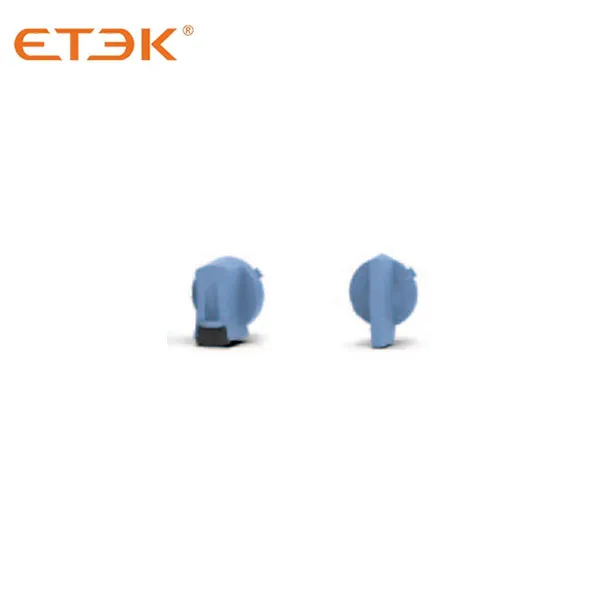

Poignée rotative
|
Le commutateur adopte un contact de compression
technologie d'ouverture et de fermeture, et a la
fonction d'indication de déconnexion complète.
Selon son principe mécanique,
ce commutateur peut fonctionner normalement dans n'importe quelle position,
sans avoir à tenir compte de la
problème de déposer des passagers.
|
L'intérieur est fait de haute conductivité
cuivre nickel-phosphore, qui a
bonne conductivité et durée de vie plus longue.
La coque est faite de haute résistance
matériau PC ignifuge,
qui résiste au feu et
ignifuge, en une seule étape !
|
Poignée rotative, avec anti-fausse manœuvre
conception de cadenas pour éviter les erreurs de manipulation,
sûr et fiable ; Utilisation de haute qualité
matériaux ignifuges, isolation
et résistance aux chocs ; élégant et stylé
design, beau et durable.
|
données techniques

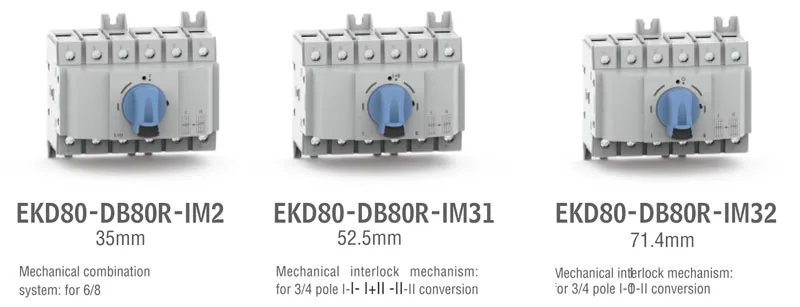

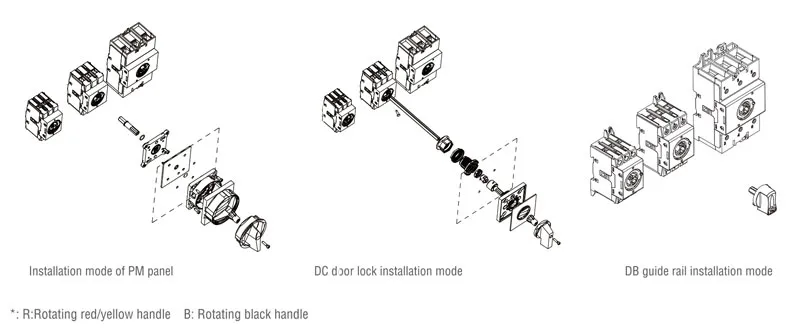

Méthode d'installation des rails
Taper
|
3P
|
EKD80-DB63R-6R-IM2
|
EKD80-DB80R-6R-IM2
|
EKD80-DB100R-6R-IM2
|
EKD80-DB63R-3R-IM31
|
EKD80-DB80R-3R-IM31
|
EKD80-DB100R-3R-IM31
|
EKD80-DB63R-3R-IM32
|
EKD80-DB80R-3R-IM32
|
EKD80-DB100R-3R-IM32
|
4P
|
EKD80-DB63R-8R-IM2
|
EKD80-DB80R-8R-IM2
|
EKD80-DB100R-8R-IM2
|
EKD80-DB63R-4R-IM31
|
EKD80-DB80R-4R-IM31
|
EKD80-DB100R-4R-IM31
|
EKD80-DB63R-4R-IM32
|
EKD80-DB80R-4R-IM32
|
EKD80-DB100R-4R-IM32
|
Courant
Courant de chauffage convenu
(≤40°C)
|
63A
|
80A
|
100A
|
63A
|
80A
|
100A
|
63A
|
80A
|
100A
|
IEC classé opérationnel
fichier courant
AC-21 A/B (≤690V)
|
63A/63A
|
80A/80A
|
100A/100A
|
63A/63A
|
80A/80A
|
100A/100A
|
63A/63A
|
80A/80A
|
100A/100A
|
Homologué IEC
opérationnel
fichier courant
AC-22A/B
|
415V
|
63A/63A
|
80A/80A
63A/80A
|
100A/100A
63A/80A
|
63A/63A
|
80A/80A
|
100A/100A
|
63A/63A
|
80A/80A
|
100A/100A
|
500V
|
690V
|
40A/63A
|
80A/80A
|
80A/80A
|
40A/63A
|
63A/80A
|
63A/80A
|
40A/63A
|
63A/80A
|
63A/80A
|
Classé CEI
opérationnel
fichier courant
AC-23A/B
|
415V
|
63A/63A
|
80A/80A
|
100A/100A
|
63A/63A
|
80A/80A
|
80A/80A
|
63A/63A
|
80A/80A
|
80A/80A
|
500V
|
63A/63A
|
63A/63A
|
63A/63A
|
690V
|
40A/40A
|
40A/40A
|
40A/40A
|
Homologué IEC
opérationnel
fichier courant
DC-21B
|
110 VCC
|
63A①
|
80A①
|
100A①
|
63A①
|
80A①
|
100A①
|
63A①
|
80A①
|
100A①
|
250 VCC
|
63A②
|
80A②
|
100A②
|
63A②
|
80A②
|
100A②
|
63A②
|
80A②
|
100A②
|
400VDC
|
40A③
|
40A③
|
40A③
|
Homologué IEC
opérationnel
puissance (triphasé)
AC-23A/B
|
415V
|
30KW
|
37KW
|
45KW
|
30KW
|
37KW
|
45KW
|
30KW
|
37KW
|
45KW
|
500V
|
690V
|
Courant de tenue aux courts-circuits de la protection par fusible (valeur attendue kA rms)
|
Classe de fusible
|
415V
|
63A
|
80A
|
100A
|
63A
|
80A
|
100A
|
63A
|
80A
|
100A
|
Conditionnel évalué
courant de court-circuit
|
415V
|
50kA
|
Courant de tenue aux courts-circuits du disjoncteur pour la protection, tout disjoncteur pouvant se déclencher en 0,3 s
|
Noté à court terme
courant de tenue
|
0.3S
|
3kA
|
Performances de court-circuit (non protégé)
|
Noté à court terme
courant de tenue
|
1S
|
1.5kA
|
Court-circuit nominal
capacité de fabrication
|
2.1kA
|
Zone transversale des terminaux
|
2.5~35mm2
|
Tension d'isolation nominale Ui
|
800V
|
Tenue nominale aux impulsions
tension Uimp
|
8kV
|
Endurance mécanique
|
100000
|
Température ambiante
|
Fonctionnement -25...+55℃ Stockage -40...+70°C
|
①Chaque pôle est utilisé comme positif et négatif
②Trois pôles sont utilisés en série avec des pôles positifs et négatifs, dont deux pôles sont en série et l'autre est négatif
③quatre pôles sont utilisés en série avec des pôles positifs et négatifs

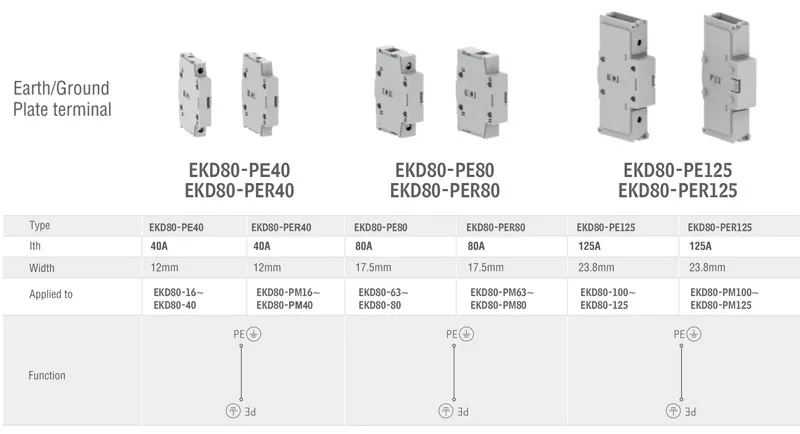

Poteaux supplémentaires à montage latéral

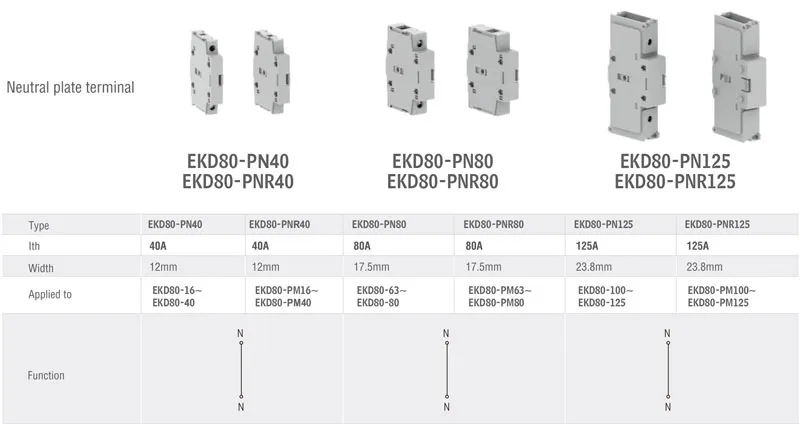

Poteaux supplémentaires à montage latéral
Contacts auxiliaires supplémentaires
Couverture de borne
Mécanisme de verrouillage mécanique
Pièces de poignée rotative
