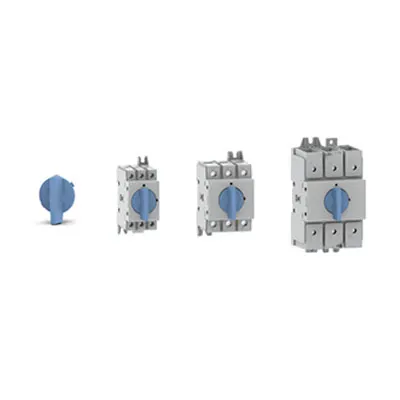

Profil du produit
Commutateur isolé CA
EKD80 - |
PM |
80 |
R ① |
-3 |
RY ② |
Type d'interrupteurs-sectionneurs |
Formulaire d'installation
Installation de rail DB
Montage sur panneau PM
Installation de serrure de porte CC
EL Boîtes en plastique externes
ELA Boîtier externe en aluminium |
Courant nominal(A)
16 16A (châssis 40)
20 20A (cadre 40)
25 25A (châssis 40)
32 32A (châssis 40)
40 40A (châssis 40)
63 63A (châssis 80)
80 80A (cadre 80)
80H 100A (cadre 80)
100 100A (châssis 125)
125 125A (châssis 125) |
Formulaire de verrouillage
Vide Sans serrure
R Avec serrure |
Poteaux
2 2P
3 3P
4 4P
5 5P
6 6P
7 7P
8 8P |
Option Haendel
RY Poignée rotative rouge/jaune
Avec serrure uniquement
BW Poignée rotative noire/blanche
En option avec serrure/sans serrure
BB Poignée rotative noire/noire
Uniquement sans serrure |
①Ne convient pas au boîtier en plastique externe EL / au boîtier en aluminium externe ELA
②Ne convient pas à l'installation sur rail DB/boîtier en plastique externe EL/boîtier en aluminium externe ELA

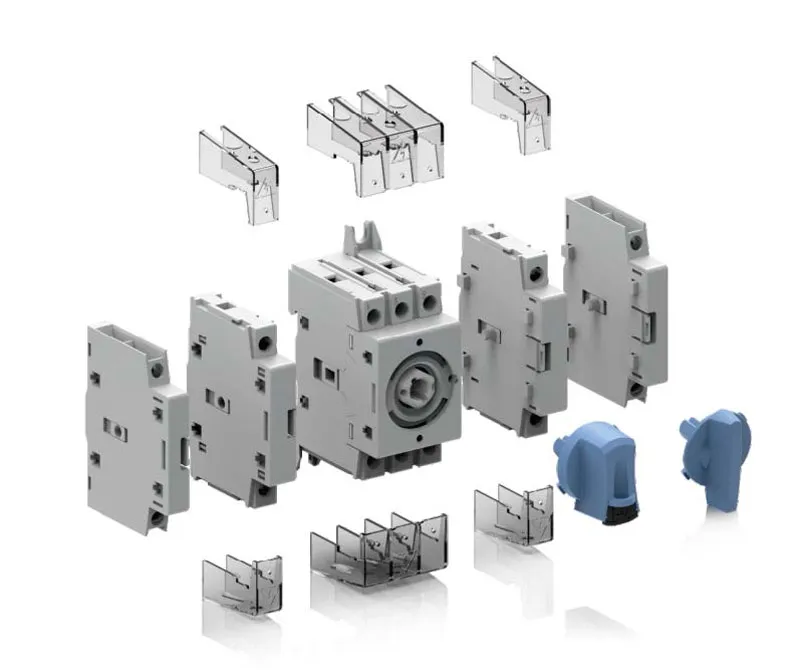

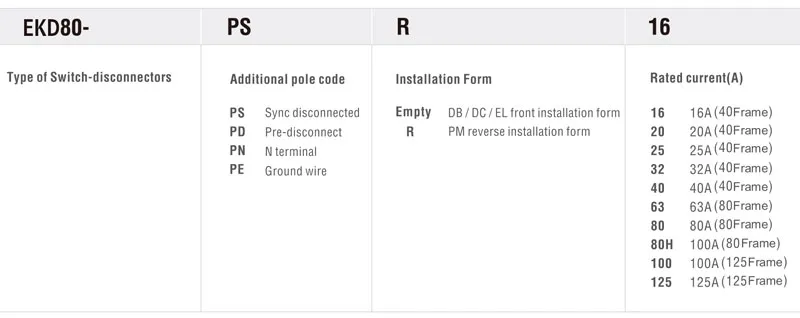

Poteaux supplémentaires à montage latéral

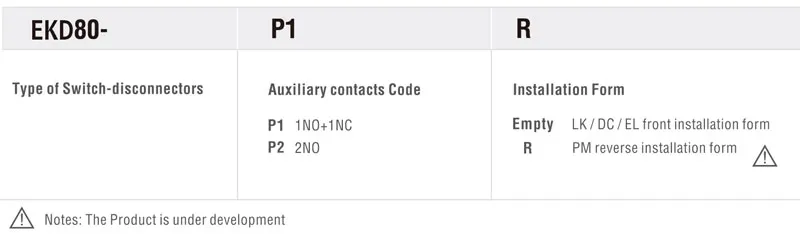

Contacts auxiliaires supplémentaires
Le montage et le démontage du quatrième pôle et du contact auxiliaire sont rapides et simples sans outils.
|
01
|
Contacts auxiliaires supplémentaires
|
02
|
Couverture de borne
|
03
|
Quatrième pôle supplémentaire à montage latéral
|
L'interrupteur d'isolement adopte le même auxiliaire
contact, et le contact auxiliaire et le
le pôle principal de l'interrupteur agit en même temps.
Un contact normalement ouvert avec PR se déconnecte
fonction peut être fournie selon les besoins.
Le sectionneur peut être installé
avec jusqu'à quatre accessoires auxiliaires
(Environ 2 et 2 à gauche)
|
Le couvre-bornes de l'interrupteur d'isolement a un simple
conception d'apparence, PC transparent de haute qualité
matériau, ignifuge, haute résistance,
pas de changement de couleur après une utilisation à long terme,
imperméable de haute qualité et facile à installer.
|
Opération de contact simultané ou précoce
du quatrième pôle par rapport à
les pôles de l'interrupteur-sectionneur.
|
04
|
Commutateur corps
|
05
|
Pièces de poignée rotative
|
|
|
Le commutateur adopte un contact de compression
technologie d'ouverture et de fermeture, et a
la fonction de déconnexion complète
indication. Selon sa mécanique
principe, ce commutateur peut fonctionner normalement
dans n'importe quelle position, sans avoir à tenir compte
le problème du débarquement des passagers.
|
Le couvre-bornes de l'interrupteur d'isolement a un simple
conception d'apparence, PC transparent de haute qualité
matériau, ignifuge, haute résistance,
pas de changement de couleur après une utilisation à long terme,
imperméable de haute qualité et facile à installer.
|
|
données techniques

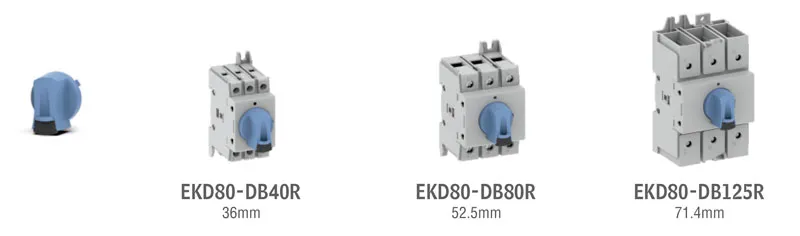

Méthode d'installation des rails
Taper
|
3P
|
EKD80-DB16R-3
|
EKD80-DB20R-3
|
EKD80-DB25R-3
|
EKD80-DB32R-3
|
EKD80-DB40R-3
|
EKD80-DB63R-3
|
EKD80-DB80R-3
|
EKD80-DB80HR-3
|
EKD80-DB100R-3
|
EKD80-DB125R-3
|
4P
|
EKD80-DB16R-4
|
EKD80-DB20R-4
|
EKD80-DB25R-4
|
EKD80-DB32R-4
|
EKD80-DB40R-4
|
EKD80-DB63R-4
|
EKD80-DB80R-4
|
EKD80-DB80HR-4
|
EKD80-DB100R-4
|
EKD80-DB125R-4
|
Courant
Courant de chauffage convenu
(≤40°C)
|
16A
|
20A
|
25A
|
32A
|
40A
|
63A
|
80A
|
100A
|
100A
|
125A
|
IEC classé opérationnel
fichier actuel
AC-21 A/B (≤690V)
|
16A/16A
|
20A/20A
|
25A/25A
|
32A/32A
|
40A/40A
|
63A/63A
|
80A/80A
|
100A/100A
|
100A/100A
|
125A/125A
|
Homologué IEC
opérationnel
fichier actuel
AC-22A/B
|
415V
|
16A/16A
|
20A/20A
|
25A/25A
|
32A/32A
|
40A/40A
|
63A/63A
|
80A/80A
|
100A/100A
|
100A/100A
|
125A/125A
|
500V
|
690V
|
32A/40A
|
40A/63A
|
63A/80A
|
63A/80A
|
80A/100A
|
100A/125A
|
Classé CEI
opérationnel
fichier courant
AC-23A/B
|
415V
|
16A/16A
|
20A/20A
|
25A/25A
|
32A/32A
|
40A/40A
|
63A/63A
|
80A/80A
|
80A/80A
|
100A/100A
|
125A/125A
|
500V
|
25A/25A
|
|
63A/63A
|
|
80A/100A
|
100A/125A
|
690V
|
|
40A/40A
|
|
63A/63A
|
63A/63A
|
Homologué IEC
opérationnel
fichier actuel
DC-21B
|
110 VCC
|
16A①
|
20A①
|
25A①
|
32A①
|
40A①
|
63A①
|
80A①
|
80A①
|
100A①
|
125A①
|
250 Vcc
|
16A②
|
20A②
|
25A②
|
32A②
|
40A②
|
63A②
|
80A②
|
80A②
|
100A②
|
125A②
|
400VDC
|
16A③
|
20A③
|
25A③
|
25A③
|
40A③
|
63A③
|
Homologué IEC
opérationnel
puissance (triphasé)
AC-23A/B
|
415V
|
7.5KW
|
9KW
|
11KW
|
15KW
|
18.5KW
|
30KW
|
37KW
|
45KW
|
55KW
|
500V
|
690V
|
11KW
|
15KW
|
Courant de tenue aux courts-circuits de la protection par fusible (valeur attendue kA rms)
|
Classe de fusible
|
415V
|
16A
|
20A
|
25A
|
32A
|
40A
|
63A
|
80A
|
100A
|
125A
|
Conditionnel évalué
courant de court-circuit
|
415V
|
50kA
|
25kA
|
Courant de tenue aux courts-circuits du disjoncteur pour la protection, tout disjoncteur pouvant se déclencher en 0,3 s
|
Noté à court terme
courant de tenue
|
0.3S
|
2.5kA
|
3kA
|
5kA
|
Performance de court-circuit (non protégé)
|
Noté à court terme
courant de tenue
|
1S
|
1.26kA
|
1.5kA
|
2.75kA
|
Court-circuit nominal
capacité de fabrication
|
1.8kA
|
2.1kA
|
3.9kA
|
Zone transversale des terminaux
|
1.5~16mm2
|
2.5~35mm2
|
10~70mm2
|
Tension d'isolation nominale Ui
|
800V
|
Tenue nominale aux impulsions
tension Uimp
|
8kV
|
Endurance mécanique
|
100000
|
Température ambiante
|
Fonctionnement -25...+55℃ Stockage -40...+70°C
|
①Chaque pôle est utilisé comme positif et négatif
②Trois pôles sont utilisés en série avec des pôles positifs et négatifs, dont deux pôles sont en série et l'autre est négatif
③quatre pôles sont utilisés en série avec des pôles positifs et négatifs

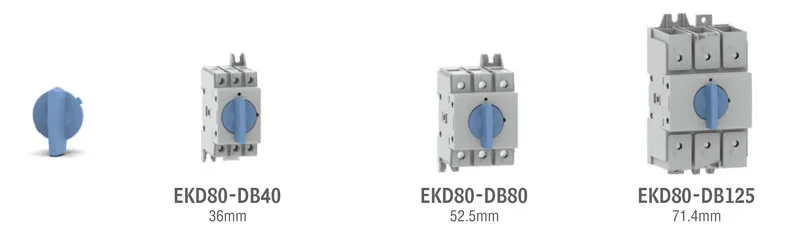

Méthode d'installation des rails
Taper
|
3P
|
EKD80 -DB16 -3
|
EKD80 -DB20 -3
|
EKD80 -DB25 -3
|
EKD80 -DB32 -3
|
EKD80 -DB40 -3
|
EKD80 -DB63 -3
|
EKD80 -DB80 -3
|
EKD80 -DB80H -3
|
EKD80 -DB100 -3
|
EKD80 -DB125 -3
|
4P
|
EKD80 -DB16 -4
|
EKD80 -DB20 -4
|
EKD80 -DB25 -4
|
EKD80 -DB32 -4
|
EKD80 -DB40 -4
|
EKD80 -DB63 -4
|
EKD80 -DB80 -4
|
EKD80 -DB80H -4
|
EKD80 -DB100 -4
|
EKD80 -DB125 -4
|
Courant
Courant de chauffage convenu
(≤40°C)
|
16A
|
20A
|
25A
|
32A
|
40A
|
63A
|
80A
|
100A
|
100A
|
125A
|
IEC classé opérationnel
fichier actuel
AC-21 A/B (≤690V)
|
16A/16A
|
20A/20A
|
25A/25A
|
32A/32A
|
40A/40A
|
63A/63A
|
80A/80A
|
100A/100A
|
100A/100A
|
125A/125A
|
Homologué IEC
opérationnel
fichier courant
AC-22A/B
|
415V
|
16A/16A
|
20A/20A
|
25A/25A
|
32A/32A
|
40A/40A
|
63A/63A
|
80A/80A
|
100A/100A
|
100A/100A
|
125A/125A
|
500V
|
690V
|
32A/40A
|
40A/63A
|
63A/80A
|
63A/80A
|
80A/100A
|
100A/125A
|
Classé CEI
opérationnel
fichier courant
AC-23A/B
|
415V
|
16A/16A
|
20A/20A
|
25A/25A
|
32A/32A
|
40A/40A
|
63A/63A
|
80A/80A
|
80A/80A
|
100A/100A
|
125A/125A
|
500V
|
25A/25A
|
|
63A/63A
|
|
80A/100A
|
100A/125A
|
690V
|
|
40A/40A
|
|
63A/63A
|
63A/63A
|
Homologué IEC
opérationnel
fichier courant
DC-21B
|
110 VCC
|
16A①
|
20A①
|
25A①
|
32A①
|
40A①
|
63A①
|
80A①
|
80A①
|
100A①
|
125A①
|
250 VCC
|
16A②
|
20A②
|
25A②
|
32A②
|
40A②
|
63A②
|
80A②
|
80A②
|
100A②
|
125A②
|
400VDC
|
16A③
|
20A③
|
25A③
|
25A③
|
40A③
|
63A③
|
Homologué IEC
opérationnel
puissance (triphasé)
AC-23A/B
|
415V
|
7.5KW
|
9KW
|
11KW
|
15KW
|
18.5KW
|
30KW
|
37KW
|
45KW
|
55KW
|
500V
|
690V
|
11KW
|
15KW
|
Courant de tenue aux courts-circuits de la protection par fusible (valeur attendue kA rms)
|
Classe de fusible
|
415V
|
16A
|
20A
|
25A
|
32A
|
40A
|
63A
|
80A
|
100A
|
125A
|
Conditionnel évalué
courant de court-circuit
|
415V
|
50kA
|
25kA
|
Courant de tenue aux courts-circuits du disjoncteur pour la protection, tout disjoncteur pouvant se déclencher en 0,3 s
|
Noté à court terme
courant de tenue
|
0.3S
|
2.5kA
|
3kA
|
5kA
|
Performance de court-circuit (non protégé)
|
Noté à court terme
courant de tenue
|
1S
|
1.26kA
|
1.5kA
|
2.75kA
|
Court-circuit nominal
capacité de fabrication
|
1.8kA
|
2.1kA
|
3.9kA
|
Zone transversale des terminaux
|
1.5~16mm2
|
2.5~35mm2
|
10~70mm2
|
Tension d'isolation nominale Ui
|
800V
|
Tenue nominale aux impulsions
tension Uimp
|
8kV
|
Endurance mécanique
|
100000
|
Température ambiante
|
Fonctionnement -25...+55℃ Stockage -40...+70°C
|
①Chaque pôle est utilisé comme positif et négatif
②Trois pôles sont utilisés en série avec des pôles positifs et négatifs, dont deux pôles sont en série et l'autre est négatif
③quatre pôles sont utilisés en série avec des pôles positifs et négatifs
