L'ETM1-63AFD est un dispositif de détection des défauts d'arc (AFDD) doté d'un disjoncteur miniature (MCB) intégré, conçu pour réduire les risques d'incendie d'origine électrique en détectant les défauts d'arc dangereux en série et en parallèle. Il offre une capacité de coupure en court-circuit de 10 kA et prend en charge des courants nominaux allant jusqu'à 63 A, ce qui le rend adapté aux installations résidentielles, commerciales et industrielles légères.

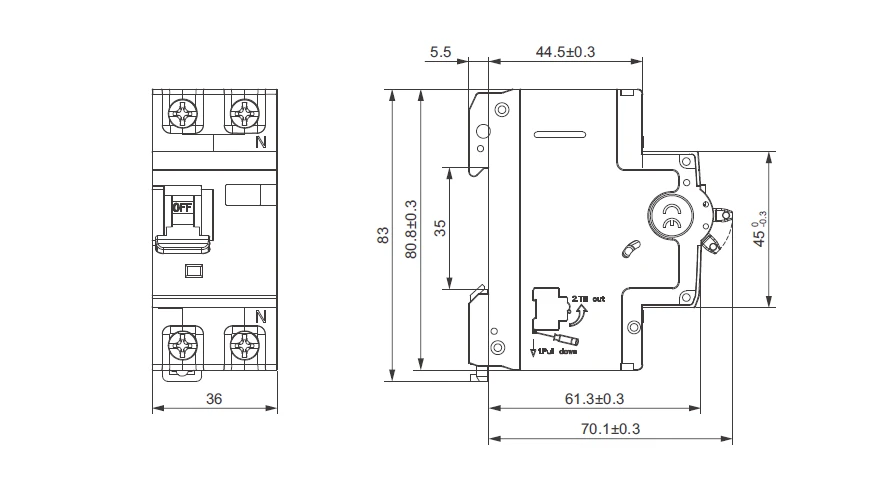

L'ETM1-63AFD est équipé d'un indicateur de défaut d'arc à LED pour un retour d'information clair sur son état. Sa largeur compacte de 36 mm permet de gagner de la place dans le tableau de distribution tout en assurant une protection complète contre les défauts d'arc, les surcharges et les courts-circuits.
| Caractéristiques techniques | ||
| Normes | IEC/EN 60898-1, IEC/EN 62026 | |
| Protection | Protection contre les arcs électriques | |
| Protection contre les surcharges, protection contre les courts-circuits | ||
| Type de déclenchement | Surcharge et court-circuit | Thermo-magnétique |
| Défaut d'arc | Défaut d'arc en série | |
| Défaut d'arc en parallèle | ||
| Défaut d'arc à la terre | ||
| Nombre de pôles | 1P+N (neutre non commuté) | |
| Tension d'isolation nominale (Ui) | 500 V | |
| Tension nominale (Ue) | 230/240 V | |
| Courants nominaux (In) | 6, 10, 16, 20, 25, 32, 40, 50, 63 A | |
| Fréquence nominale | 50/60 Hz | |
| Capacité nominale de court-circuit (lcn) | ETM1-63AFD : 6 kA | |
| ETM1-63HAFD : 10 kA | ||
| Classe de limitation d'énergie | 3 | |
| Tension de tenue aux impulsions nominale (Uimp) (1,2/50 μs) | 4 kV | |
| Tension d'essai diélectrique | 2 kV (50/60 Hz, 1 min.) | |
| Caractéristiques de déclenchement thermique | 1,13 In : pas de déclenchement dans l'heure ; 1,45 In : déclenchement dans l'heure | |
| Caractéristiques de déclenchement instantané | B : 3 In-5 In ; C : 5 In-10 In | |
| Durée de vie électrique | 4 000 cycles | |
| Durée de vie mécanique | 10 000 cycles | |

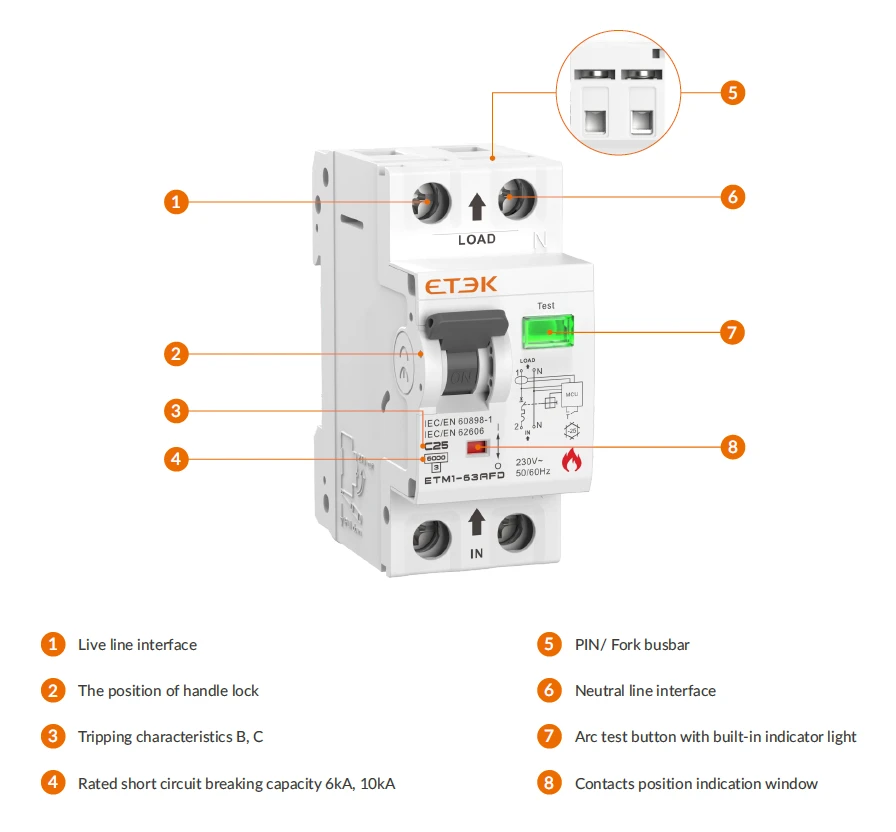

| Indicateur de position des contacts | vert (désactivé) / rouge (activé) | |
| Bouton de détection d'arc | Oui | |

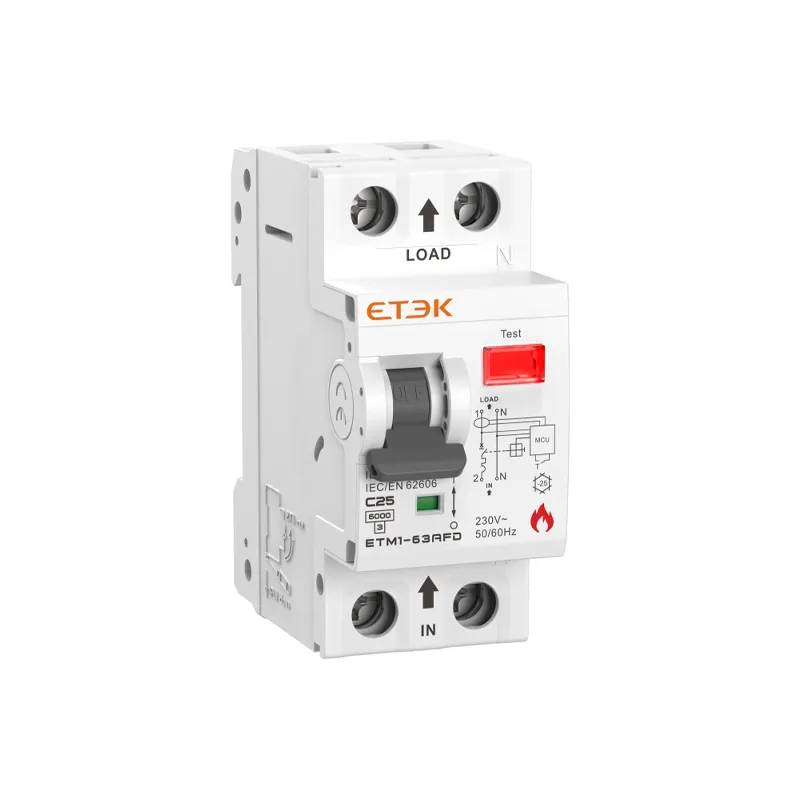

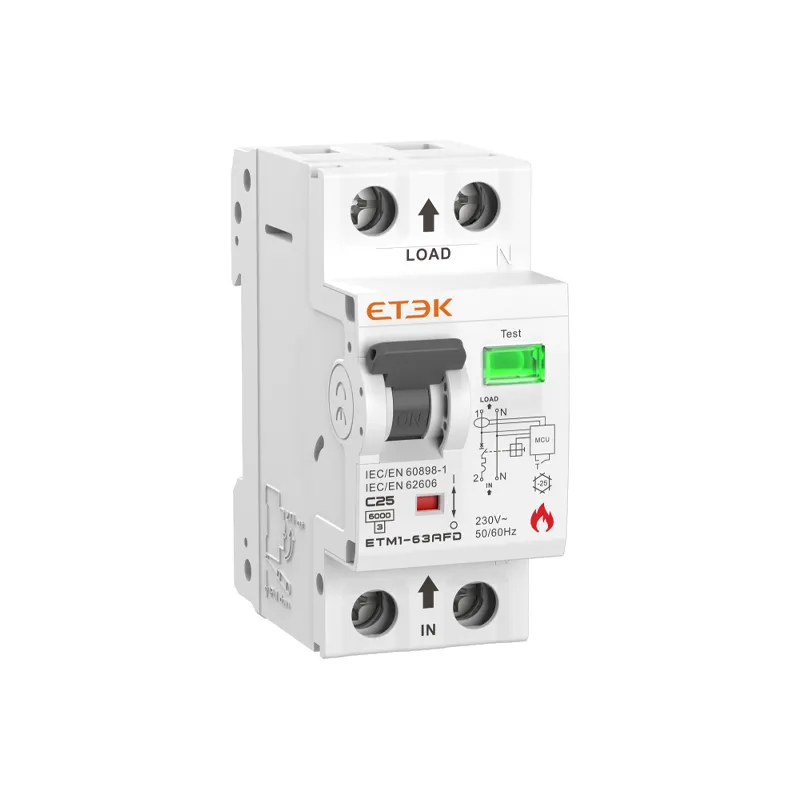

| Indicateur de défaut d'arc | Vert : Normal | |
| Rouge : Défaut | ||
| Indice de protection | IP20 | |
| Température ambiante | -25 ℃ à +55 ℃ | |
| Température de stockage | -30 °C à +70 °C | |
| Type de connexion des bornes | Câble/à broches/barre omnibus à fourche | |
| Section maximale des bornes pour câble | 16 mm² souple / 25 mm² rigide | |
| Couple de serrage maximal | 2,5 N.m | |
| Installation | Montage sur rail DIN de 35 mm | |
| Méthode d'entrée | Par le bas | |
