1. Qu'est-ce qu'un fusible ?

Un fusible est un dispositif de protection de circuit remplaçable qui protège à la fois l'équipement et l'opérateur de l'équipement en cas de surcharge du circuit. Il est généralement connecté à un circuit en série et, lorsque le courant de défaut augmente jusqu'à une certaine valeur, le fusible saute pour couper le circuit afin de remplir l'objectif de protection des autres équipements du circuit. Le fusible est le composant le plus couramment utilisé dans un circuit de protection contre les surintensités. Le fusible traditionnel se compose principalement de deux parties d'un corps tubulaire, dont les deux extrémités ont des bornes de connexion métalliques, et le métal fond dans le corps tubulaire. La majorité des fusibles sont de forme cylindrique, à savoir de construction à cartouche.

2. Fonction du fusible

Le fusible peut supporter une surcharge dans une certaine plage lorsque des fluctuations de courant se produisent en raison de l'alimentation électrique ou d'interférences externes ;

Lorsqu'un courant de surcharge plus important apparaît dans le circuit, le fusible doit couper le circuit dans le temps imparti afin de protéger les autres composants électriques du circuit ;

Lorsqu'un courant très important apparaît en raison d'un court-circuit, le fusible peut couper le circuit en toute sécurité afin d'éviter tout dommage dû à une surcharge de courant.

Données techniques

Formulaire de sélection de produits

Évaluation actuelle		Taille et numéro de mode.
		10x38mm	14x51mm	22x58mm
1A		EKFL1001
2A		EKFL1002
4A		EKFL1004
6A		EKFL1006	EKFL1406
8A		EKFL1008	EKFL1408
10A		EKFL1010	EKFL1410
12A		EKFL1012	EKFL1412
16A		EKFL1016	EKFL1416
20A		EKFL1020	EKFL1420
25A		EKFL1025	EKFL1425	EKFL2225

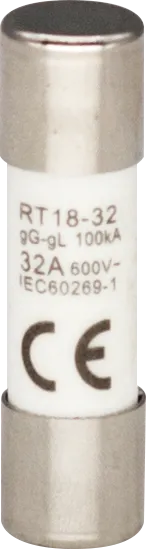

32A		EKFL1032	EKFL1432	EKFL2232
40A			EKFL1440	EKFL2240
50A			EKFL1450	EKFL2250

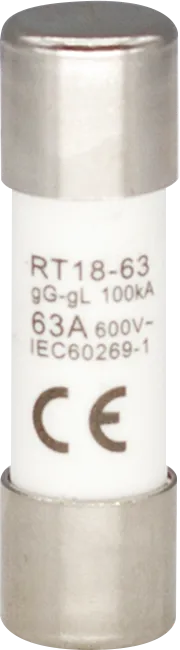

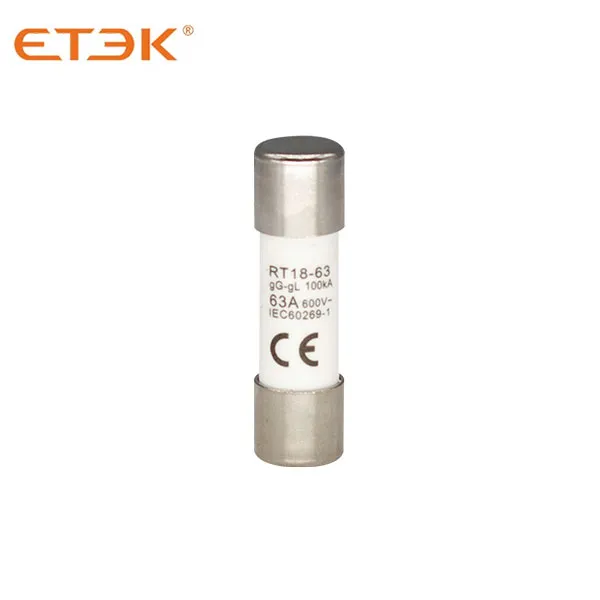

63A			EKFL1463	EKFL2263
80A				EKFL2280
100A				EKFL22100

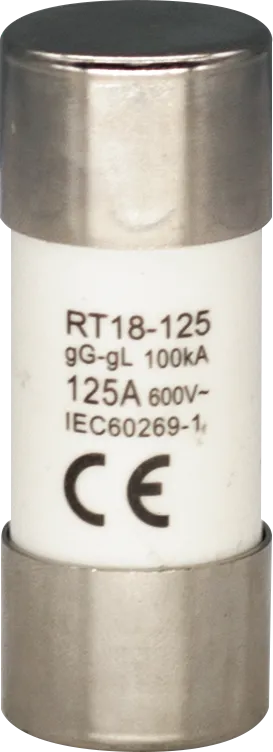

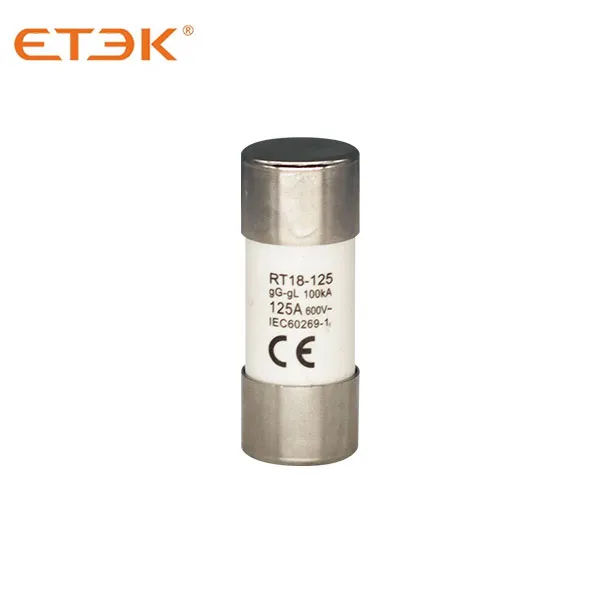

125A				EKFL22125
Pouvoir de coupure	Type gG CA 500 V	120kA	120kA	120kA
	Type A CA 500 V	100kA	100kA	100kA
	ou type AC 600V	100kA	100kA	100kA
Tension nominale		AC 690V	AC 690	AC 690
Poids (g)		8.4	20.5	58
