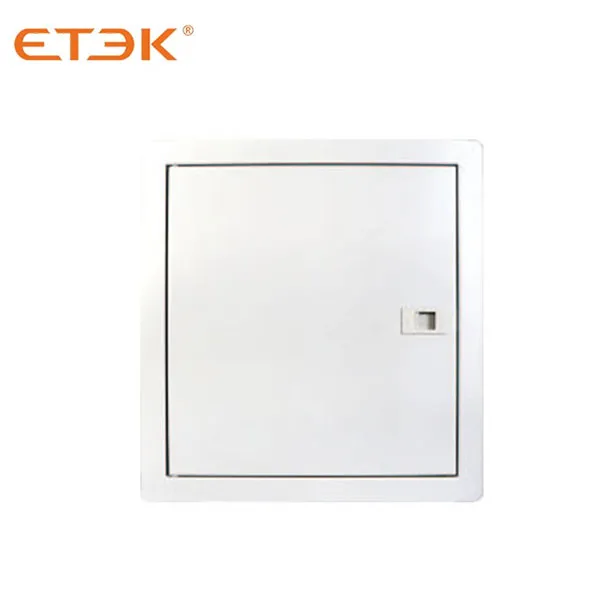

Tableau de distribution métallique monophasé 125 A

Le boîtier de distribution est utilisé pour le système de distribution d'énergie terminale ; il est équipé d'un rail DIN 35 mm et d'une borne neutre (en option).

● Norme : IEC 61439-3
● Multiconfiguration : 13/16/18/22 positions avec 1 à 6 options de couches
● Barres de neutre et de terre : Barres de neutre et de terre optionnelles pour répondre à diverses exigences de câblage et de sécurité
● Installation universelle : Disponible en versions en saillie et encastrée, s’adaptant à diverses contraintes d’espace
● Conception modulaire : agencement interne optimisé pour faciliter le câblage, la maintenance et les extensions futures

Renseignez-vous dès MAINTENANT PDF

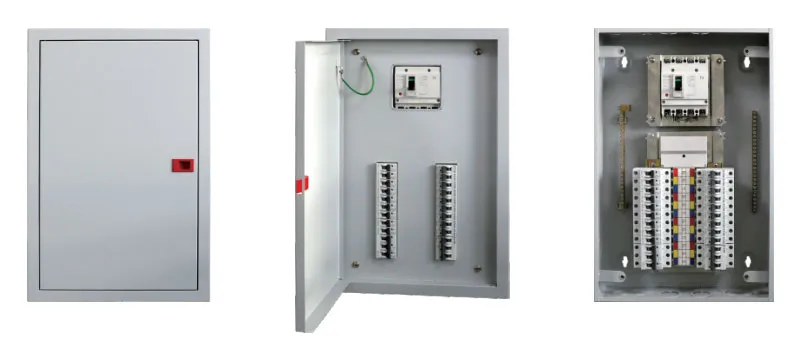

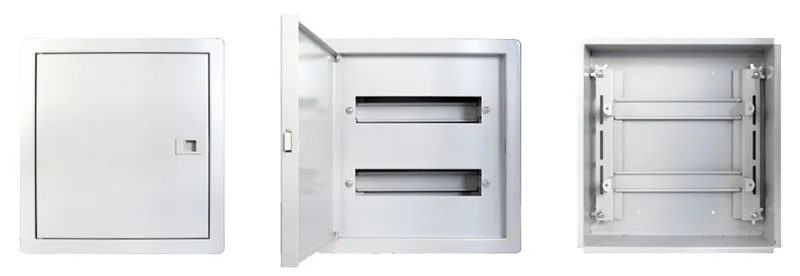

Présentation du produit

Le tableau de distribution monophasé EKDB7S 125A assure une gestion électrique sûre et fiable pour les habitations modernes. Conçu pour les applications monophasées, il est doté d'un boîtier métallique robuste, de configurations modulaires et de méthodes d'installation flexibles. L'EKDB7S intègre différents dispositifs de protection de circuit et offre une protection électrique complète jusqu'à 125 A, répondant ainsi aux besoins évolutifs des installations résidentielles.

Caractéristiques techniques

Modèle	EKDB7SF	EKDB7SS
Standard	CEI 61439-3
Nombre de phases	monophasé
Capacité actuelle	125 A (maximum)
Tension nominale	240 V CA, 50/60 Hz
Installation	Encastré	Montage en surface
Configuration	13/16/18/22 positions ; 1 à 6 couches
Protection contre les infiltrations	IP40
Épaisseur de la tôle d'acier	1,2 mm
finition de surface	Revêtement en poudre époxy-polyester électrostatique (RAL7035)
Plage de températures de fonctionnement	-5°C à 40°C

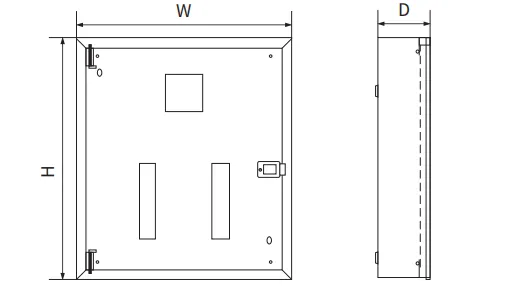

Dimensions

Formulaire de sélection de produits

Flush-mounted

Model	Layers	Ways	W	W1	H	H1	A	B	C
EKDB7SF-113	1	13	411	386	295	270	296	220	110
EKDB7SF-116	1	16	465	440	295	270	350	220	110
EKDB7SF-118	1	18	501	476	295	270	386	220	110
EKDB7SF-122	1	22	573	548	295	270	458	220	110
EKDB7SF-213	2	13	413	386	445	420	296	370	110
EKDB7SF-216	2	16	465	440	445	420	350	370	110
EKDB7SF-218	2	18	501	476	445	420	386	370	110
EKDB7SF-222	2	22	573	548	445	420	458	370	110
EKDB7SF-313	3	13	411	386	595	570	296	520	110
EKDB7SF-316	3	16	465	440	595	570	350	520	110
EKDB7SF-318	3	18	501	476	595	570	386	520	110
EKDB7SF-322	3	22	573	548	595	570	458	520	110
EKDB7SF-413	4	13	411	386	745	720	296	670	110
EKDB7SF-416	4	16	465	440	745	720	350	670	110
EKDB7SF-418	4	18	501	476	745	720	386	670	110
EKDB7SF-422	4	22	573	548	745	720	458	670	110
EKDB7SF-513	5	13	411	386	895	870	296	820	110
EKDB7SF-516	5	16	465	440	895	870	350	820	110
EKDB7SF-518	5	18	501	476	895	870	386	820	110
EKDB7SF-522	5	22	573	548	895	870	458	820	110
EKDB7SF-613	6	13	411	386	1045	1020	296	970	110
EKDB7SF-616	6	16	465	440	1045	1020	350	970	110
EKDB7SF-618	6	18	501	476	1045	1020	386	970	110
EKDB7SF-622	6	22	573	548	1045	1020	458	970	110

Surface-mounted

Model	Layers	Ways	W	W1	H	H1	A	B	C
EKDB7SF-113	1	13	396	386	280	270	296	220	110
EKDB7SF-116	1	16	450	440	280	270	350	220	110
EKDB7SF-118	1	18	486	476	280	270	386	220	110
EKDB7SF-122	1	22	558	548	280	270	458	220	110
EKDB7SF-213	2	13	396	386	430	420	296	370	110
EKDB7SF-216	2	16	450	440	430	420	350	370	110
EKDB7SF-218	2	18	486	476	430	420	386	370	110
EKDB7SF-222	2	22	558	548	430	420	458	370	110
EKDB7SF-313	3	13	396	386	580	570	296	520	110
EKDB7SF-316	3	16	450	440	580	570	350	520	110
EKDB7SF-318	3	18	486	476	580	570	386	520	110
EKDB7SF-322	3	22	558	548	580	570	458	520	110
EKDB7SF-413	4	13	396	386	730	720	296	670	110
EKDB7SF-416	4	16	450	440	730	720	350	670	110
EKDB7SF-418	4	18	486	476	730	720	386	670	110
EKDB7SF-422	4	22	558	548	730	720	458	670	110
EKDB7SF-513	5	13	396	386	880	870	296	820	110
EKDB7SF-516	5	16	450	440	880	870	350	820	110
EKDB7SF-518	5	18	486	476	880	870	386	820	110
EKDB7SF-522	5	22	558	548	880	870	458	820	110
EKDB7SF-613	6	13	396	386	1030	1020	296	970	110
EKDB7SF-616	6	16	450	440	1030	1020	350	970	110
EKDB7SF-618	6	18	486	476	1030	1020	386	970	110
EKDB7SF-622	6	22	558	548	1030	1020	458	970	110
