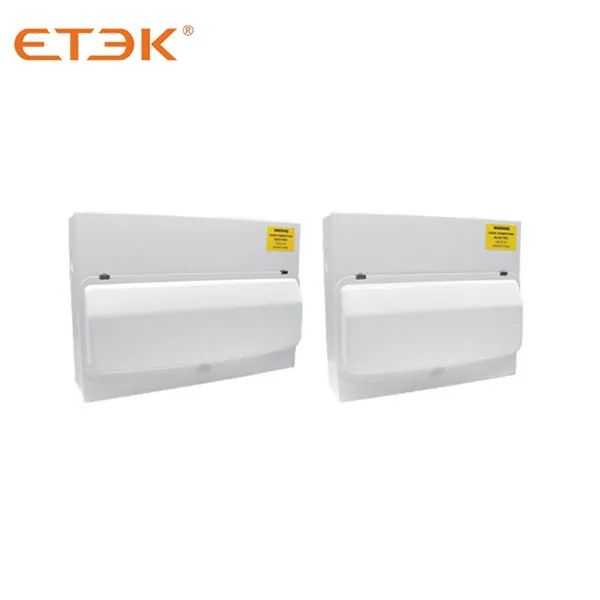

Boîte de distribution métallique monophasée EKDB6 100A (base en acier)

La boîte de distribution est utilisée pour le système de distribution d'énergie terminal ; La boîte de distribution est complétée par un rail DIN de 35 mm et un neutre ; Borne (sélectionnable); Caractéristiques électriques : 100 A/monophasé, 240/415 V AC 50/60 Hz.

Renseignez-vous MAINTENANT PDF

Profil du produit

La boîte de distribution est utilisée pour le système de distribution d'énergie terminal

La boîte de distribution est complétée par un rail DIN de 35 mm et une borne neutre (sélectionnable)

données techniques

Tarif Electrique	100A/monophasé, 240/415V CA 50/60Hz
Degré de protection	IP40
Matériel	Acier
Mode d'installation	Monté en surface

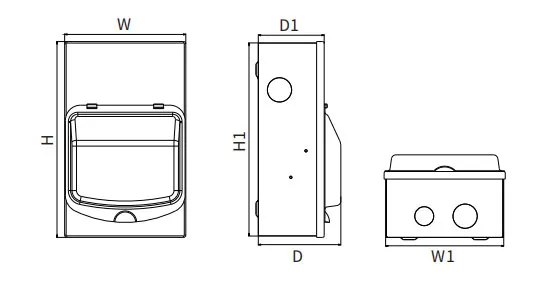

Dimensions

Formulaire de sélection de produits

Boîte vide

Sans borne neutre et terre/Avec borne neutre et terre

Numéro de modèle		Façons	Dimensions(mm)						Qté/CTN
Modèle	Code	Façons	H	O	ré	D1	W1	H1	pièces
EKDB6S6(T)	612120/612221	6	258.6	160	109	87	156	255	6
EKDB6S10(T)	612121/612222	dix	258.6	232	109	87	228	255	6
EKDB6S14(T)	612122/612223	14	258.6	304	109	87	300	255	4
EKDB6S18(T)	612123/612224	18	258.6	376	109	87	372	255	4
EKDB6S24(T)	612124/612225	24	258.6	484	109	87	480	255	4

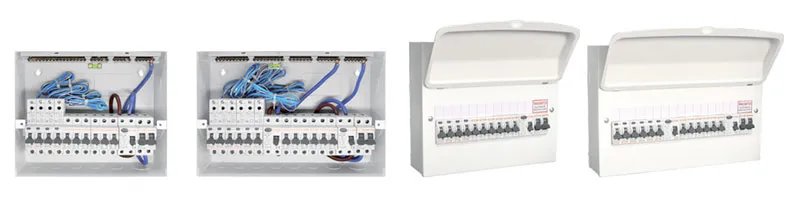

Ensemble complet de boîte de distribution avec jeu de barres, bornes neutre et terre, câbles connectés

Numéro de référence.	Taille de la boîte	La description	Voies gratuites	MCB sélectionné par l'utilisateur	RCBO Sélectionné par l'utilisateur
EKDB6S6-IS	6 VOIES	Boîtier DB avec isolateur 1x2P 100A	4	disjoncteur 1P 6KA, type B ou type C, Courant nominal : 6A, 10A, 16A, 20A, 25 UN, 32A, 40A	RCBO 1P+N 6KA, type B ou type C, I△n : 30 mA Courant nominal : 6A, 10A, 16A, 20A, 25 UN, 32A, 40A
EKDB6S6-RCD	6 VOIES	Boîtier DB avec RCD 1x2P 80A	4
EKDB6S10-IS-RCD	10 VOIES	DB Box avec isolateur 1x2P 100A + 1x2P 80A RCD	6
EKDB6S10-IS	10 VOIES	Boîtier DB avec isolateur 1x2P 100A	8
EKDB6S10-RCD	10 VOIES	Boîtier DB avec RCD 1x2P 80A	8
EKDB6S14-IS-RCD	14 VOIES	DB Box avec isolateur 1x2P 100A + 1x2P 80A RCD	dix
EKDB6S14-IS-RCD2	14 VOIES	DB Box avec isolateur 1x2P 100A + RCD 2x2P 80A	4+4
EKDB6S18-IS-RCD	18 VOIES	DB Box avec isolateur 1x2P 100A + 1x2P 80A RCD	14
EKDB6S18-IS-RCD2	18 VOIES	DB Box avec isolateur 1x2P 100A + RCD 2x2P 80A	6+6
EKDB6S24-IS-RCD2	24 VOIES	DB Box avec isolateur 1x2P 100A + RCD 2x2P 80A	9+9
