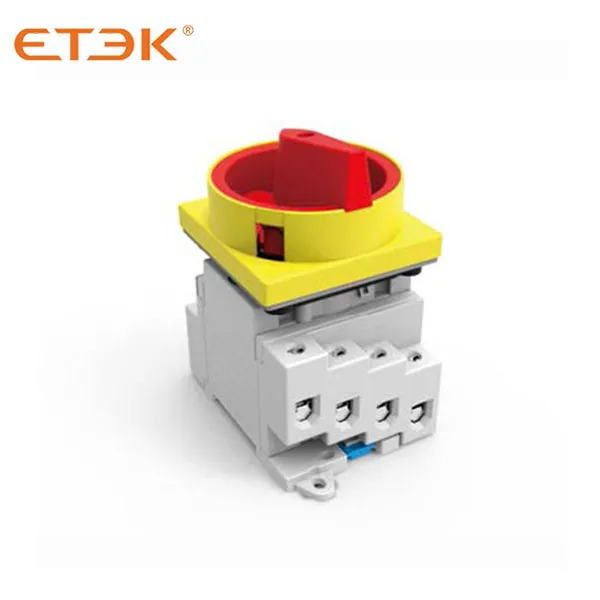

Isolateur CC EKD6-PM32R adapté au montage sur panneau

Isolateur série EKD6-PM32R Câblage parallèle, ouverture plus grande, câblage beaucoup plus facile. Convient pour le montage sur panneau. Temps d'extinction de l'arc inférieur à 3 ms. Conception modulaire. 2 pôles et 4 pôles en option. La poignée verrouillée en position "OFF". Conforme à la norme IEC60947-3 (ed.3.2): 2015, DC-PV1standard.

Renseignez-vous MAINTENANT PDF

Isolateur CC EKD6-PM32R adapté au montage sur panneau

Renseignez-vous MAINTENANT PDF

Profil du produit

Un sectionneur DC est un dispositif de sécurité électrique qui se déconnecte manuellement des modules d'un système solaire photovoltaïque. Dans les applications photovoltaïques, les sectionneurs DC sont utilisés pour déconnecter manuellement les panneaux solaires à des fins de maintenance, d'installation ou de réparation.

Dans la plupart des installations solaires photovoltaïques, deux interrupteurs-sectionneurs CC sont connectés à une seule chaîne. Normalement, un interrupteur est placé près du générateur photovoltaïque et l'autre près de l'extrémité CC de l'onduleur. Cela permet de s'assurer que la déconnexion peut être réalisée au niveau du sol et du toit. Les isolateurs CC peuvent être fournis dans des configurations polarisées ou non polarisées. Pour les interrupteurs-sectionneurs CC qui sont polarisés, ils sont disponibles en configurations à deux, trois et quatre pôles.

données techniques

Catégorie d'utilisation DC-PV1/DC-PV2

Série

Nombre de chaînes

Numéro d'article

Configuration des contacts

500V

600V

700V

800V

900V

1000V

1200V

1500V

32

32

32

32

23

16

13

sept

2

1

EKD6-PM32R-2

ekd6 pm32r boîtier isolateur cc 2

58

58

58

45

23

16

13

sept

4

1

EKD6-PM32R-2H

ekd6 pm32r boîtier isolateur cc 3

32

32

32

32

23

16

113

sept

2

2

EKD6-PM32R-4

ekd6 pm32r boîtier isolateur cc 4

32

32

32

32

32

32

32

23

4

1

EKD6-PM32R-4S

ekd6 pm32r boîtier isolateur cc 5

32

32

32

32

32

32

32

23

4

1

EKD6-PM32R-4B

ekd6 pm32r boîtier isolateur cc 6

32

32

32

32

32

32

32

23

4

1

EKD6-PM32R-4T

ekd6 pm32r boîtier isolateur cc 7

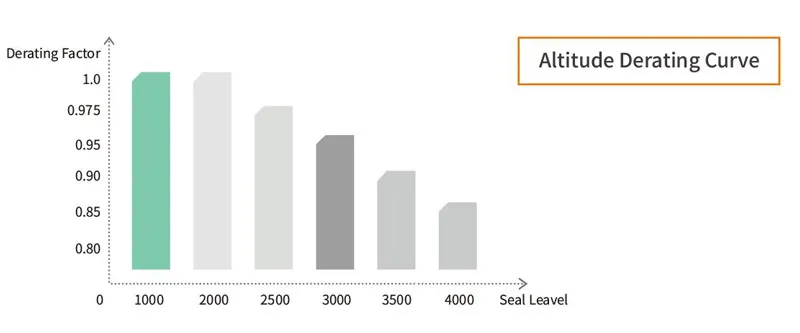

ekd6 el32 renclosure dc isolateur 8



Paramètres principaux

PM32R

Tension d'isolation nominale Ui

1500V

Courant thermique nominal Ithe

32A

Tension assignée de tenue aux chocs Uimp

8000V

Pouvoir assigné de fermeture en court-circuit Icm

2H

1700A

2,4

1000A

2H

1700A

Courant de court-circuit conditionnel nominal Icc

5000A

Max. calibre de fusible gL (gG)

80A

Sections de câble maximales (y compris le cavalier)
Solide ou standard mm2 4-16
Flexible 4-10
Flexible (+ extrémité de câble multiconducteur) 4-10
Couple
Couple de serrage des vis des bornes M4. Nm 1.2-1.8
Couple de serrage des vis de montage du panneau ST4.2 (acier inoxydable 304) 0,8-0,9
Couple de serrage des vis du bouton M3 0,5-0,7
Activer ou désactiver le couple 0,9-1,3
Paramètres généraux
Méthode de montage Montage à un seul trou
Type de bouton C
ekd6 pm32r boîtier isolateur cc 9
Positions des boutons ARRÊT à 12 h, MARCHE à 3 h
Durée de vie mécanique 10000
Nombre de pôles CC 2 ou 4
Température de fonctionnement -40℃ à +70℃
Température de stockage -40℃ à +85℃
Degré de pollution 2
Catégorie de surtension III
Indice de protection IP de l'arbre et de l'écrou de montage IP66

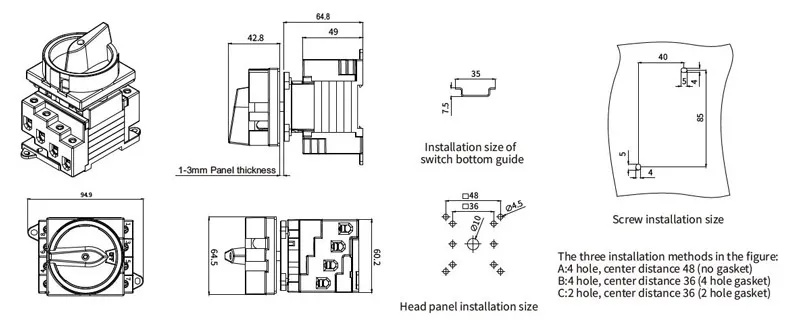

Dimensions

ekd6 pm32r boîtier isolateur cc 10

Formulaire de sélection de produits

Numéro de référence. spécification
EKD6-PM32R-2 DC Isolateur 2P 32A 2series
/1strings Connexion de haut en bas Couleur rouge/jaune PL64
EKD6-PM32R-2H DC Isolateur 4P 32A 4series
/1strings Connexion de haut en bas Couleur rouge/jaune PL64
EKD6-PM32R-4 DC Isolateur 4P 32A 4series
/2cordes Rouge/Jaune Couleur PL64
EKD6-PM32R-4S DC Isolateur 4P 32A 4series
/1(3+1) chaîne de haut en bas connexion rouge/jaune couleur PL64
EKD6-PM32R-4B DC Isolateur 4P 32A 4series
/1(2+2) chaîne connexion inférieure couleur rouge/jaune PL64
EKD6-PM32R-4T DC Isolateur 4P 32A 4series
/1(2+2) cordes Top Connection Rouge/Jaune Couleur PL64

Profil du produit

Un sectionneur DC est un dispositif de sécurité électrique qui se déconnecte manuellement des modules d'un système solaire photovoltaïque. Dans les applications photovoltaïques, les sectionneurs DC sont utilisés pour déconnecter manuellement les panneaux solaires à des fins de maintenance, d'installation ou de réparation.

Dans la plupart des installations solaires photovoltaïques, deux interrupteurs-sectionneurs CC sont connectés à une seule chaîne. Normalement, un interrupteur est placé près du générateur photovoltaïque et l'autre près de l'extrémité CC de l'onduleur. Cela permet de s'assurer que la déconnexion peut être réalisée au niveau du sol et du toit. Les isolateurs CC peuvent être fournis dans des configurations polarisées ou non polarisées. Pour les interrupteurs-sectionneurs CC qui sont polarisés, ils sont disponibles en configurations à deux, trois et quatre pôles.

données techniques

Dimensions

Formulaire de sélection de produits
