EKR8-8 Current Monitoring Relay
EKR8-8 Current Monitoring Relay
EKR8-8 Current Monitoring Relay

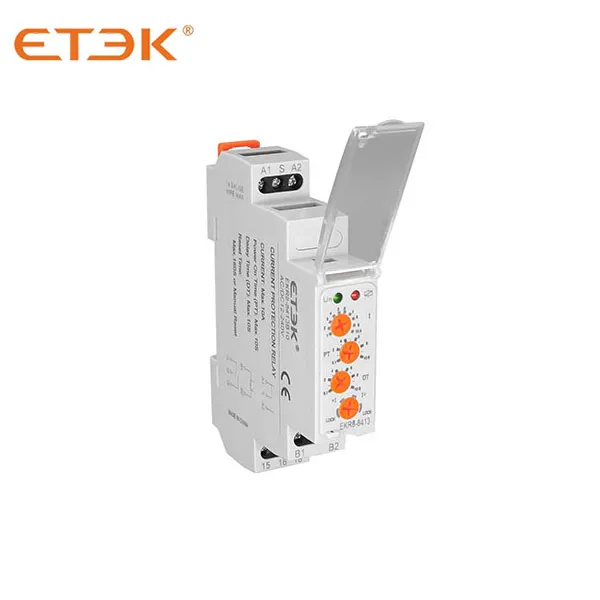

Relais de surveillance EKR8-8 pour la surveillance de la protection de courant monophasée

Lorsque le courant de travail augmente ou diminue soudainement en raison de divers défauts de charge, des mesures de protection doivent être prises, sinon de graves accidents de sécurité risquent de se produire.

Renseignez-vous maintenant PDF

Relais de surveillance EKR8-8 pour la surveillance de la protection de courant monophasée

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

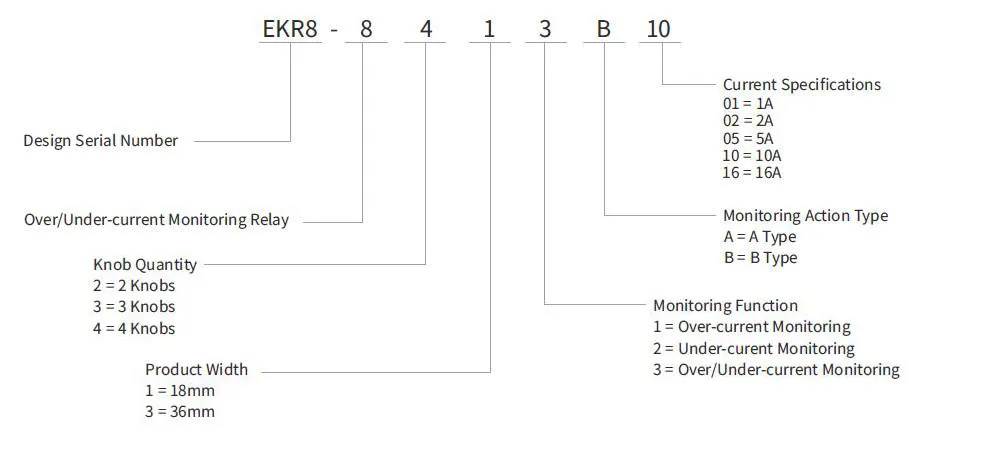

Règles de dénomination des modèles

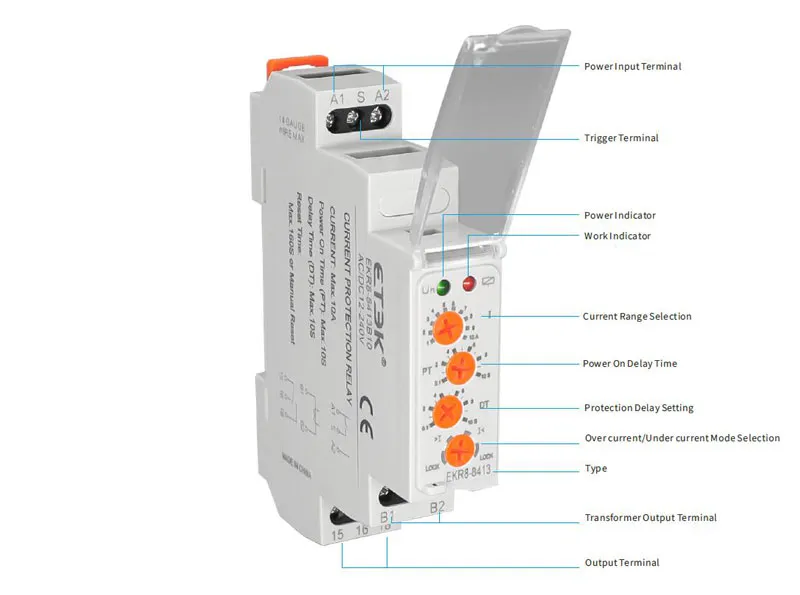

Vue de face :





Quel est le relais actuel ?

Un relais de courant est un type d'interrupteur électromagnétique utilisé dans le cadre des systèmes de contrôle des équipements électriques. Ces relais sont couramment utilisés comme capteurs (capteurs de courant/relais de surveillance) pour surveiller le flux de courant dans les équipements industriels et autres équipements sensibles à la sécurité. Ces équipements utilisent des relais de courant pour éviter les dysfonctionnements dus à des quantités excessives ou insuffisantes de courant électrique (« surintensité » et « sous-intensité », respectivement).

Si un courant trop important traverse une machine équipée d'un relais de courant, celui-ci s'active, coupant ou modifiant la quantité d'énergie autorisée à circuler dans le ou les circuits auxquels le relais est connecté. Cela réduit la quantité de courant autorisée à circuler dans le système. La même fonctionnalité peut être fournie aux machines ou autres appareils électriques pour éviter les dommages dus à une sous-intensité.

Les relais de courant peuvent être utilisés pour les configurations CA et CC, et leur capacité à prévenir les pannes d'équipement dues à une surintensité et à une sous-intensité en fait un moyen efficace de contrôle des risques sur les lieux de travail où un dysfonctionnement de l'équipement pourrait entraîner des blessures.

Paramètres techniques

Données techniques

Dimensions

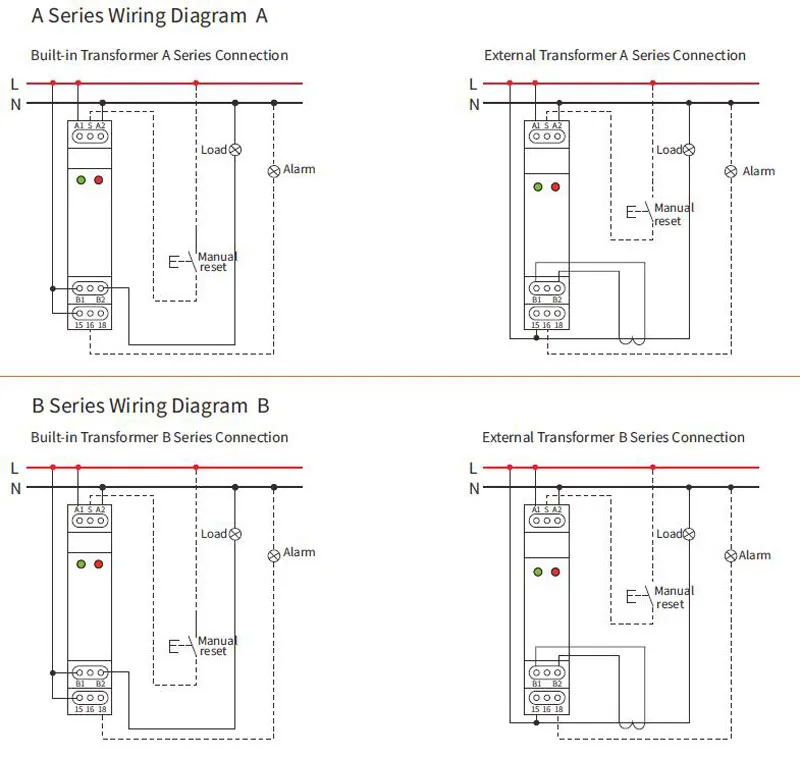

Schéma de câblage

Formulaire de sélection de produits

EKR8-8111A01

Relais de protection de courant 1 bouton W=18 Protection contre les surintensités NO 1A

EKR8-8111A02

Relais de protection de courant 1 bouton W=18 Protection contre les surintensités NO 2A

EKR8-8111A05

Relais de protection de courant 1 bouton W=18 Protection contre les surintensités NO 5A

EKR8-8111A10

Relais de protection de courant 1 bouton W=18 Protection contre les surintensités NO 10A

EKR8-8111A16

Relais de protection de courant 1 bouton W=18 Protection contre les surintensités NO 16A

EKR8-8112A01

Relais de protection de courant 1 bouton W=18 Protection contre les sous-intensités NO 1A

EKR8-8112A02

Relais de protection de courant 1 bouton W=18 Protection contre les sous-intensités NO 2A

EKR8-8112A05

Relais de protection de courant 1 bouton W=18 Protection contre les sous-intensités NO 5A

EKR8-8112A10

Relais de protection de courant 1 bouton W=18 Protection contre les sous-intensités NO 10A

EKR8-8112A16

Relais de protection de courant 1 bouton W=18 Protection contre les sous-intensités NO 16A

EKR8-8211A01

Relais de protection de courant 2 bouton W=18 Protection contre les surintensités NO 1A

EKR8-8211A02

Relais de protection de courant 2 bouton W=18 Protection contre les surintensités NO 2A

EKR8-8211A05

Relais de protection de courant 2 boutons W=18 Protection contre les surintensités NO 5A

EKR8-8211A10

Relais de protection de courant 2 boutons W=18 Protection contre les surintensités NO 10A

EKR8-8211A16

Relais de protection de courant 2 boutons W=18 Protection contre les surintensités NO 16A

EKR8-8212A01

Relais de protection de courant 2 boutons W=18 Protection contre les sous-intensités NO 1A

EKR8-8212A02

Relais de protection de courant 2 boutons W=18 Protection contre les sous-intensités NO 2A

EKR8-8212A05

Relais de protection de courant 2 boutons W=18 Protection contre les sous-intensités NO 5A

EKR8-8212A10

Relais de protection de courant 2 boutons W = 18 Protection contre les sous-intensités NO 10A

EKR8-8212A16

Relais de protection de courant 2 boutons W = 18 Protection contre les sous-intensités NO 16A

EKR8-8311A01

Relais de protection de courant 3 boutons W = 18 Protection contre les surintensités NO 1A

EKR8-8311A02

Relais de protection de courant 3 boutons W = 18 Protection contre les surintensités NO 2A

EKR8-8311A05

Relais de protection de courant 3 boutons W = 18 Protection contre les surintensités NO 5A

EKR8-8311A10

Relais de protection de courant 3 boutons W = 18 Protection contre les surintensités NO 10A

EKR8-8311A16

Relais de protection de courant 3 boutons W = 18 Protection contre les surintensités NO 16A

EKR8-8312A01

Relais de protection de courant 3 boutons W = 18 Protection contre les sous-intensités NO 1A

EKR8-8312A02

Relais de protection de courant 3 boutons W = 18 Protection contre les sous-intensités NO 2A

EKR8-8312A05

Relais de protection de courant 3 boutons W = 18 Protection contre les sous-intensités NO 5A

EKR8-8312A10

Relais de protection de courant 3 boutons W = 18 Protection contre les sous-intensités NO 10A

EKR8-8312A16

Relais de protection de courant 3 boutons W = 18 Protection contre les sous-intensités NO 16A

EKR8-8413A01

Relais de protection de courant 4 boutons W=18 Protection contre les surintensités/sous-intensités NO 1A

EKR8-8413A02

Relais de protection de courant 4 boutons W=18 Protection contre les surintensités/sous-intensités NO 2A

EKR8-8413A05

Relais de protection de courant 4 boutons W=18 Protection contre les surintensités/sous-intensités NO 5A

EKR8-8413A10

Relais de protection de courant 4 boutons W=18 Protection contre les surintensités/sous-intensités NO 10A

EKR8-8413A16

Relais de protection de courant 4 boutons W=18 Protection contre les surintensités/sous-intensités NO 16A

EKR8-8111B01

Relais de protection de courant 1 bouton W=18 Protection contre les surintensités NF 1A

EKR8-8111B02

Relais de protection de courant 1 bouton W=18 Protection contre les surintensités NF 2A

EKR8-8111B05

Relais de protection de courant 1 bouton W=18 Protection contre les surintensités NF 5A

EKR8-8111B10

Relais de protection de courant 1 bouton W=18 Protection contre les surintensités NF 10A

EKR8-8111B16

Relais de protection de courant 1 bouton W=18 Protection contre les surintensités NC 16A

EKR8-8112B01

Relais de protection de courant 1 bouton W=18 Protection contre les sous-intensités NC 1A

EKR8-8112B02

Relais de protection de courant 1 bouton W=18 Protection contre les sous-intensités NC 2A

EKR8-8112B05

Relais de protection de courant 1 bouton W=18 Protection contre les sous-intensités NC 5A

EKR8-8112B10

Relais de protection de courant 1 bouton W=18 Protection contre les sous-intensités NC 10A

EKR8-8112B16

Relais de protection de courant 1 bouton W=18 Protection contre les sous-intensités NC 16A

EKR8-8211B01

Relais de protection de courant 2 bouton W=18 Protection contre les surintensités NC 1A

EKR8-8211B02

Relais de protection de courant 2 bouton W=18 Protection contre les surintensités NC 2A

EKR8-8211B05

Relais de protection de courant 2 bouton W=18 Protection contre les surintensités NC 5A

EKR8-8211B10

Relais de protection de courant 2 bouton W=18 Protection contre les surintensités NC 10A

EKR8-8211B16

Relais de protection de courant 2 bouton W=18 Protection contre les surintensités NC 16A

EKR8-8212B01

Relais de protection de courant 2 bouton W=18 Protection contre les sous-intensités NC 1A

EKR8-8212B02

Relais de protection de courant 2 boutons W=18 Protection contre les sous-intensités NC 2A

EKR8-8212B05

Relais de protection de courant 2 boutons W=18 Protection contre les sous-intensités NC 5A

EKR8-8212B10

Relais de protection de courant 2 boutons W=18 Protection contre les sous-intensités NC 10A

EKR8-8212B16

Relais de protection de courant 2 boutons W=18 Protection contre les sous-intensités NC 16A

EKR8-8311B01

Relais de protection de courant 3 boutons W=18 Protection contre les surintensités NC 1A

EKR8-8311B02

Relais de protection de courant 3 boutons W=18 Protection contre les surintensités NC 2A

EKR8-8311B05

Relais de protection de courant 3 boutons W=18 Protection contre les surintensités NC 5A

EKR8-8311B10

Relais de protection de courant 3 boutons W=18 Protection contre les surintensités NC 10A

EKR8-8311B16

Relais de protection de courant 3 boutons W=18 Protection contre les surintensités NC 16A

EKR8-8312B01

Relais de protection de courant 3 boutons W=18 Protection contre les sous-intensités NC 1A

EKR8-8312B02

Relais de protection de courant 3 boutons W=18 Protection contre les sous-intensités NC 2A

EKR8-8312B05

Relais de protection de courant 3 boutons W=18 Protection contre les sous-intensités NC 5A

EKR8-8312B10

Relais de protection de courant 3 boutons W=18 Protection contre les sous-intensités NC 10A

EKR8-8312B16

Relais de protection de courant 3 boutons W=18 Protection contre les sous-intensités NC 16A

EKR8-8413B01

Relais de protection de courant 4 boutons W=18 Protection contre les surintensités/sous-intensités NC 1A

EKR8-8413B02

Relais de protection de courant 4 boutons W=18 Protection contre les surintensités/sous-intensités NC 2A

EKR8-8413B05

Relais de protection de courant 4 boutons W=18 Protection contre les surintensités/sous-intensités NC 5A

EKR8-8413B10

Relais de protection de courant 4 boutons W=18 Protection contre les surintensités/sous-intensités NC 10A

EKR8-8413B16

Relais de protection de courant 4 boutons W=18 Protection contre les surintensités/sous-intensités NC 16A

Télécharger les fichiers

Présentation du produit

Règles de dénomination des modèles



Vue de face :





Quel est le relais actuel ?

Un relais de courant est un type d'interrupteur électromagnétique utilisé dans le cadre des systèmes de contrôle des équipements électriques. Ces relais sont couramment utilisés comme capteurs (capteurs de courant/relais de surveillance) pour surveiller le flux de courant dans les équipements industriels et autres équipements sensibles à la sécurité. Ces équipements utilisent des relais de courant pour éviter les dysfonctionnements dus à des quantités excessives ou insuffisantes de courant électrique (« surintensité » et « sous-intensité », respectivement).

Si un courant trop important traverse une machine équipée d'un relais de courant, celui-ci s'active, coupant ou modifiant la quantité d'énergie autorisée à circuler dans le ou les circuits auxquels le relais est connecté. Cela réduit la quantité de courant autorisée à circuler dans le système. La même fonctionnalité peut être fournie aux machines ou autres appareils électriques pour éviter les dommages dus à une sous-intensité.

Les relais de courant peuvent être utilisés pour les configurations CA et CC, et leur capacité à prévenir les pannes d'équipement dues à une surintensité et à une sous-intensité en fait un moyen efficace de contrôle des risques sur les lieux de travail où un dysfonctionnement de l'équipement pourrait entraîner des blessures.

Paramètres techniques

Télécharger les fichiers

Produits recommandés

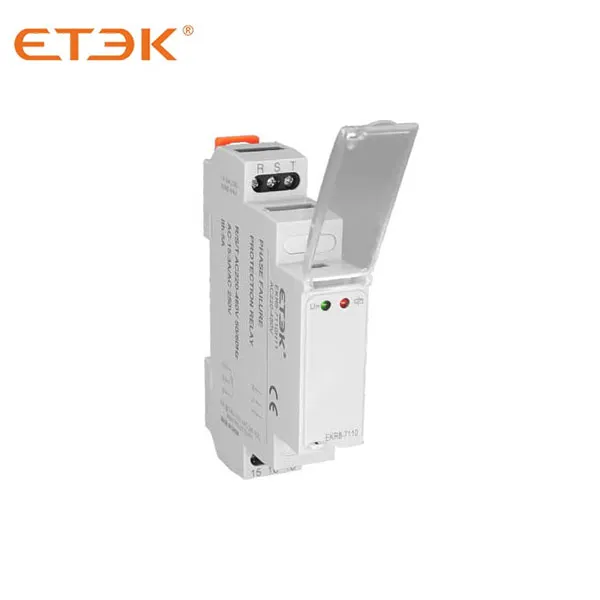

EKR8-7 Phase Failure Protection Relay
