Le commutateur de transfert est conçu pour transférer l'électricité d'une maison ou d'une entreprise du réseau électrique commercial vers un générateur local en cas de panne, également appelé commutateurs de transfert, ils se connectent directement à l'alimentation électrique commerciale du générateur ou à la ligne et à la maison.

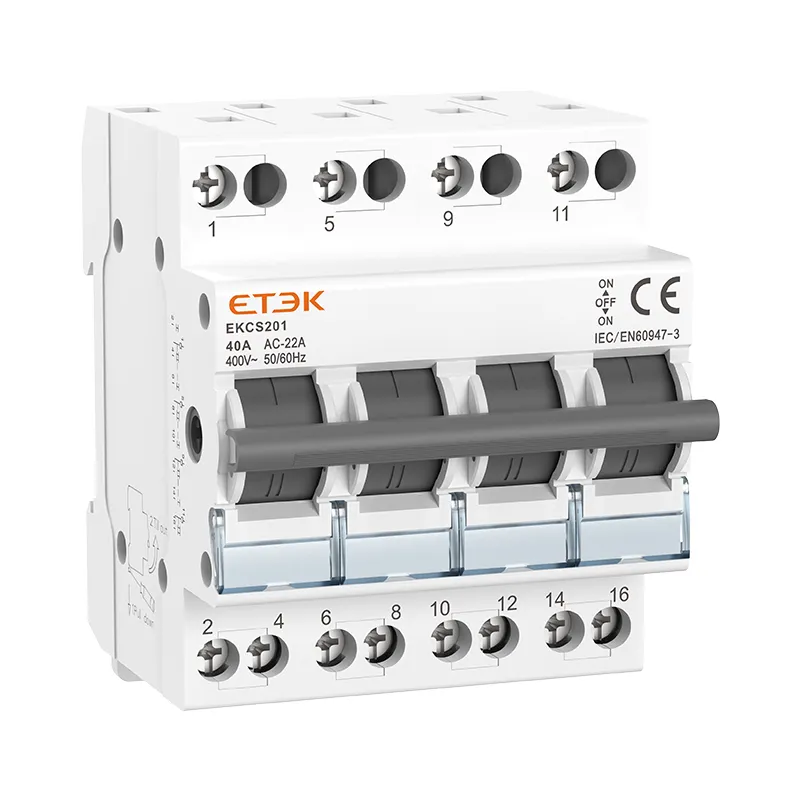

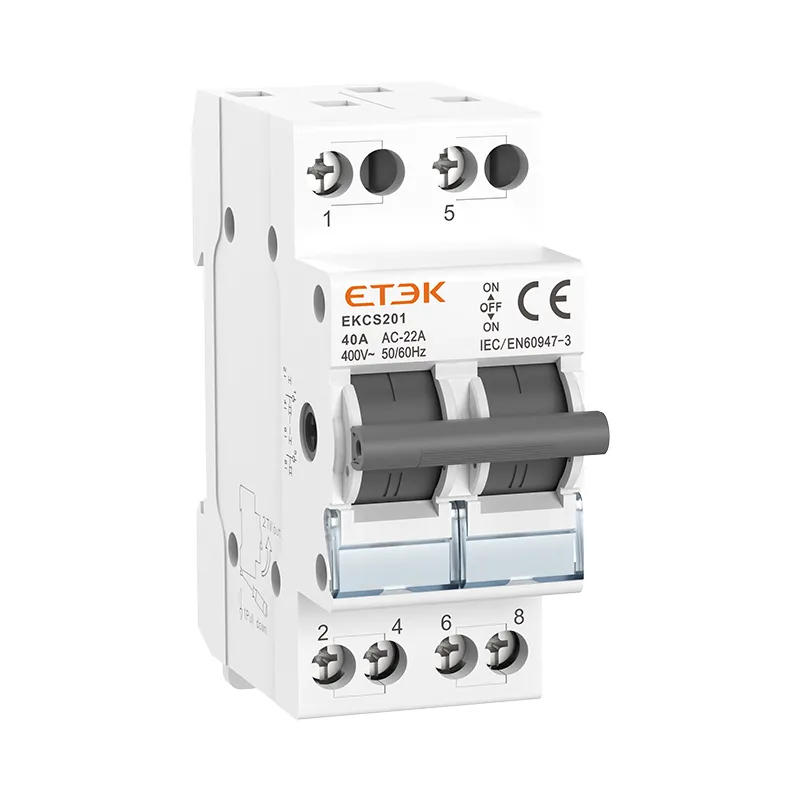

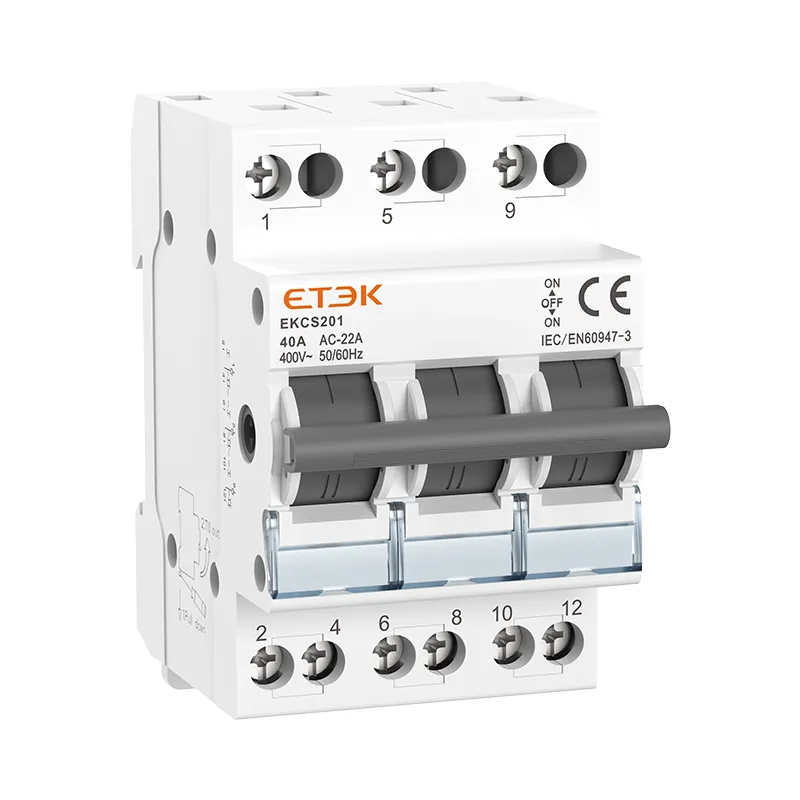

L'interrupteur d'isolement à conversion de puissance double monté sur rail EKCS201 a quatre fonctions de marche, d'arrêt, de conversion et d'isolement. Il peut être librement activé et désactivé entre deux charges transportées par un groupe de lignes ou sur deux sources d'alimentation. Il est utilisé pour la marche/arrêt et la commutation entre, en utilisant une installation sur rail standard DIN (35 × 7,5), la coque est fabriquée en moulage par injection PA66, avec des performances ignifuges élevées, c'est un produit idéal qui doit être utilisé pour la commutation et l'ouverture et la fermeture dans les équipements et circuits industriels. Le courant maximum peut atteindre 40 A, et il est pratique et sûr à installer et à câbler sur le rail de guidage.

1. Lorsque la poignée atteint la position I : 1,5 et 2,6 sont connectés.
2. Lorsque la poignée atteint la position II : 1,5 et 4,8 sont connectés.
3. Lorsque la poignée est en position médiane : les deux groupes sont déconnectés.

Données techniques

Dimensions

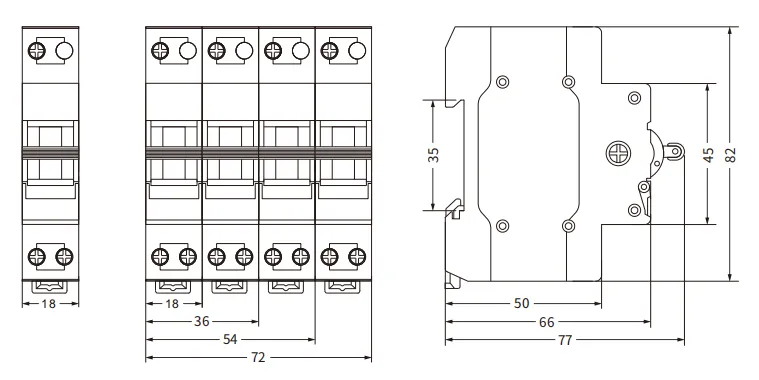

Dimensions hors tout
