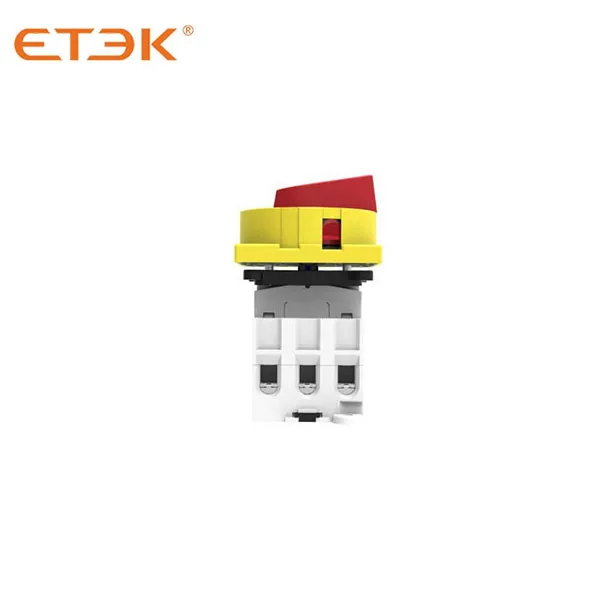

Le commutateur isolé EKD6 est largement utilisé dans les machines de contrôle industriel et divers appareils électriques, et peut résoudre efficacement les problèmes de déconnexion d'urgence, de déconnexion de sécurité, de contrôle de machine, de contrôle de moteur, etc.
• Avec contacts en alliage, argent spécial électrique longue durée et haute fiabilité.
• Installation de petite taille et peu encombrante.
• Construire un doigt de protection pour sécuriser l'opération.
• Avec une variété d'installations, facilité d'application à diverses fins (montage sur panneau, montage sur rail, type de boîtier de commutation scellé).
• Degré de protection IP66
|
Courant |
20A |
32A |
40A |
63A |
80A |
|
|
Taper |

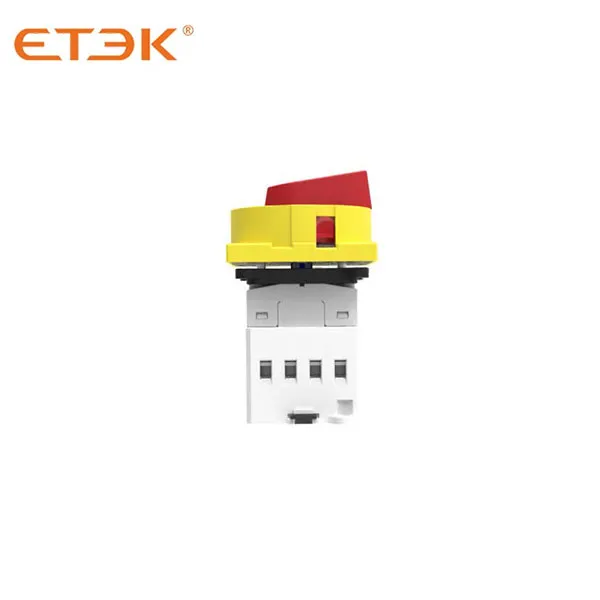

EKD6-PM20R-4RY64 |
EKD6-PM32R-4RY64 |
EKD6-PM40R-4RY64 |
EKD6-PM63R-3RY64 |
EKD6-PM80R-3RY64 |
|
|
Courant nominal |
20A |
32A |
40A |
63A |
80A |
|
|
Courant de fonctionnement nominal AC-23A |
16A |
25A |
32A |
45A |
45A |
|
|
Courant de fonctionnement nominal AC-3 |
12A |
23A |
30A |
37A |
37A |
|
|
Contrôle de puissance nominale AC-23A |
240V |
4KW |
7.5KW |
9KW |
15KW |
15KW |
|
440V |
7.5KW |
12.5KW |
16KW |
22KW |
22KW |
|
|
Contrôle de la puissance nominale AC-3 |
240V |
3KW |
5.5KW |
7.5KW |
11KW |
11KW |
|
440V |
5.5KW |
11KW |
15KW |
18.5KW |
18.5KW |
|
|
Charge moteur UL-CSA |
240V |
3KW |
5KW |
5KW |
10KW |
10KW |
|
440V |
7.5KW |
10KW |
10KW |
20KW |
20KW |
|
|
Courant assigné de courte durée admissible |
250A |
400A |
500A |
600A |
850A |
|
|
Connecter les fils |
0.5-10MM2 |
1-16MM2 |
||||
|
Couple de vissage |
0.8-1.7N·m |
1,5-2N·m |
||||
|
Tension d'isolation nominale |
690V |
|||||
|
Courant |
20A |
32A |
40A |
63A |
80A |
|
|
Taper |

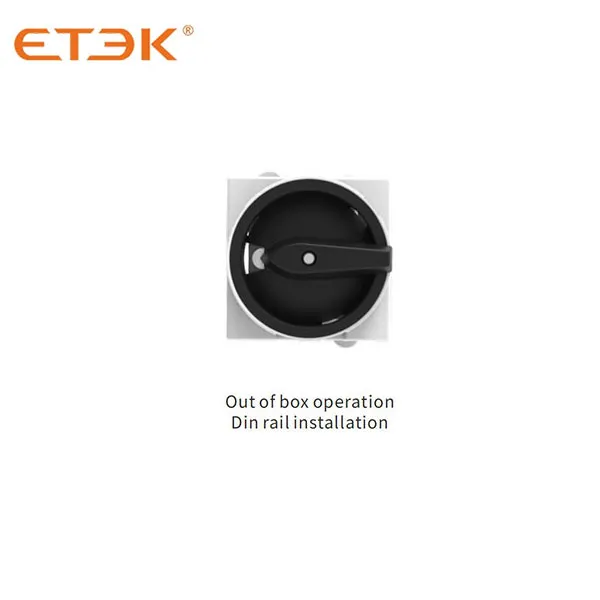

EKD6-PM20R-4B64 |
EKD6-PM32R-4B64 |
EKD6-PM40R-4B64 |
EKD6-PM63R-3B64 |
EKD6-PM80R-3B64 |
|
|
Courant nominal |
20A |
32A |
40A |
63A |
80A |
|
|
Courant de fonctionnement nominal AC-23A |
16A |
25A |
32A |
45A |
45A |
|
|
Courant de fonctionnement nominal AC-3 |
12A |
23A |
30A |
37A |
37A |
|
|
Contrôle de puissance nominale AC-23A |
240V |
4KW |
7.5KW |
9KW |
15KW |
15KW |
|
440V |
7.5KW |
12.5KW |
16KW |
22KW |
22KW |
|
|
Contrôle de la puissance nominale AC-3 |
240V |
3KW |
5.5KW |
7.5KW |
11KW |
11KW |
|
440V |
5.5KW |
11KW |
15KW |
18.5KW |
18.5KW |
|
|
Charge moteur UL-CSA |
240V |
3KW |
5KW |
5KW |
10KW |
10KW |
|
440V |
7.5KW |
10KW |
10KW |
20KW |
20KW |
|
|
Courant assigné de courte durée admissible |
250A |
400A |
500A |
600A |
850A |
|
|
Connecter les fils |
0.5-10MM 2 |
1-16MM 2 |
||||
|
Couple de vissage |
0.8-1.7N·m |
1,5-2N·m |
||||
|
Tension d'isolation nominale |
690V |
|||||

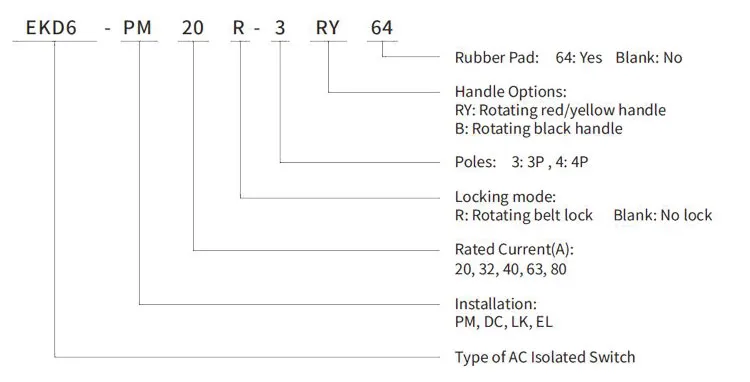

| Numéro de référence. | spécification |

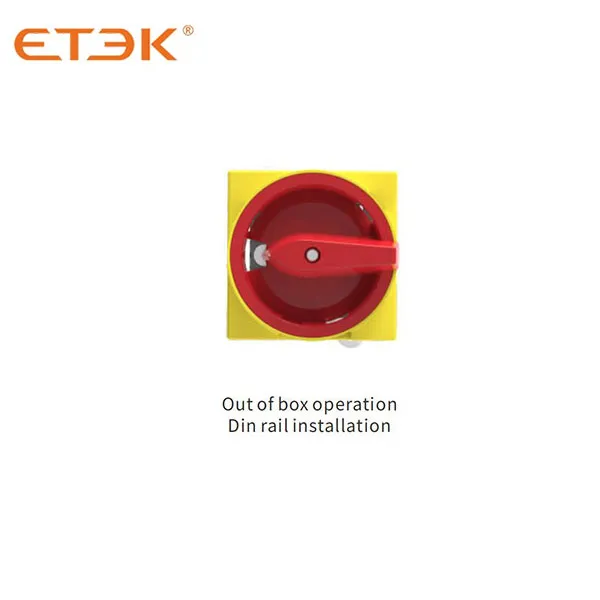

| EKD6-PM20R-2RY64 | Commutateur isolé AC 2P In: 20A poignée rouge/jaune |
| EKD6-PM32R-2RY64 | Commutateur isolé AC 2P In: 32A poignée rouge/jaune |
| EKD6-PM40R-2RY64 | Commutateur isolé AC 2P In: 40A poignée rouge/jaune |
| EKD6-PM63R-2RY64 | Commutateur isolé AC 2P In: 63A poignée rouge/jaune |
| EKD6-PM80R-2RY64 | Commutateur isolé AC 2P In: 80A poignée rouge/jaune |
| EKD6-PM20R-3RY64 | Commutateur isolé AC 3P In: 20A poignée rouge/jaune |
| EKD6-PM32R-3RY64 | Commutateur isolé AC 3P In: 32A poignée rouge/jaune |
| EKD6-PM40R-3RY64 | Commutateur isolé AC 3P In: 40A poignée rouge/jaune |
| EKD6-PM63R-3RY64 | Commutateur isolé AC 3P In: 63A poignée rouge/jaune |
| EKD6-PM80R-3RY64 | Commutateur isolé AC 3P In: 80A poignée rouge/jaune |
| EKD6-PM20R-4RY64 | Commutateur isolé AC 4P In: 20A poignée rouge/jaune |
| EKD6-PM32R-4RY64 | Commutateur isolé AC 4P In: 32A poignée rouge/jaune |
| EKD6-PM40R-4RY64 | Commutateur isolé AC 4P In: 40A poignée rouge/jaune |
| EKD6-PM63R-4RY64 | Commutateur isolé AC 4P In: 63A poignée rouge/jaune |
| EKD6-PM80R-4RY64 | Commutateur isolé AC 4P In: 80A poignée rouge/jaune |

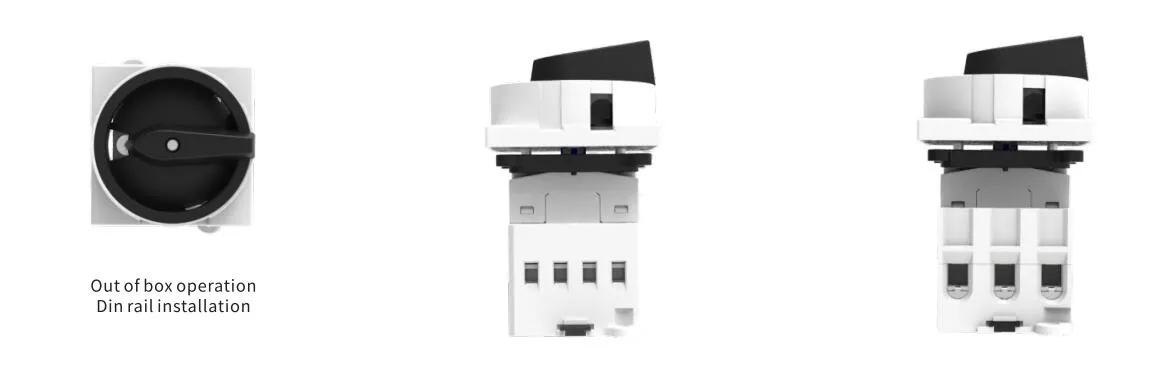

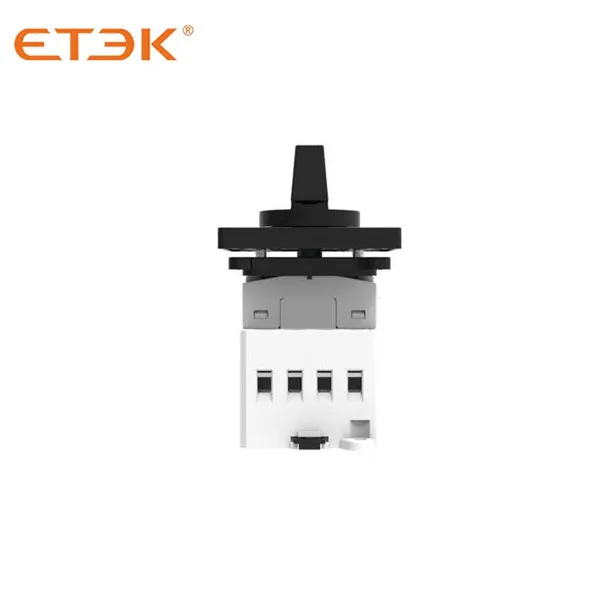

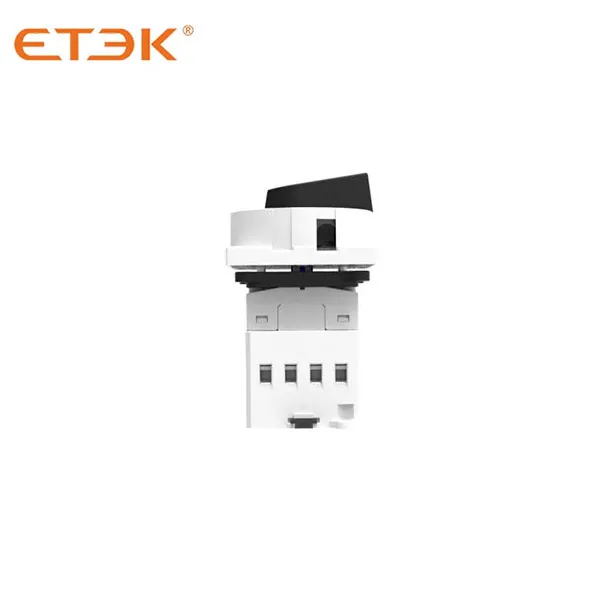

| EKD6-PM20R-2B64 | Interrupteur isolé AC 2P In: 20A poignée noire |
| EKD6-PM32R-2B64 | Interrupteur isolé AC 2P In: 32A poignée noire |
| EKD6-PM40R-2B64 | Interrupteur isolé AC 2P In: 40A poignée noire |
| EKD6-PM63R-2B64 | Interrupteur isolé AC 2P In: 63A poignée noire |
| EKD6-PM80R-2B64 | Interrupteur isolé AC 2P In: 80A poignée noire |
| EKD6-PM20R-3B64 | Interrupteur isolé AC 3P In: 20A poignée noire |
| EKD6-PM32R-3B64 | Interrupteur isolé AC 3P In: 32A poignée noire |
| EKD6-PM40R-3B64 | Interrupteur isolé AC 3P In: 40A poignée noire |
| EKD6-PM63R-3B64 | Interrupteur isolé AC 3P In: 63A poignée noire |
| EKD6-PM80R-3B64 | Interrupteur isolé AC 3P In: 80A poignée noire |
| EKD6-PM20R-4B64 | Interrupteur isolé AC 4P In: 20A poignée noire |
| EKD6-PM32R-4B64 | Interrupteur isolé AC 4P In: 32A poignée noire |
| EKD6-PM40R-4B64 | Interrupteur isolé AC 4P In: poignée noire 40A |
| EKD6-PM63R-4B64 | Interrupteur isolé AC 4P In: 63A poignée noire |
| EKD6-PM80R-4B64 | Interrupteur isolé AC 4P In: 80A poignée noire |
